Пакет симуляционного инжиниринга SIMIT поддерживает все стадии разработки проекта с использованием SIMATIC PCS 7 начиная со стадии планирования и до выпуска продукции.
Модульная конструкция симуляционной платформы SIMIT и интеграция в мир SIMATIC PCS 7 позволяет проводить тестирование программного обеспечения в широких пределах. SIMIT обеспечивает необходимые средства симуляции от простого сигнального теста при нажати на кнопку или промышленного теста оборудования (полевые устройства, датчики) до уровня обучения/тренинга операторов или динамической симуляции технологических процессов всего завода. .
Функции
SIMIT Basic это средство для интерактивной и автономной отладки под Windows. Библиотечные компоненты могут быть связаны, параметризированы и активированы стандартными средствами Windows (by dragging and dropping). В то же время SIMIT Basic предоставляет платформу для использования дополнительных модулей, которые конфигурируются согласно их назначению.
Проектирование на PC с SIMIT

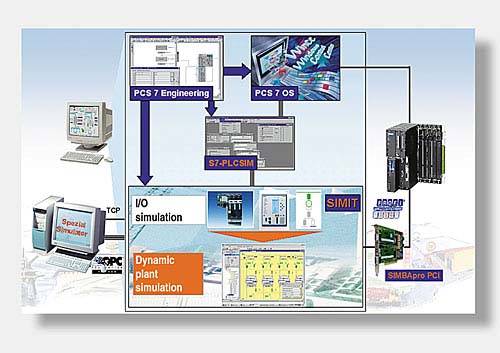

Программы, сгенерированные в SIMATIC PCS 7, загружаются в симулятор S7-PLCSIM PLC и обрабатывают симулируемые дискретные и аналоговые сигналы ввода/выода от SIMIT через интерфейс PROSIM. Интерфейс конфигурируется автоматически посредством импорта таблицы символов из SIMATIC PCS 7. Библиотека Siemens шинных модулей PROFIBUS предоставляет необходимые средства для их симуляции.
Операторская станция SIMATIC PCS 7 может подключаться либо непосредственно к S7-PLCSIM, либо через стандартный OPC клиент/серверный интерфейс SIMIT.
Отдельные решения могут быть импортированы в SIMIT с использованием помощников импорта/экспорта SIMATIC PCS 7. Таким образом обеспечивается базис для почти автоматического создания тестового окружения на персональном компьютере.
Промышленные испытания (FAT) всего завода с SIMIT
При проведении комплексного теста SIMATIC PCS 7 программа работает на реальном оборудовании (SIMATIC S7 контроллер). Динамическая модель процессов соединяется с контроллером с помощью SIMBApro PCI симуляционным модулем. Это позволяет протестировать в режиме симуляции большое количество шинных модулей PROFIBUS для каждого мастера PROFIBUS. Интерфейс конфигурируется автоматически с помощю импорта готового проета конфигурации технических средств из SIMATIC PCS 7. Операторская станция также может подключаться к SIMATIC контроллеру, и таким образом, вся система автоматизации, включая временные задержки, может быть протестирована.
Тренажерные симуляторы(например, для операторов) с SIMIT
В комплексе с SIMATIC PCS 7 с S7-PLCSIM, SIMIT формирует симуляционную платформу для тренажерных систем.
Используя праобраз реального завода, можно организовать специальный тренинг для заводского персонала и отработать правильную реакцию на стандартные и непредвиденные ошибки и на случаи критических состояний процессов. Кроме того, симуляторы специального назначения могут подсоединяться через стандартный OPC клиент/серверный интерфейс.
Дополнительные возможности
В дополнение к IEC1131 стандартной библиотеке, SIMIT предлагает расширенные модули для непрерывных процессов. Специальные компоненты могут быть созданы посредством редакторов. Animated, free graphics as well as a signaling system and graph windows for visualization and documentation of the simulation results complete the range of features.
Для небольших приложений существует возможность подключения SIMIT к SIMATIC S7 контроллеру посредством MPI интерфейса. Таким способом образ отображения процесса (байтовые адреса 0 - 511) SIMATIC становится доступным для симуляции.
Наши специалисты с удовольствием дадут Вам советы по разработке индивидуальных тестов и использовании симуляционных средств.
Дальнейшая информация
Siemens AG I&S IT PS 91050 Erlangen, Germany
Tel.: +49 9131 7 42281 Fax: +49 9131 7 43247
E-mail: SIMIT@erl9.siemens.de
Дополнительную информацию Вы можете получить в Интернете по адресу.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 9AP1413-2AA40 | SIMIT BASIC SIMIT BASIC SYSTEM INCL. OPEN SOURCE C-COMPILER GERMAN/ENGLISH FOR MS WINDOWS 2000 / XP | 1 | по запросу (D) | 1 |
| 9AP1414-2AA30 | SIMIT ATS PACKAGE FOR AUTOMATION TEST GERMAN/ENGLISH FOR MS WINDOWS 2000 / XP | 1.2 | 6 - 8 недель (C) | 1 |
| 9AP1430-2AA10 | MPI INTERFACE SOFTWARE INTERFACE FOR CONNECTING SIMIT TO SIMATIC S7 VIA MPI REQUIRES SIMIT BASIC AND MPI INTERFACE DEVICE | 0.5 | по запросу (D) | 1 |
| 9AP1431-2AA10 | OPC SERVER INTERFACE SOFTWARE INTERFACE FOR CONNECTING SIMIT TO OPC CLIENTS REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1432-2AA10 | OPC CLIENT NTERFACE SOFTWARE INTERFACE FOR CONNECTING SIMIT TO OPC SERVER REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1433-2AA10 | PLCSIM INTERFACE SOFTWARE INTERFACE FOR CONNECTING SIMIT TO S7 PLCSIM VERSION 5.2 REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1434-2AA10 | PROFIBUS DP INTERFACE SOFTWARE INTERFACE FOR CONNECTING SIMIT TO PROFIBUS DP REQUIRES SIMIT BASIC AND SIMIT INTERFACE DEVICES | 0.5 | по запросу (D) | 1 |
| 9AP1436-2AA10 | ACI AUTO CONTROL INTERFACE ADD-ON MODULE THAT PROVIDES CAPS FOR AUTOMATING SIMULATION SESSIONS REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1440-2AA10 | MCE MACRO COMPONENT EDITOR ADD-ON MODULE FOR CREATING MACRO COMPONENTS FROM STANDARD LIBRARY ELEMENTS REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1441-2AA10 | CTE COMPONENT TYPE EDITOR ADD-ON MODULE THAT PROVIDES EDITING CAPS FOR LIBRARIES AND LIBRARY ELEMENTS REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1442-2AA10 | DGE DYNAMIC GRAPHICS EDITOR ADD-ON MODULE THAT PROVIDES EDITING CAPS FOR GRAPHIC DIAGRAMS AND ANIMATED GRAPHICS REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1443-2AA10 | TME TREND & MESSAGE EDITOR ADD-ON MODULE THAT PROVIDES SIGNAL CHARTS AND MESSAGES TO THE GRAPHICAL USER INTERFACE REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1444-2AA10 | SMD STRUCTURED MODEL DIAGRAMS ADD-ON MODULE FOR MODELLING USING TEMPLATES AND TABLES REQUIRES SIMIT BASIC | 0.5 | 6 - 8 недель (C) | 1 |
| 9AP1450-2AA10 | FLOWNET SIMIT LIBRARY FOR CREATING SINGLE PHASE FLOW MODELS REQUIRES SIMIT BASIC | 0.5 | по запросу (D) | 1 |
| 9AP1470-2AD00 | SOFTWARE MAINTENANCE SERVICE INCLUDING HOTLINE FOR SIMIT | 0.1 | по запросу (D) | 1 |
| 9AP1471-2AD00 | SIMIT CONSULTING PRICE PER DAY PLUS TRAVEL EXPENCES | 0.1 | по запросу (D) | 1 |
| 9AP2423-2AA10 | IM-1 INTERFACE DEVICE FOR SIMULATING PROFIBUS DP NORM AND S7 SLAVES; PCI CARD FOR 1*125 DP NORM / S7 SLAVES ONLY USABLE WITH SIMIT BASIC AND PROFIBUS DP INTERFACE | 0.2 | по запросу (D) | 1 |
| 9AP2424-2AA10 | IM-2 INTERFACE DEVICE FOR SIMULATING PROFIBUS DP NORM AND S7 SLAVES; PCI CARD FOR 2*125 DP NORM / S7 SLAVES ONLY USABLE WITH SIMIT BASIC AND PROFIBUS DP INTERFACE | 0.2 | по запросу (D) | 1 |
