MATLAB/SIMULINK - универсальное математическое программное обеспечение с функциями инжиниринга, информативными функциями, создание моделей, оптимизация и анализ данных. Данный пакет наиболее широко используется для создания высококачественных управляющих алгоритмов (APC).
MATLAB/SIMULINK-DDE client может использоваться для реализации APC алгоритмов в реальном времени. Клиент обеспечивает в реальном времени соединение MATLAB/SIMULINK с любым DDE сервером и таким образом, обеспечивается быстрое выполнение автоматических функций с полной поддержкой всех библиотек MATLAB. Разработка алгоритмов с использованием MATLAB позволяет исключить возможные ошибки и таким образом, сократить затраты и время на создание и отладку сложных управляющих процессов.
##### Область применения
Через DDE канал, MATLAB/SIMULINK может получить доступ для чтения и записи ко всем переменным операторской станции SIMATIC PCS 7 (DDE server). MATLAB/SIMULINK и MATLAB/SIMULINK-DDE клиент могут быть инсталлированы также на операторской станции или дополнительном ПК. Инициализация коммуникации и управление происходит через DDE клиент.
Основная процедура разработки для АРС модели:
- Анализ решаемой задачи, включая анализ измеренных данных в MATLAB/ SIMULINK
- Синтез возможных решений с MATLAB/SIMULINK
- Симуляция решения с MATLAB/ SIMULINK
- Конфигурация связи в системе управления процессами SIMATIC PCS 7, параметризация DDE сервера
- Конфигурация возможных резервных функций в системе управления процессами
- Соединение MATLAB/SIMULINK с SIMATIC PCS 7
- Тест и оптимизация решения для управляющей модели
- Если требуется, передача оттестированных функций в функциональные блоки, которые могут быть интегрированы в систему управления процессами.
Функции

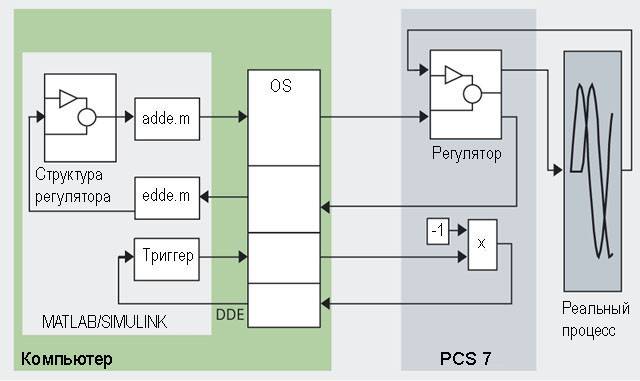

MATLAB/SIMULINK-DDE клиент включает три блока:
- Триггер блок При помощи триггер блока пользователь указывает DDE коммуникационного партнера, формат данных и время выборки. Если произошел сбой или обрыв DDE канала, происходит синхронизация коммуникационной линии и выдача предупреждающих сообщений.
- Блоки ввода и вывода (Edde/Adde) "Adde" блок записывает данные из MATLAB в DDE сервер. Каждый блок может управлять свыше 4 переменными, возможно использование нескольких блоков. "Edde" блок считывает данные из MATLAB и конвертирует их в соответствующий формат . MATLAB/SIMULINK-DDE клиент- Соединение с SIMATIC системой средствами PCS 7 Операторской Сттанци и связь с DDE сервером или напрямую через SIMATIC NET OLE/DDE Manager
- Соединение с SIMATIC PCS 7 посредством @aGlance-Server "@PCS7", TCP/IP и стандартным @aGlance-DDE мостом
- Соединение с управляющими системами, такие как TELEPERM M через WinTM/Server
- Соединение с любым DDE сервером
Дальнейшая информация
Siemens AG I&S IT PS 21
Tel.: +49 91 31 7-461 11 Fax: +49 91 31 7-447 57
E-mail: info@it4industry.de
Дополнительную информацию Вы можете получить в Интернете по адресу.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 2XV9450-1WC12-0LA0 | MATLAB/SIMULINK-DDE-CLIENT OPEN SYSTEM PLATTFORM FOR ADVANCED PROCESS CONTROL MATLAB / SIMULINK DDE CLIENT | 0.2 | 6 - 8 недель (C) | 1 |
