Автоматический дозатор
- Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.
- DN 25 до 100 l/min
- Preferred direction of flow from left to right with vertical mechanism shaft
- With shut-off valve and mechanical quantity preset register.
Область применения
Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.

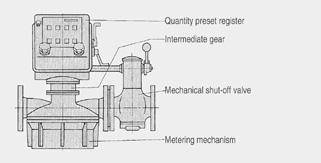

Дизайн
Автоматический дозатор без доп. модулей
Технические данные
| Автоматический дозатор DN 25 | |
|---|---|
| Диаметр | 100 l/min |
| Ном. давление | PN 10 |
| Материалы | |
| - Корпус | CrNiMo сталь или серый чугун |
| - Измер. камера | CrNiMo сталь или серый чугун |
| - Кольцевой счетчик | серый чугун, карбон, Ni-resist, hard rubber, PTFE, PCTFE, или CrNiMo с карбоном или PTFE bearing surface |
| Материалы и макс. доп. температуры измеряемого вещества | |
| Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера | температурный диапазон |
| - Серый чугун, чугун с шаровидным графитом, стальное литье, CrNiMo- сталь | - -30 до +300 °C |
| - Бронза | - -30 до +200 °C |
| - Серый чугун/эмаль, изм.камера из Duroplast | - -20 до +80 °C |
| Границы погрешности | |
| Границы погрешности | между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины |
| Воспроизводимость | в пределах 0.05 % 0.05 % |
| Регулируемость | поступенчатая от 0.01 % 0.01 % |
| Потеря давления | макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар |
| Передача вращения | плавная, через постоянную электромагнитную муфту |
| Позиция установки (ось измерительного мех-ма) | |
| - Кольцевой счетчик для промышленного примения | |
| - кислотостойкий | любая |
| - дозатор | вертикальная |
| - Спецконструкции | |
| - кольцевой счетчик для сжигания топлива | любая |
| - кольцевой счетчик для жидкого газа | ось измерительного механизма вертикально |
| Особые входные и выходные участки | не требуются |
| Подсоединение линии | Фланец с отверстием по DIN 2501, DIN 2547 (только PN 63) DIN 2501, DIN 2547 (только PN 63) |
| Размер фильтра (размер ячеек сита) | 0,8 мм для кольцевых счетчиков |
| Сертификаты и допуски | |
| Подразделение согласно Руководству по приборам давления (DGRL 97/23/EC) | Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP) |
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Технические данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Чертеж
Дозатор DN 25 для PN 10 (MWP 145 psi) с установочным механизмом кол-ва, размеры в мм (дюймах)
| Дозатор DN 25 для PN 10 (MWP 145 psi) с установочным механизмом кол-ва тип 30, без доп. модулей, размеры в мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| c | g | h | hA | h1 | L | m | p | z |
| 90 (3.54) | 155 (6.10) | 140 (5.51) | 48 (1.89) | 440 (17.32) | 210 (8.27) | 241 (9.49) | 345 (13.58) | 54 (2.1) для электрического выключателя |
| Размеры фланцев см. ниже |
| Дозатор DN 25, с доп. модулями, размеры в мм | |||||
|---|---|---|---|---|---|
| Accessory | Тип 21 | Тип 22 | Тип 23 | Тип 24 | Тип 25 |
| quantity preset register | Тип 30 | ||||
| Размер a для дозатора с 1 теплоизоляционной вставкой | |||||
| 599 (23.58) | 522 (20.55) | 681 (26.81) | 522 (20.55) | 681 (26.81) | |
| Размер a для дозатора с 2 теплоизоляционной вставкой | |||||
| 758 (29.84) | - | 840 (33.07) | - | 840 (33.07) |
Чертеж [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MR111.-.D...-.... | ДОЗАТОР DN 25 PN 10 МАТЕРИАЛ КОРПУСА: СЕРЫЙ ЧУГУН МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ | 38 | по запросу (D) | 1 |
| 7MR111.-.E...-.... | ДОЗАТОР DN 25 PN 10 МАТЕРИАЛ КОРПУСА: СЕРЫЙ ЧУГУН МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: СЕРЫЙ ЧУГУН | 38 | по запросу (D) | 1 |
| 7MR111.-.S...-.... | ДОЗАТОР DN 25 PN 10 МАТЕРИАЛ КОРПУСА: CRNIMO СТАЛЬ МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ | 38 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MV3021-1XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 21 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 1.3 | по запросу (D) | 1 |
| 7MV3021-2XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 21 2 ТЕРМОИЗОЛЯЦИОННЫЕ ВСТАВКИ | 2.6 | по запросу (D) | 1 |
| 7MV3022-..... | ACCESSORY FOR BATCHMETER MODEL 22 WITH 1 PULSER | 1.2 | по запросу (D) | 1 |
| 7MV3023-..... | ACCESSORY FOR BATCHMETER MODEL 23 WITH 1 PULSER | 2.6 | по запросу (D) | 1 |
| 7MV3024-0X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 24 С 1 ИСТОЧНИКОМ ИМПУЛЬСОВ | 1.2 | по запросу (D) | 1 |
| 7MV3025-1X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 25 С 1 ИСТОЧНИКОМ ИМПУЛЬСОВ 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 2.5 | по запросу (D) | 1 |
| 7MV3025-2X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 25 С 1 ИСТОЧНИКОМ ИМПУЛЬСОВ 2 ТЕРМОИЗОЛЯЦИОННЫЕ ВСТАВКИ | 3.8 | по запросу (D) | 1 |
| C73000-B5100-C20 | РУКОВОДСТВО, GERMAN FOR AUTOMATIC BATCHMETER | 0.1 | 6 - 8 недель (C) | 1 |
| C73000-B5176-C20 | РУКОВОДСТВО ENGLISH FOR AUTOMATIC BATCHMETER | 0.1 | 6 - 8 недель (C) | 1 |
