MASSFLO MASS MC1 Di 50 до Di 150

MASSFLO MASS MC1 Di 50 до Di 150 - Преобразователи расходаMASS 2100 MC1 DN 50 до DN 150 подходит для точного измерения массового расхода любых жидкостей и газов.

Преобразователь расхода обеспечивает отличные результаты по точности расхода, динамическом диапазоне и точности измерения плотности. Удобная установка с помощью механического и электрического интерфейса Plug & Play гарантирует оптимальную производительность и простое управление.

Преобразователь расхода обеспечивает точное измерение массового расхода, объемного расхода, плотности, температуры и расхода фракций.

Особенности

  • Высокая точность: лучше чем 0.15% от количества массового расхода
  • большой динамический диапазон свыше 500:1, от 65 кг/час до нескольких гр/час.
  • Благодаря точности измерения плотности лучше чем в 0,005 гр/см3 с точностью повторяемости лучше чем в 0,0001 гр/см3 обеспечивается полная функциональность плотномера.
  • Использование самой толстой трубы, из представленных на рынке, гарантирует оптимальный срок службы, коррозиоустойчивость и высокую стойкость к давлению.
  • Малая потеря давления, так как одинаковый внутренний диаметр во всём преобразователе расхода
  • Параллельная конструкция трубы S и оптимально выровненный индуктивный преобразователь расхода увеличивают точность и динамический диапазон.
  • Самодренаж при горизонтальном и вертикальном монтаже
  • Жесткая конструкция корпуса уменьшает воздействия вибраций трубопровода и температурную нагрузку.
  • Наивысшая точность при измерении расхода, плотности и фракционного расхода благодаря 4-проводному измерению температуры Pt1000.
  • SENSORPROM обеспечивает настоящий Plug & Play. Монтаж и ввод в эксплуатацию менее чем за 10 минут
  • Безопасность во взрывоопасных зонах благодаря EEx em [ib] IIC
  • Для оптимальной защиты от коррозии поставляются трубы преобразователя расхода из высококачественной нерж. стали AISI 316L 1.4571 или Hastelloy C 4 2.4610.
  • Калибровочный коэффициент преобразователя расхода действует и для измерений газа.

Область применения

Измерительные устройства массового расхода, работающие по принципу измерения Кориолиса, подходят для измерения дюбых жидкостей и газов. Измерение осуществляется независимо от изменения таких условий и параметров процесса, как температура, плотность, давление, вязкость, проводимость и профиль протока.

Благодаря такому многообразию монтаж расходомера является очень простым. Этот кориолисовый расходомер известен своей высокой точностью в широком динамическом диапазоне, что является решающим аргументом для использования во многих приложениях.

Основными сферами применения кориолисова расходомера являются различные отрасли промышленности, например:
Химическая и фармацевтическая промышленность Моющие средства, основы, фармацевтические продукты, кислоты, щёлочи
Пищевая и пиво-безалкагольная промышленность Молочые продукты, пиво, вино, безадкогольные напитки, сахарометры/ареометры, фруктовые соки и плодоягодные пюре, розлив, дозровка СО2, жидкости CIP
Нефть и газ Измерение газа, управление горелками, контрольные уловители, сжиженный газ, нефтехранилища
Воды и сточные воды Дозировка химикатов для водоподготовки

Благодаря широкому спектру возможностей комбинирования и версий модульной системы имеется идеальное решение для любой задачи измерения.

Дизайн

Преобразователь расхода MC1 состоит из двух параллельных измерительных трубок, которые привариваются двумя концами напрямую на расходный делитель, чтобы исключить прямое соединение с подключениями к процессу и значительно уменьшить воздействие внешних вибраций.

Расходные делители привариваются на жесткий корпус преобразователя расхода, который работает как механический фильтр нижних частот.

Преобразователь расхода поставляется из 2-х материалов - AISI 316L или Hastelloy C4 - а также с различными подключениями к процессу.

Функции

Принцип измерения расхода базируется на законе движения Кориолиса, см. "Системная информация по массовым расходомерам MASSFLO с кориолисовым принципом измерения".

Интеграция

Руководство по монтажу MC1 DN 50 ... DN 150

Монтаж преобразователя расхода

Наилучшей является вертикальная позиция установки с направлением протока снизу вверх (см. рисунок). Преимуществом этого является то, что при скорости расхода ноль содержащиеся в жидкости твердые примести осаждаются вниз, а пузырьки газа из измерительной трубки поднимаются вверх. Кроме этого возможно простое опорожнение измерительной трубы. Это предотвращает отложения.

Вертикальная позиция установки:

Вертикальный монтаж - самодренаж (напрвление протока вверх)

Горизонтальная позиция установки

Горизонтальный монтаж

Горизонтальная позиция установки, самодренаж

Горизонтальная позиция установки, самодренаж, О± 2° ... 4°

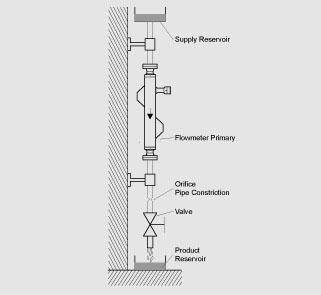

Монтаж в стояк

Показанная на следующем рисунке рекомендуемая позиция монтажа возможна только в том случае, если может быть установлен переходник или диафрагма с меньшим поперечным сечением, чтобы избежать частичного опорожнения преобразователя расхода при измерениях.

Монтаж в стояк

Проблематичные места монтажа

Скопление пузырьков воздуха или газа в измерительной трубе может привести к значительным неточностям. Рисунок ниже показывает примеры проблематичного монтажа. Монтаж в высшей точке системы (рис. A) может привести к образованию воздушных пробок, которые приводят к значительным неточностям.

Другим примером неудачной установки является монтаж непосредственно перед свободным выпуском (рис. В) в стояке.

Проблематичные места монтажа

Технические данные

Конструкция мм (дюймов) 50 (2) 65 (2½) 80 (3) 100 (4) 150 (6)
Внутренний диаметр трубы(сенсор состоит из one continuous pipe) 2 x мм (дюймов) 25.0 (0.98) 33.7 (1.33) 38.0 (1.49) 48.3 (1.90) 76.1 (2.99)
Толщина стенки трубы мм (дюймов) 1.5 (0.06) 1.5 (0.06) 2.0 (0.08) 2.6 (0.10) 3.2 (0.13)
Диапазон измерения массового расхода при перепаде давления в 2 бар (29 psi) при 1 гр/см3 (0.036 lb/дюйм3) кг/час 42.600 (11.254) 87.000 (22.983) 113.400 (29.957) 192.000 (50.721) 510.000 (134.727)
Плотность гр/cм3 (lb/дюймов3) 0.5 ... 3.5 (0.0018 ... 0.126)
Фракция °Brix 0 ... 100
Температура
Стандарт °C (°F) -50 ... +180 °C (-58 ... +356 °F)
Ex °C (°F) -20 ... +180 °C (-4 ... +356 °F)
Давление жидкости в измерительной трубе1)
Нерж. сталь (DIN 2413, 20 °C (68 °F)) PN 100 100 100 40 40
Maтериалы
Измерительная труба SS 1.4571 or Hastelloy C4
Фланец SS 1.4571 or Hastelloy C4
Корпус IP67
Материал корпуса/клеммной коробки 1.4301 /алюминий
Подключения к процессу см. Габаритные чертежи
Электрические соединения Винтовые клеммы, Pg 13.5
Длина кабеля 5 x 2 x 0.35 мм2 попарно скрученный и экранированный, наружный Ø 12 мм
Ex-версия
ATEX 1388X II 1/2 EEx em [ib] IIC T2-T6
Вес около kg (lb) 34 (75) 47 (104) 58 (128) 90 (198) 190 (419)

Чертеж

Раздельная конструкция, фланцевая, DIN/ANSI

Диаметр измерительного прибора Диаметр подключения к процессу L G 1) F B A Вес кг
дюйм DN дюймов DN DIN 2635PN 40 DIN 2637PN 100 ANSICL 150 ANSICL 300 ANSICL 600
H 1½ 2 50 40 1045 1078 1075 1090 1108 403 148 80 110 32
2 50 940 979 970 980 1001 403 148 80 110 34
2½ 65 1100 1148 1135 1145 1166 403 148 80 110 38
I 2½ 65 2 50 1220 1259 1250 1260 1281 429 164 97 130 43
2½ 65 1100 1148 1218 1145 1249 429 164 97 130 47
3 80 1220 1260 1240 1260 1282 429 164 97 130 50
J 3 80 2½ 65 1330 1256 1365 1375 1396 456 186 108 140 56
3 80 1220 1260 1240 1260 1282 456 186 108 140 58
4 100 1480 N/A 1500 1520 N/A 456 186 108 140 69
K 4 100 3 80 1640 N/A 1660 1680 N/A 500 215 131 170 84
4 100 1480 N/A 1500 1520 N/A 500 215 131 170 91
L 6 150 6 150 2040 N/A 2070 2090 N/A 613 285 190 250 248
  1. для EEx доп. 54 мм

Раздельная конструкция, арматура для пищевой промышленности, DIN 11851

Диаметр измерительного прибора Диаметр подключения к процессу L g G 1) F B A R Вес кг
дюйм DN
H (50) 1½ 40 Rd 65 x 1/6 1025 7 403 148 80 110 233 28
2 50 Rd 78 x 1/6 915 7 403 148 80 110 177 30
2½ 65 Rd 95 x 1/6 1066 8 403 148 80 110 254 34
I (65) 2 50 Rd 78 x 1/6 1203 7 429 164 97 130 291 40
2½ 65 Rd 95 x 1/6 1078 8 429 164 97 130 227 44
3 80 Rd 95 x 1/6 1184 8 429 164 97 130 281 47
J (80) 2½ 65 Rd 95 x 1/6 1316 8 456 186 108 140 319 54
3 80 Rd 95 x 1/6 1195 8 456 186 108 140 258 56
4 100 Rd 103 x ¼ 1440 10 456 186 108 140 381 60
K (100) 3 80 Rd 95 x 1/6 1632 8 500 215 131 170 401 82
4 100 Rd 103 x ¼ 1460 10 500 215 131 170 314 86
  1. для EEx доп. 54 мм

Раздельная конструкция, Tri-clamp ISO 2852

Диаметр измерительного прибора Диаметр пордключения к процессу L ±3 G 1) F B A R Вес кг
дюймов DN
H (50) 1½ 40 1010 403 148 80 110 275 27
2 50 910 403 148 80 110 225 26
2½ 65 1070 403 148 80 110 305 27
I (65) 2 50 1190 429 164 97 130 335 36
2½ 65 1070 429 164 97 130 275 37
3 80 1176 429 164 97 130 328 38
J (80) 2½ 65 1340 456 186 108 140 378 45
3 80 1176 456 186 108 140 296 44
4 100 1445 456 186 108 140 430 46
K (100) 3 80 1596 500 215 131 170 440 71
4 100 1445 500 215 131 170 365 69
  1. для EEx доп. 54 мм

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
7ME430.-.....-.... SITRANS F C MASSFLO MASS MC2 90 по запросу (X) 1

Аксессуары

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
FDK:083H3001 10M CABLE - 105 DEGREES 3.5 4 - 6 недель (B) 1
FDK:083H3002 25M CABLE - 105 DEGREES 4.5 4 - 6 недель (B) 1
FDK:083H3003 75M CABLE - 105 DEGREES 10 4 - 6 недель (B) 1
FDK:083H3004 150 M CABLE - 105 DEGREES 14.5 4 - 6 недель (B) 1
