Термометр сопротивления предусмотрен для установки в резервуары и трубопроводы для измерения температуры с соблюдением гигиенических требований. Имеются распространенные подсоединения к процессу. Благодаря прочной конструкции он может использоваться во многих технологических процессах в пищевой, фармацевтической и биотехнике. Термометр сопротивления может поставляться также со встроенным измерительным преобразователем. Для этого случая имеется серия измерительных преобразователей с головками различной конструкции.
Дизайн
- Измерительный резистор Pt 100
- Измерительная вставка из нерж.стали
- Сменная измерительная вставка
- Подсоединения к процессу для пищевых продуктов/фармацевтики/биотехники
- Гигиеническая конструкция, дизайн конструкции соответствует рекомендациям EHEDG
- Поставляется с укороченным концом для быстрого срабатывания
- Может встраиваться измерительный преобразователь (от 4 до 20 мА или PROFIBUS PA)
Термометр сопротивления состоит из сменной измерительной вставки. Измерительная вставка включает один или два измерительных резистра Pt 100, которые с помощью 2-х, 3-х или 4-х проводной техники соединены с цоколем на соединительной головке. Зависимое от температуры измерения изменение сопротивления может регистрироваться измерительным преобразователем и преобразовываться в стандартный сигнал.
Технические данные
| Термометр сопротивления Для монтажа в требопроводы и резервуары | |
|---|---|
| Конструкция | Сменная измерительная вставка с соединительной головкой и защитной арматурой |
| Соединительная головка | По выбору: |
| - Полевой корпус, резьбовая крышка, нерж.сталь 1.4301, IP 67 | |
| - Форма B, крышка с 2 винтами с шлицевой головкой, алюминий, IP 54, стандарт | |
| - Форма B, резьбовая крышка, пластик, IP 54 (BK) | |
| - Форма B, откидная крышка с винтами с шлицевой головкой, алюминий, IP 65 (BUZ) | |
| - Форма B, откидная крышка с быстродействующим затвором, алюминий, IP 65 (BUS) | |
| - Форма B, высокая откидная крышка с винтом со шлицевой головкой, алюминий, IP 65 (BUZH) | |
| Защитная трубка | Материал нерж. сталь 1.4404/316L, ∅ 6 или 9 мм (0.24 или 0.35 дюймов), как опция с зауженным острием, монтажная длина U1 см. данные по заказу |
| Измерительная вставка | Нерж. сталь, сменная |
| Измерительный резистор Pt100 по DIN 43762 | |
| Жесткий монтаж или как элемент оболочки (минеральная изоляция, гнущаяся, повышенная виброустойчивость) | |
| Точность измерительного резистора | Класс A по DIN EN 60751 |
| Интеграция измерительного преобразователя | Подходящие измерительные преобразователи Pt 100 для монтажа в головку могут быть установлены в соединительную головку, см. Заказные параметры |
| Подключения к процессу | - DIN 11851 с шлицевой накидной гайкой |
| - Соединение с фиксатором по DIN 32676 | |
| - Соединение с фиксатором по ISO 2852 | |
| - Varivent | |
| - Neumo BioControl | |
| - Сферическая вварная гильза цил./сфер. 30 x 40 мм (1.18 x 1.57 дюймов) | |
| - Асептические соединения | |
| Уплотнение не входит в стандартную поставку! Другие подключения к процессу по запросу. Материал: нерж. сталь 1.4404/316L | |
| Свойства поверхности | |
| - Стандартная | Чистота обработки Ra < 1.5 µm (5.9 x 10-5 дюймов) Ra < 1.5 µm (5.9 x 10-5 дюймов) |
| - Гигиеническая | Чистота обработки Ra < 0.8 µm (3.1 x 10-5 дюймов) |
| - Сварной шов | < 1.5 µm (5.9 x 10-5 дюймов) |

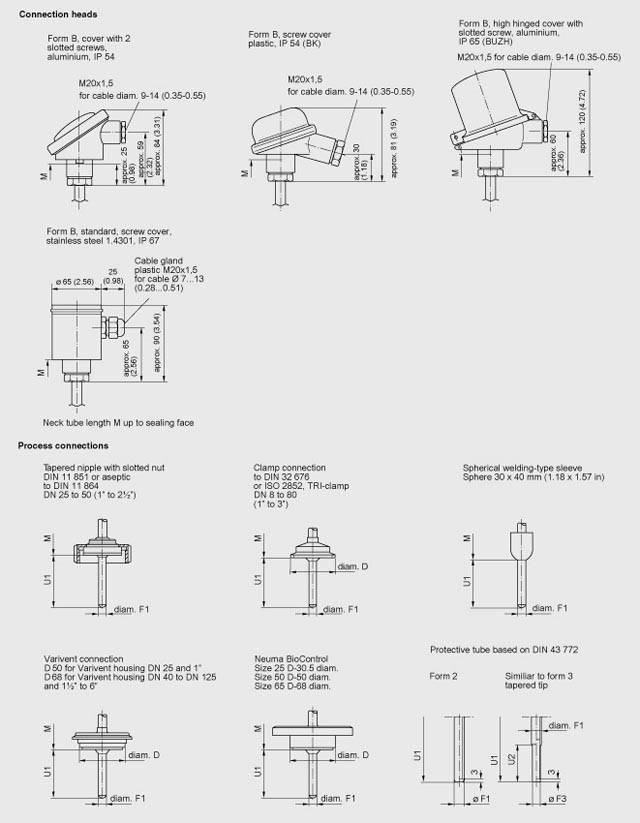

Чертеж
Соединительные головки и подключения к процессу, размеры в мм

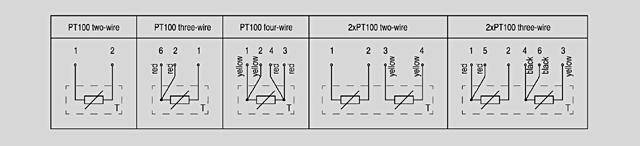

Схема подключения
Схема соединения
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MC8005-.....-.... | SITRANS T ПРЕОБРАЗОВАТЕЛЬ С PT100, 2Х-ПРОВОДНОЙ, ПИЩЕВОГО ИСПОЛНЕНИЯ, ВЫХОДНОЙ СИГНАЛ: 4...20 MA HART, PROFIBUS | 2 | 6 - 8 недель (C) | 1 |
Заказные данные [PDF]
.
