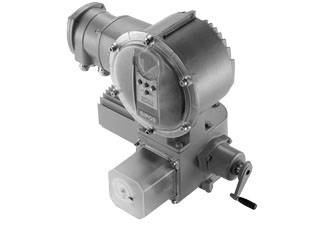

Электрические приводы SIPOS 5 Flash

## Сфера применения

Электрические исполнительные приводы SIPOS 5 Flash преимущественно используются на технологических установках для надежного и точного управления и регулирования арматуры (вентили, заслонки, клапана и краны).

Использование исполнительных приводов SIPOS 5 Flash в равной степени целесообразно на электростанциях, химической и нефтехимической индустрии, а также в водном хозяйстве, когдаречь идет о замене обычной техники управления, как то реверсивные контакторы и тиристоры, а также шкафы управления, на децентрализованное управление на приводе.

Принцип действия

Независимо от сетевого питания (1 фаза или 3 фазы) через модуль делителя мощности в блоке электроники производится трехфазный ток для асинхронного двигателя. Частотный преобразователь и микроконтроллер обеспечивают установку различного числа оборотов и точных моментов отключения (без момента превышения). Длина фаз контроллируется и автоматически исправляется таким образом, что направление вращения всегда является правильным. Компактная конструкция блока электроники с точным согласованием блока управления и делителя мощности обеспечивают мягкий запуск исполнительного привода, защищающий арматуру от износа. Благодаря встроенной в привод электронике пусковой ток не превышает номинальный ток, таким образом, в отличие от обычных исполнительных приводов, соединительные линии могут иметь меньшее поперечное сечение. В качестве редуктора используется прочная и проверенная комбинация червячные валы/червячное колесо, которая имеет самоторможение при числе оборотов до 80 обмин на выходе. Рабочий ход исполнительного органа регистрируется через точный потенциометр и электронно обрабатывается. Регистрация момента вращения или отключение при достижении момента отключения осуществляется во встроенном блоке электроники. Также там осуществляется зависимое от хода отключение в конечных позициях арматуры. При пуске и при отключении напряжения исполнительный привод может перемещаться при помощи приводной ручки или маховика. Поступательные и поворотные движения реализуются при помощи привода вращения и соответствующих дополнительных компонентов.

Особые признаки

Исполнительный привод SIPOS 5 Flash характеризуется высококачественной электроникой и надежной механикой: ■ класс защиты IP 67 (IP 68 по запросу) ■ постоянный КПД на все время службы ■ практически не требует технического обслуживания (рекомендуется проверка через 8 лет) ■ износостойкий асинхронный мотор ■ мягкий пуск из конечных положений и мягкий переход в конечные положения ■ корпус из коррозиоустойчивого алюминевого сплава и внешние винты из нержавеющей стали ■ раздельные доступ к электронике и механике посредством отвинчивания фланцевого соединения (4 винта). ■ Моменты отключения (или силы отключения) и количество оборотов (или время установки/скорость установки) свободно выбираются внутри одного диапазона без изменения аппаратного обеспечения ■ Руководство пользователя PROFITRON на 5-ти языках (может дополняться) ■ 3 эталонные кривые момента вращения арматуры с 1% шагами могут запоминаться и обрабатываться в электронике привода (опция) ■ Ходовая установка числа оборотов программируется через 10 опорных точек (опция) ■ Внешняя аналоговая задача числа оборотов через 0/4 - 20 mA (опция) ■ Расширение функций осуществляется через интернет посредством обновления программного обеспечения. ■ Для изменения программного обеспечения не нужна замена аппаратного обеспечения (Flash-EEPROM) ■ Значительно сокращенный список запасных частей благодаря универсальным компонентам.

Электрическое соединение / электроника

• диапазон частоты подключения от 47 до 63 Hz ■ 1-фазное напряжение подключения 230 V (±15 %) ■ 3-фазный диапазон напряжения подключения от 400 до 460 V (±15 %) ■ возможно иное напряжение подключения через согласующие трансформаторы (опция) ■ полная электронная защита мотора и автоматическая коррекция последовательности фаз ■ возможно дополнительное питание DC 24-V ■ индивидуальное распределение сигнальных выходов ■ регистрация фактической величины позиции 0/4 до 20 mA (зависит от конструкции) ■ позиционер через аналоговый вход заданной величины 0/4 до 20 mA (опция) ■ возможности параметрирования:
• пункт управления на месте
• программа параметрирования PC COM-SIPOS (опция)
• SIMA система управления приводами (опция)
• функциональные модули (опция)
• SIMATIC PDM ■ полный комплект услуг (управление, наблюдение и параметрирование) при использовании PROFITRON вместе с PROFIBUS ■ PROFIBUS-DP-V1 (опция) (ацикличные службы).

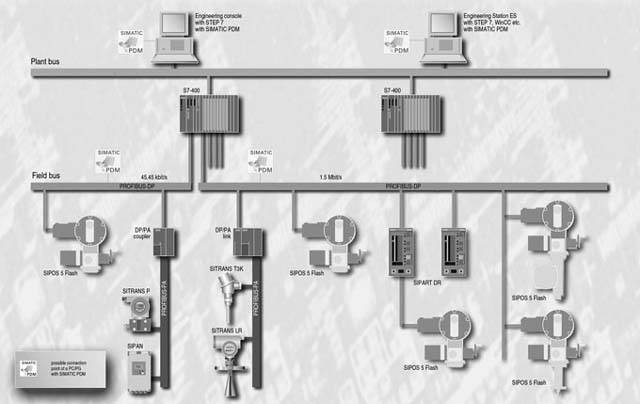

SIMATIC PDM коммуникация с SIPOS 5 Flash

Другие продукты

Указание:

За исключением приводов вращения для ядерных установок (по запросу) все наши продукты вкл. запасные части и принадлежности приведены в базе данных продуктов Сименс (FDB).

Дополнительная информация

Наша печатная документация в комплекте хранится в в Центре логистики Сименс в Фюрте и может быть бесплатно получена оттуда. К ней относятся заказные параметры, технические параметры, руководства по эксплуатации, списки запасных частей, рекламные проспекты и полный каталог нашей фирмы. Эти документы SIPOS Aktorik могут быть получены также на http://www.click4business-supply/ . На нашей домашней страничке www.sipos.de Вы всегда найдете последние обновления наших документов: заказные параметры, технические параметры, схемы подключения и габаритные чертежи (также и в формате DXF), руководства по эксплуатации, списки запасных частей, сертификаты и т.д. и конечно Вашего консультанта и Ваш сервисный центр.
