Оригінальні запасні частини – вирішення всіх проблем
Про небезпечні наслідки застосування неоригінальних запасних частин
Загальний стан справ
Важливим моментом для забезпечення надійної роботи теплообмінників у важких умовах впливу корозійно-активних теплоносіїв, якому вони піддаються досить часто, є використання в їхній конструкції корозійностійких титанових пластин і пластин з якісної нержавіючої сталі марки AISI 316. Тим не менш навіть після багаторічного успішного обслуговування обладнання заміна ущільнювальних прокладок теплообмінника на неоригінальні, придбані на вторинному ринку, може призвести до виникнення цілої низки проблем. Крім того, використання послуг таких постачальників із сервісного обслуговування та миття може лише погіршити ситуацію.
Проведення досліджень
У разі виникнення проблем з теплообмінним обладнанням Центр тестування матеріалів і хімічних досліджень Альфа Лаваль після ретельного аналізу може навести переконливі докази переваг оригінальних запасних частин
і високоякісного відновлювального ремонту. У центрі вам наочно продемонструють, наскільки великий вплив на продуктивність обладнання та його ресурс має якість запасних частин і правильно проведені профілактичні роботи.
Центр займається дослідженням змінних дета- лей, щоб визначити відповідність розмірів,
технічних характеристик і твердості ущільню- вальних прокладок вимогам стандартів, закладених у ТУ на оригінальні вироби. Центр також проводить металографічні дослідження зрізу зразка за допомогою оптичного мікроскопа з підсвіткою і визначає причини руйнування.
Результати
Ретельні лабораторні дослідження показують, що пластини теплообмінників, у яких не використовуються оригінальні запасні частини,
і відновлення яких здійснюється організаціями, що не мають сертифікації, під- даються надмірній пульсації, яка справді призводить до виникнення цілого ряду проблем.

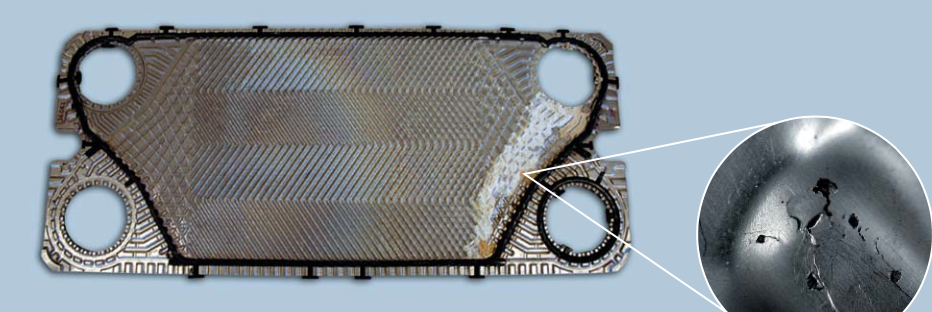

Використання невідповідних за розміром ущільнювальних прокладок може призвести до надмірної рухливості пластини, що, своєю чергою, сприяє утворенню втомних тріщин.
Ступінь твердості IRHD (за міжнародною шкалою) неоригінальних ущільнювальних про- кладок часто відрізняється від необхідної, що може спричиняти пошкодження канавки пластини і перешкоджати надійному ущільненню.
Неоригінальні прокладки можуть бути занадто твердими або мати надмірну товщину. Дослідження показують, що їхня товщина або твердість зазвичай вища за передбачену в ТУ.
- Неправильно проведений сервіс і вплив хімічних реагентів можуть призвести до часткового руйнування матеріалів і подальшого утворення тріщин у пластинах і прокладках. Неправильне миття з використанням агресивних рідких очищувальних реагентів (наприклад, со- ляної кислоти) збільшує ступінь пошкодження і значно знижує ресурс теплообмінника.
- Гідравлічні удари від насосів, що працюють у системі, створюють різні види напружень у матеріалі. Це може спричиняти корозійне розтріскування під напругою або утворення втомних тріщин.
Висновки
Цілком очевидно, що встановлення неоригінальних ущільнень може обійтися дуже дорого, а неправильний сервіс — призвести до ще більших пошкоджень.
- Прокладки невідповідного розміру перешкоджають правильному контакту між пластинами,
що спричиняє протікання. Поганий контакт не дозволяє забезпечити достатню міцність з'єднання пакета пластин, унаслідок чого відбувається втомна зміна властивостей матеріалу пластин, їхня деформація і утворення численних тріщин.
- Прокладки з більшою товщиною і твердістю збільшують розмір пакета пластин, роблячи неможливою правильну збірку теплообмінника відповідно до вимог ТУ, передбачених для забезпечення оптимальної роботи установки.
- При використанні таких прокладок, що не відповідають вимогам ТУ, майже в кожній пластині утворюються нерозгалужені втомні тріщини різної протяжності.
Унаслідок виникнення надмірних напружень і пошкоджень, спричинених застосуванням неоригінальних запасних частин і неправильним обслуговуванням, для багатьох порівняно дорогих пластин теплообмінника з титану та нержавіючої сталі AISI 316 може знадобитися заміна. Крім того, щоб забезпечити оптимальні характеристики установки і виконати вимоги ТУ, потрібно буде замінити кожну ущільнювальну прокладку.
Матеріальні збитки від подібної ситуації можуть обчислюватися десятками тисяч євро, а крім того – це простій обладнання, зниження обсягу випуску продукції, відновлення, заміна обладнання та затримка термінів постачання.

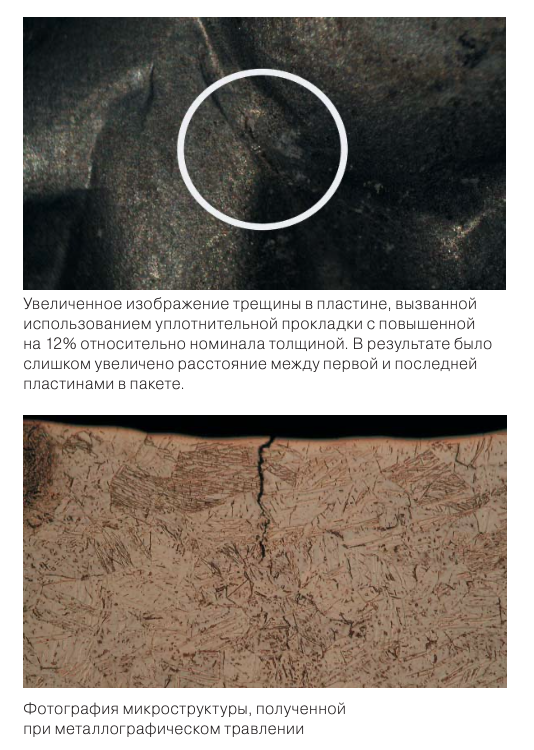

Збільшене зображення тріщини в пластині, спричиненої використанням ущільнювальної прокладки з підвищеною на 12% відносно номіналу товщиною. У результаті було надмірно збільшено відстань між першою та останньою пластинами в пакеті.
Фотографія мікроструктури, отриманої при металографічному травленні
Надійний спосіб уникнути проблем – використовувати оригінальні запасні частини Альфа Лаваль, Siemens, WIKA
- Мінімальний час простою / максимальний час безвідмовної роботи.
- Зниження експлуатаційних витрат і витрат на поточне обслуговування та ремонт.
- Програми регулярного сервісного обслуговування та поточного ремонту, які легко інтегруються в графік робіт.
- Заздалегідь відомі помірні ціни без несподіваних сюрпризів.
- Максимальна ефективність теплопередачі.
- Оптимальні умови експлуатації.
- Надійність і безпека роботи обладнання.
- Максимально можливий ступінь захисту інвести-
цій у теплообмінне обладнання та збільшений
термін служби.
- Переваги фірмової технології ущільнень
Альфа Лаваль.
Відновлювальна програма Альфа Лаваль гарантує, що обладнання працюватиме як нове.
