Какой расходомер выбрать для сточных вод?

Для сточных вод подходят магнитно-индукционные расходомеры SITRANS F M MAGFLO (для любой проводящей жидкости) и накладные ультразвуковые Sitrans F US Clamp-on, которые применяются в системах учета сточных вод.

Можно ли установить расходомер без остановки трубопровода?

Да. У накладных ультразвуковых расходомеров Sitrans F US Clamp-on первичные преобразователи устанавливаются «горячим» способом, без остановки процесса и врезки в трубопровод. Врезной комплект SONOFLO также монтируется без «остановки» трубопровода.

Какой расходомер измеряет массу и плотность напрямую?

Кориолисовый массовый расходомер SITRANS F C MASSFLO обеспечивает прямое измерение массового расхода, плотности и градусов Брикса, а также вычисляет объемный расход жидкостей или газов.

Какой максимальный диаметр трубопровода для накладного расходомера?

Для накладных ультразвуковых расходомеров Sitrans F US Clamp-on диаметр измерительного участка трубопровода может достигать 10 метров.

Какой расходомер использовать для молока, вина или других пищевых жидкостей?

Магнитно-индукционные расходомеры MAGFLO применяются для пищевых жидкостей (молоко, пиво, вино и т.д.), а кориолисовые MASSFLO широко используются в пищевой промышленности за счет высокой точности и возможности управления дозировкой.

Измерители расхода - расходомеры · О компании

Q: Какой расходомер подходит для пара и газа?

Вихревой расходомер Sitrans FX300 предназначен для измерения объемного и массового расхода пара, газа, проводящих и непроводящих жидкостей одним устройством, с возможностью компенсации по температуре и давлению.

Каталог семейства расходомеров SITRANS F (Siemens): магнитно-индукционные MAGFLO, кориолисовые MASSFLO, ультразвуковые SONOFLO и Clamp-on, ротаметры F VA, механические счетчики FR и вихревые FX300. Для каждого типа описан принцип измерения, измеряемые среды и области применения. Страница нужна покупателям, подбирающим расходомер под конкретную среду: вода, сточные воды, молоко, нефть, пар, газ.

Магнитно-индукционные расходомеры

Ультразвуковые расходомеры

Кориолисовые, массовые расходомеры

Накладные расходомеры

Механический кольцевые расходомеры

Вихревые расходомеры для газа и пара

Расходомеры воды, Расходомер сточных вод, Расходомер молока, расходомер патоки, Расходомер вина, расходомер масла, Расходомер топлива, расходомер нефти и т.п.

Семейство расходомеров SITRANS F включает в себя:

ультразвуковые расходомеры SITRANS F US
магнитно-индукционные расходомеры SITRANS FM
механический кольцевые расходомеры SITRANS FR
вихревые расходомеры SITRANS F X для газа и пара
Питостатические SDF-зонды.

SITRANS F M MAGFLO
	При измерении расхода электропроводящих жидкостей наибольшее распространение получили электромагнитные расходомеры, как обладающие наилучшим отношением цена/качество, точностью и стабильностью измерений. Расходомеры MAGFLO предназначены для измерения объемного расхода электропроводящих жидкостей. Область их применения необычайно широка: чистая вода сточные воды пищевые жидкости (молоко, пиво, вино и т.д.) химические жидкости (кислоты, щелочи, растворы солей и т.д.) Измерение расхода во взрывоопасных зонах. Тип среды - любая проводящая жидкость (проводимость более 5 мкСм/см), Наличие блока очистки позволяет использовать MAGFLO для измерения расхода жидкостей, образующих отложения на электродах.

SITRANS F M MAGFLO

При измерении расхода электропроводящих жидкостей наибольшее распространение получили электромагнитные расходомеры, как обладающие наилучшим отношением цена/качество, точностью и стабильностью измерений. Расходомеры MAGFLO предназначены для измерения объемного расхода электропроводящих жидкостей. Область их применения необычайно широка: чистая вода сточные воды пищевые жидкости (молоко, пиво, вино и т.д.) химические жидкости (кислоты, щелочи, растворы солей и т.д.) Измерение расхода во взрывоопасных зонах. Тип среды - любая проводящая жидкость (проводимость более 5 мкСм/см), Наличие блока очистки позволяет использовать MAGFLO для измерения расхода жидкостей, образующих отложения на электродах.

SITRANS F C MASSFLO

SITRANS F US SONOFLO
	Используются для измерения расхода воды в трубопроводах больших диаметров и непроводящих жидкостей. Технология установки позволяет монтировать врезной комплект ультразвукового расходомера без "остановки" трубопровода. В основе принципа измерений расхода лежит времяпролетный метод измерения скорости потока. SONOFLO нашли основное применение в системах учета расхода горячей или холодной воды, не проводящих жидкостей и нефти, а также при учете расхода в трубопроводах больших диаметров. Благодаря конструкции расходомера, в которой не используется отражение луча от стенок и зеркал, обеспечивается высокая помехозащищенность измерений, высокая точность и воспроизводимость измерений. SONOFLO позволяет измерять расход жидкости с температурой от -200 - до +200 С и расходами от 4 м3/час до 470 000 м3/час

SITRANS F US SONOFLO

Используются для измерения расхода воды в трубопроводах больших диаметров и непроводящих жидкостей. Технология установки позволяет монтировать врезной комплект ультразвукового расходомера без "остановки" трубопровода. В основе принципа измерений расхода лежит времяпролетный метод измерения скорости потока. SONOFLO нашли основное применение в системах учета расхода горячей или холодной воды, не проводящих жидкостей и нефти, а также при учете расхода в трубопроводах больших диаметров. Благодаря конструкции расходомера, в которой не используется отражение луча от стенок и зеркал, обеспечивается высокая помехозащищенность измерений, высокая точность и воспроизводимость измерений. SONOFLO позволяет измерять расход жидкости с температурой от -200 - до +200 С и расходами от 4 м3/час до 470 000 м3/час

Sitrans F US Clamp-on
	Ультразвуковые накладные расходомеры нашли свое основное применение в системах учета расхода жидкостей и газов в напорных трубопроводах больших диаметров. Основными преимуществами накладных расходомеров являются: «горячая» установка первичных преобразователей расхода, не требующая остановки процесса и врезки в трубопровод, отсутствие подвижных частей и контакта со средой, отсутствие энергетических потерь, связанных с перепадом давления, и влияния на профиль потока. В основе принципа измерения расхода лежит времяпролетный метод измерения скорости потока, а также доплеровский метод, основанный на измерении отраженного ультразвукового сигнала от частиц, взвешенных в потоке, в том случае, когда прохождение сигнала через поток затруднено. Использование накладных ультразвуковых расходомеров является наиболее эффективным решением с точки зрения материальных и временных затрат. Основными областями применения являются нефтегазовая промышленность, системы учета расхода горячей и холодной воды, а также системы водоподготовки и сточных вод. Диаметр измерительного участка трубопровода может достигать 10 метров.

Sitrans F US Clamp-on

Ультразвуковые накладные расходомеры нашли свое основное применение в системах учета расхода жидкостей и газов в напорных трубопроводах больших диаметров. Основными преимуществами накладных расходомеров являются: «горячая» установка первичных преобразователей расхода, не требующая остановки процесса и врезки в трубопровод, отсутствие подвижных частей и контакта со средой, отсутствие энергетических потерь, связанных с перепадом давления, и влияния на профиль потока. В основе принципа измерения расхода лежит времяпролетный метод измерения скорости потока, а также доплеровский метод, основанный на измерении отраженного ультразвукового сигнала от частиц, взвешенных в потоке, в том случае, когда прохождение сигнала через поток затруднено. Использование накладных ультразвуковых расходомеров является наиболее эффективным решением с точки зрения материальных и временных затрат. Основными областями применения являются нефтегазовая промышленность, системы учета расхода горячей и холодной воды, а также системы водоподготовки и сточных вод. Диаметр измерительного участка трубопровода может достигать 10 метров.

SITRANS F VA
	Ротаметры SITRANS F VA служат для измерения расхода прозрачных и непрозрачных жидкостей и газов. Существуют варианты с реле граничного значения по превышению заданного значения и с аналоговым выходом. Шкала может быть откалибрована на различные единицы (например, л./час, м3/час и пр.)

SITRANS F VA

Ротаметры SITRANS F VA служат для измерения расхода прозрачных и непрозрачных жидкостей и газов. Существуют варианты с реле граничного значения по превышению заданного значения и с аналоговым выходом. Шкала может быть откалибрована на различные единицы (например, л./час, м3/час и пр.)

SITRANS FR
	Механические счетчики SITRANS FR служат для измерения количества различных жидкостей(например, жидких битумов, тяжелых масел, жидкого газа и пр.). Существует вариант исполнения в виде дозатора с отсечным клапаном.

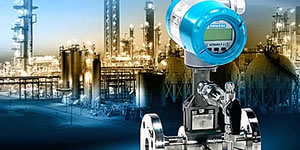

Вихревые расходомеры Sitrans FX300
	Вихревые расходомеры Sitrans F X используют в своей работе вихревой принцип измерения. При этом измеряется частота появления вихрей, образующихся при прохождении рабочей среды вокруг тела обтекания. Вихри создают давление на специальном чувствительном крыле, движения которого прямо пропорционально расходу. Установленный на крыле пьезоэлектрический кварцевый чувствительный элемент точно улавливает эти колебания и передает результаты для анализа электронной части прибора Sitrans F X. Вихревой расходомер SITRANS F X предназначен для измерения объемного и массового расхода пара, газа, проводящих и не проводящих жидкостей посредством одного устройства с возмождностью компенсации по температуре и давлению. Прибор предназначен для работы в следующих отраслях: Химия, Энергетика, Пищевые производства, Фармацевтика, Нефте и газопереработка. Основные достоинства приборов включают: 2-х проводную схему подключения, Измерение как объемного так и массового расхода пара, газа и проводящих и не проводящих жидкостей, даже при колебаниях температуры и давления, Интегрированный датчик температуры, Интегрированный датчик давления(опция), Возможность исполнения прибора с двумя преобразователями.

Вихревые расходомеры Sitrans FX300

Вихревые расходомеры Sitrans F X используют в своей работе вихревой принцип измерения. При этом измеряется частота появления вихрей, образующихся при прохождении рабочей среды вокруг тела обтекания. Вихри создают давление на специальном чувствительном крыле, движения которого прямо пропорционально расходу. Установленный на крыле пьезоэлектрический кварцевый чувствительный элемент точно улавливает эти колебания и передает результаты для анализа электронной части прибора Sitrans F X. Вихревой расходомер SITRANS F X предназначен для измерения объемного и массового расхода пара, газа, проводящих и не проводящих жидкостей посредством одного устройства с возмождностью компенсации по температуре и давлению. Прибор предназначен для работы в следующих отраслях: Химия, Энергетика, Пищевые производства, Фармацевтика, Нефте и газопереработка. Основные достоинства приборов включают: 2-х проводную схему подключения, Измерение как объемного так и массового расхода пара, газа и проводящих и не проводящих жидкостей, даже при колебаниях температуры и давления, Интегрированный датчик температуры, Интегрированный датчик давления(опция), Возможность исполнения прибора с двумя преобразователями.
