Решетки механической очистки сточных вод

Страница раздела проекта водоснабжения: оборудование механической очистки сточных вод — решетки для грубого и тонкого просеивания. Приведены технические характеристики семи типов решеток (SGR, RmGW, KRC, KUR-C, DEFENDER, KLR, DEFENDER DUO, NST, NG): ширина прозоров, производительность, угол установки, размеры канала. Каждая решетка комплектуется щитом автоматики с передачей данных на диспетчерский пульт. Полезна проектировщикам очистных сооружений и закупщикам КИПиА для коммунальных и промышленных стоков.

Предлагаем оборудование как в виде отдельных компонентов, так и как системные решения для очистки коммунальных и промышленных сточных вод, биологической очистки, обработки осадка и подготовки питьевой воды , а также для повышения эффективности очистных сооружений.

Особое значение при этом имеют оптимально подобранные и согласованные друг с другом размеры прозоров решеток и диаметры отверстий сита для этапов грубого и тонкого просеивания, эффективной промывки и напорной фильтра- ции для последующей обработки сепарированных веществ на этапе обработки остатка с решеток и обработки песка, скребковой техники без создания завихрений для выноса осадка в песколовках и первичных отстойниках, а также для надежных транспортных систем и запорных органов, которые надежно управляют процессами подачи, слива и транспортировки среды.

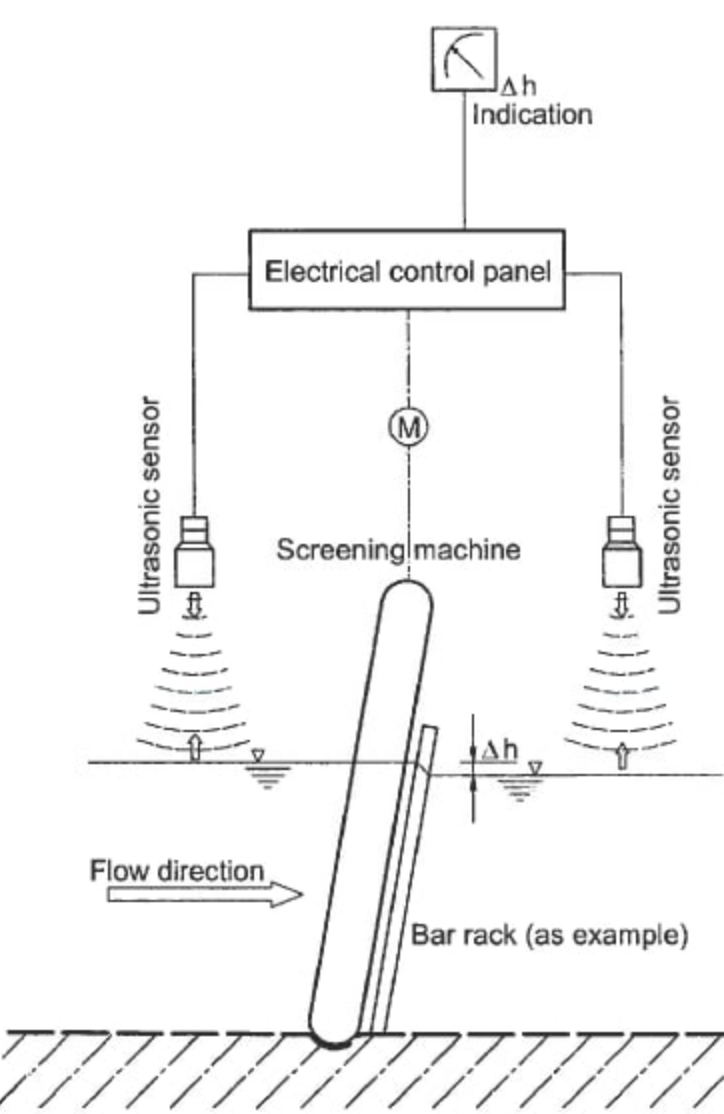

Каждая решетка комплектуется электрощитом автоматики с функциями контроля и управления

Щит автоматики передает данные на локальный диспетчерский пульт и на удаленную станцию контроля и управления

Механическая первичная очистка:

Грубое просеивание

Тонкое просеивание

Обработка отходов с решеток

Обработка песка

Первичная очистка

Запорная арматура

ГРУБОЕ И ТОНКОЕ ПРОСЕИВАНИЕ.

Весь спектр решеток и просеивающего оборудования для грубой и тонкой очистки. Мы обеспечиваем надежное и полное отделение всех веществ, начиная от грубых отходов и заканчивая тончайшими микрочастицами, например волокон и взвешенных веществ, для обеспечения оптимизации последующих процессов и для защиты окружающей среды.

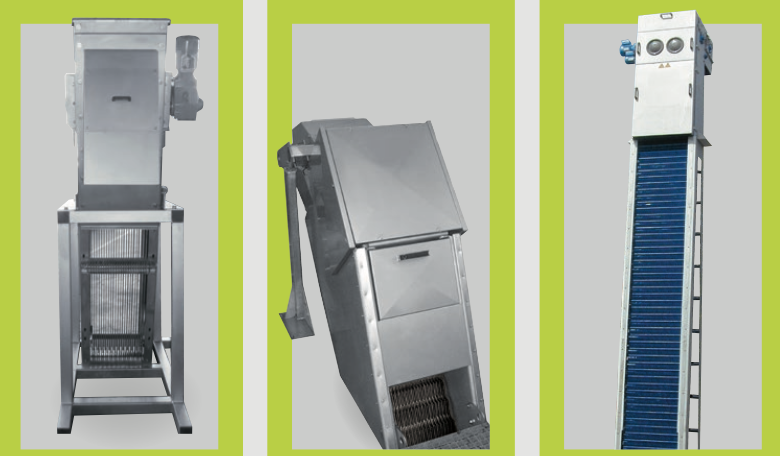

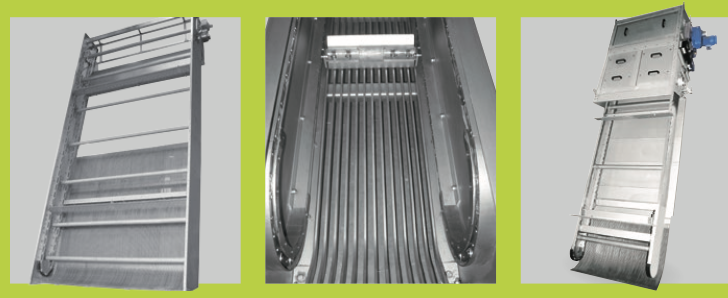

Грейферно-ковшовые решетки SGR

  • ▪ Ширина прозоров: 10 – 150 мм

  • ▪ Мощность: до 95.000 м3/ч

  • ▪ Угол установки: 75 ° – 90 °

  • ▪ Ширина канала: 0,9 – 6 м

  • ▪ Глубина канала: 2 – 20 м

  • Решетки с грейферными тележками RmGW

  • ▪ Ширина прозоров: 10 – 150 мм

  • Мощность: до 95.000 м3/ч

  • Уголустановки:75°/82,5°/90°

  • Ширина канала: 1 – 6 м

  • ▪ Глубина канала: 2 – 50 м

Подъемные решетки KRC

  • ▪ Ширина прозоров: 6 – 100 мм
  • ▪ Мощность: до 15.000 м3/ч
  • ▪ Угол установки: 75 °
  • ▪ Ширина канала: 0,8 – 4 м
  • ▪ Глубина канала: 1 – 15 м

Оборотные цепные решетки KUR-C

  • ▪ Ширина прозоров: 6 – 60 мм

  • ▪ Мощность: до 15.000 м3/ч

  • ▪ Угол установки: 75 ° – 90 °

  • ▪ Ширина канала: 0,6 – 3 м

  • ▪ Глубина канала: 0,8 – 15 м

  • Оборотные цепные решетки DEFENDER

  • Ширина прозоров: 6 – 80 мм

  • ▪ Мощность: до 10.000 м3/ч

  • Угол установки: 75 ° – 90 °

  • Ширина канала: 0,4 – 2 м

  • Глубина канала: 1 – 10 м

  • Оборотные цепные решетки KLR

  • Ширина прозоров: 3 – 100 мм

  • ▪ Мощность: до 10.000 м3/ч

  • Угол установки: 70 °

  • Ширина канала: 0,5 – 2 м

  • Глубина канала: 0,4 – 4 м

Оборотные цепные решетки DEFENDER DUO

  • Ширина прозоров:6–80мм

  • Мощность: до 10.000 м3/ч

  • Уголустановки:75°–90°

  • Ширина канала:0,4–2м

  • Глубина канала:1–10м

Фильтровальные ступенчатые решетки NST

  • Ширина прозоров: 2, 3 и 6 мм

  • Мощность: до 10.000 м3/ч

  • Угол установки: 50°

  • Ширина канала:0,45–1,2м

  • Глубина канала:0,5–4м

Непрерывная очистная решетка NG

  • ▪ Ширина прозоров:1–15мм
  • ▪ Мощность: до 10.000 м3/ч
  • ▪ Угол установки: 85 °
  • ▪ Ширина канала:0,5–2м
  • ▪ Глубина канала:0,5–10м

Ключові факти

  • Грейферно-ковшовые решетки SGR: прозоры 10–150 мм, мощность до 95.000 м³/ч, угол установки 75°–90°, канал 0,9–6 м на глубину 2–20 м.
  • Решетки с грейферными тележками RmGW: прозоры 10–150 мм, до 95.000 м³/ч, углы 75°/82,5°/90°, канал 1–6 м на глубину 2–50 м.
  • Подъемные решетки KRC: прозоры 6–100 мм, до 15.000 м³/ч, угол 75°, канал 0,8–4 м на глубину 1–15 м.
  • Оборотные цепные решетки KUR-C: прозоры 6–60 мм, до 15.000 м³/ч, угол 75°–90°, канал 0,6–3 м на глубину 0,8–15 м.
  • Оборотные цепные решетки DEFENDER и DEFENDER DUO: прозоры 6–80 мм, до 10.000 м³/ч, угол 75°–90°, канал 0,4–2 м на глубину 1–10 м.
  • Оборотные цепные решетки KLR: прозоры 3–100 мм, до 10.000 м³/ч, угол 70°, канал 0,5–2 м на глубину 0,4–4 м.
  • Фильтровальные ступенчатые решетки NST: прозоры 2, 3 и 6 мм, до 10.000 м³/ч, угол 50°, канал 0,45–1,2 м на глубину 0,5–4 м.
  • Непрерывная очистная решетка NG: прозоры 1–15 мм, до 10.000 м³/ч, угол 85°, канал 0,5–2 м на глубину 0,5–10 м.
  • Каждая решетка комплектуется электрощитом автоматики с функциями контроля и управления; данные передаются на локальный диспетчерский пульт и удаленную станцию контроля и управления.

Питання та відповіді

Какие типы решеток предлагаются для механической очистки сточных вод?
Грейферно-ковшовые SGR, решетки с грейферными тележками RmGW, подъемные KRC, оборотные цепные KUR-C, DEFENDER, KLR, DEFENDER DUO, фильтровальные ступенчатые NST и непрерывные очистные NG.
Какая максимальная производительность решеток?
До 95.000 м³/ч — у грейферно-ковшовых решеток SGR и решеток с грейферными тележками RmGW.
Какая минимальная ширина прозоров доступна?
У фильтровальных ступенчатых решеток NST прозоры 2, 3 и 6 мм; у непрерывной очистной решетки NG — от 1 мм.
На какую глубину канала рассчитаны решетки?
От 0,4 м (KLR) до 50 м (RmGW), в зависимости от типа решетки.
Комплектуются ли решетки автоматикой?
Да, каждая решетка комплектуется электрощитом автоматики с функциями контроля и управления; щит передает данные на локальный диспетчерский пульт и на удаленную станцию контроля и управления.
