Запорные краны - Accessories

Запорные краны - Accessories

Вентили для первичной блокировки имеют следующиеконструкции:

  • для не агрессивных жидкостей, газов и пара
  • для агрессивных жидкостей и газов
  • обезжиренные для кислорода

Поставляются запорные вентили из различных материалов и с различными соединениями (см. заказные данные).

Характеристика

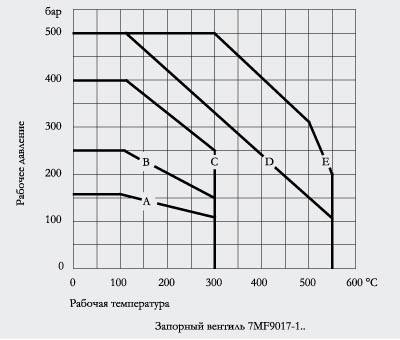

Запорный вентиль 7MF9017-1.., доп. рабочее давление в зависимости от доп. рабочей температуры

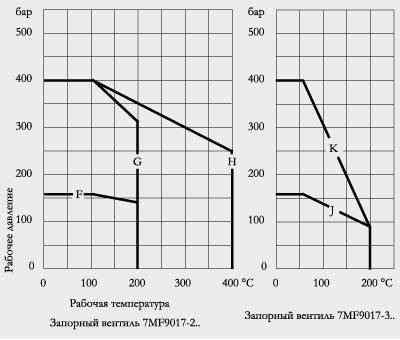

Запорный вентиль 7MF9017-2.. и –3.., доп. рабочее давление в зависимости от доп. рабочей температуры

Чертеж

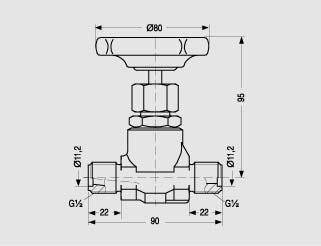

Запорный вентиль 7MF9017-1A., размеры в мм

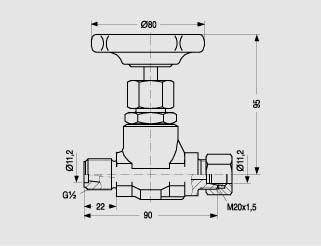

Запорный вентиль 7MF9017-1B. и -2B., размеры в мм

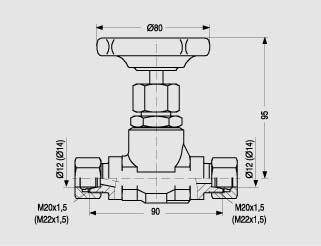

Запорный вентиль 7MF9017-1C., -1D. и -2C., размеры в мм

Ø A x b

7MF9017-

14 мм x 2.5 мм

1F. и 1G.

21.3 мм x 6.3 мм

1H. и 2H.

24 мм x 7.1 мм

1J., 1K. и 2J.

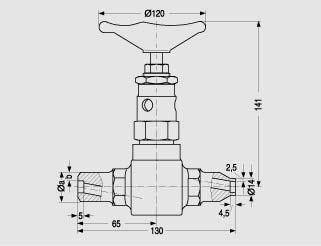

Запорные вентили 7MF9017-..., размеры в мм

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF9017-1AAЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ 160 BAR, ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ0.76 - 8 недель (C)1
7MF9017-1ABЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 160 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ И РЕЗЬБОВОЕ СОЕДИНЕНИЕ , С СЕРТИФИКАТОМ EN 10204-2.20.76 - 8 недель (C)1
7MF9017-1ACЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ 160 BAR, ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ С СЕРТИФИКАТОМ EN 10204-3.1 A16 - 8 недель (C)1
7MF9017-1ADЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ 160 BAR, ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ С СЕРТИФИКАТОМ EN 10204-3.1 B16 - 8 недель (C)1
7MF9017-1AEЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ 160 BAR, ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ С СЕРТИФИКАТОМ EN 10204-3.1 C16 - 8 недель (C)1
7MF9017-1BAЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 160 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ И РЕЗЬБОВОЕ СОЕДИНЕНИЕ0.76 - 8 недель (C)1
7MF9017-1BBЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 160 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ И РЕЗЬБОВОЕ СОЕДИНЕНИЕ , С СЕРТИФИКАТОМ EN 10204-2.20.76 - 8 недель (C)1
7MF9017-1BCЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 160 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ И РЕЗЬБОВОЕ СОЕДИНЕНИЕ С СЕРТИФИКАТОМ EN 10204-3.1 A0.76 - 8 недель (C)1
7MF9017-1BDЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 160 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ И РЕЗЬБОВОЕ СОЕДИНЕНИЕС СЕРТИФИКАТОМ EN 10204-3.1 B0.76 - 8 недель (C)1
7MF9017-1BEЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 160 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ И РЕЗЬБОВОЕ СОЕДИНЕНИЕ С СЕРТИФИКАТОМ EN 10204-3.1 C0.76 - 8 недель (C)1
7MF9017-1CAЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 400 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВОЕ СОЕДИНЕНИЕ0.76 - 8 недель (C)1
7MF9017-1CBЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 400 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВОЕ СОЕДИНЕНИЕ , С СЕРТИФИКАТОМ EN 10204-2.20.76 - 8 недель (C)1
7MF9017-1CCЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 400 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВОЕ СОЕДИНЕНИЕ С СЕРТИФИКАТОМ EN 10204-3.1 A0.76 - 8 недель (C)1
7MF9017-1CDЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 400 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВОЕ СОЕДИНЕНИЕС СЕРТИФИКАТОМ EN 10204-3.1 B0.76 - 8 недель (C)1
7MF9017-1CEЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 400 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВОЕ СОЕДИНЕНИЕ С СЕРТИФИКАТОМ EN 10204-3.1 C0.76 - 8 недель (C)1
7MF9017-1D.ЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 400 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВОЕ СОЕДИНЕНИЕ16 - 8 недель (C)1
7MF9017-1F.ЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 500 BAR ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ1.66 - 8 недель (C)1
7MF9017-1G.ЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 500 BAR ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ1.66 - 8 недель (C)1
7MF9017-1H.ЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 500 BAR ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ0.86 - 8 недель (C)1
7MF9017-1J.ЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 500 BAR ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ1.26 - 8 недель (C)1
7MF9017-1K.ЗАПОРНЫЙ КРАН ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ПАРОВ , 500 BAR ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ0.86 - 8 недель (C)1
7MF9017-2B.ЗАПОРНЫЙ КРАН ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ, 160 BAR ПОДСОЕДИНЕНИЯ :РЕЗЬБОВЫЕ G 1/2 И РЕЗЬБОВОЕ СОЕДИНЕНИЕ0.76 - 8 недель (C)1
7MF9017-2C.ЗАПОРНЫЙ КРАН ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ, 400 BAR ПОДСОЕДИНЕНИЯ : РЕЗЬБОВОЕ СОЕДИНЕНИЕ0.76 - 8 недель (C)1
7MF9017-2H.ЗАПОРНЫЙ КРАН ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ, 400 BAR ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ1.66 - 8 недель (C)1
7MF9017-2J.ЗАПОРНЫЙ КРАН ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ, 400 BAR ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ1.26 - 8 недель (C)1

Заказные данные [PDF]
