Трехходовой вентильный блок DN 8 - Shut-off valves for differential pressure transmitters

Трехходовой вентильный блок DN 8 - Shut-off valves for differential pressure transmitters

3-х ходовой вентильный блок DN 8 предназначен для измерительных преобразователей дифф. давления. Он используются для блокировки импульсных линий и для проверки нулевой точки измерительного преобразователя давления.

У конструкций с контрольным соединением возможно подключение контрольного прибора для проверки характеристики измерительного преобразователя давления.

Особенности

  • Для агрессивных и не агрессивных жидкостей и газов
  • Макс. рабочее давление 420 бар.

Область применения [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Область применения

3-х ходовой вентильный блок поставляется в версиях для агрессивных и не агрессивных жидкостей и газов.

С помощью соотв. монтажной панели возможен монтаж на стену, крепеж на монтажное основание или трубный монтаж.

Дизайн

Для версии для не агрессивных измеряемых веществ можно выбирать между трубным резьбовым соединением с накидным кольцом и приварной цапфой в качестве подключения к процессу.

Версия для агрессивных измеряемых веществ всегда имеет трубное резьбовое соединение с накидным кольцом.

Обе версии по выбору поставляются с контрольным соединением M20x1.5.

Вентили имеют внутреннюю ходовую резьбу.

Используемые материалы



Для не агрессивных жидкостей и газов

Для агрессивных жидкостей и газов

Деталь

Материал

мат. No.

Материал

мат. No.

Корпус

P250GH

1.0460

X 6 CrNiMoTi 17 12 2

1.4571/316Ti

Колпаки

C 35

1.0501

Шпиндели

X 12 CrMoS 17

1.4104

Конус

X 35 CrMo 17 улучшенный

1.4122

Седла вентиля

X 6 CrNiMoTi 17 12 2

1.4571/316Ti

Прокладки

PTFE

-

PTFE

-




Функции

3-х ходовой вентильный блок DN 8 стандартно выполняет 2 функции:

  • блокировка импульсных линий
  • контроль нулевой точки измерительного преобразователя давления

Все версии могут быть поставлены и с контрольным соединением, которому может быть подключен контрольный прибор для проверки характеристики измерительного преобразователя давления.

Дополнительно

Набор принадлежностей для 3-х ходового вентильного блока DN 8 для установки во фланец

  • B11: 4 винта M10x55 по DIN EN 24014, 4 шайбы, 2 плоских уплотнительных кольца
  • B16: 4 винта M10x55 по DIN EN 24014, 4 шайбы, 2 O-кольца (FPM 90)
  • B31: 4 винта 7/16-20 UNF x 21/8 дюйма по ASME B18.2.1, 2 плоских уплотнительных кольца
  • B34: 4 винта 7/16-20 UNF x 21/8 дюйма по ASME B18.2.1, 2 O- кольца (FPM 90)

Шайбы Ø 10.5 по DIN 125

Плоские уплотнительные кольца из PTFE, макс. доп. 420 бар, 80 °C

O-кольцо по DIN 3771, 20 x 2,65 – S – FPM90; макс. доп. 420 бар, 120 °C

Указание: винты M10 разрешены только до PN 160!

Монтажная панель

Из стального листа, гальваническая оцинковка

  • M11: для монтажа на стену или для крепежа на монтажную опору (шаг растра 72 мм)
    Объем поставки:
    • 1 монтажная панель с крепежными винтами для установки на вентильный блок
  • M12: для трубного монтажа
    Объем поставки:
    • 1 монтажная плата M11
    • 2 хомута с гайками и шайбами для трубы с макс. ∅ 60,3 мм

Характеристика

3-х ходовой вентильный блок DN 8, доп. рабочее давление в зависимости от доп. рабочей температуры

Характеристика [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Чертеж

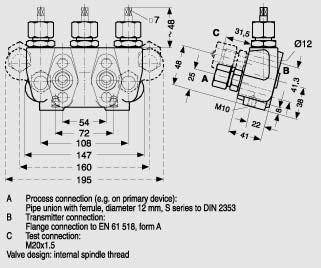

3-х ходовой вентильный блок DN 8 с резьбовым трубным соединение, размеры в мм

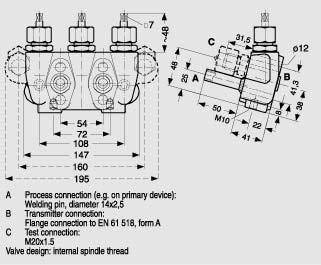

3-х ходовой вентильный блок DN 8 с приварной цапфой, размеры в мм

Монтажная панель 7MF9006-6.. для вентильного блока, размеры в мм

Схема подключения

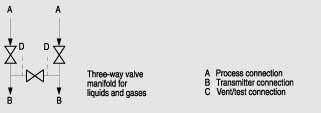

3-х ходовой вентильный блок DN 8, схема

Схема подключения [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF9416-1B.ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 8 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: РЕЗЬБОВОЕ СОЕДИНЕНИЕ, ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ36 - 8 недель (C)1
7MF9416-1C.ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 8 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: РЕЗЬБОВОЕ СОЕДИНЕНИЕ, ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ, С ПОДСОЕДИНЕНИЕМ ДЛЯ КАЛИБРОВКИ3.56 - 8 недель (C)1
7MF9416-1D.ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 8 400 BAR ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: РЕЗЬБОВОЕ СОЕДИНЕНИЕ, ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ36 - 8 недель (C)1
7MF9416-1E.ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 8 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: РЕЗЬБОВОЕ СОЕДИНЕНИЕ, ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ, С ПОДСОЕДИНЕНИЕМ ДЛЯ КАЛИБРОВКИ3.56 - 8 недель (C)1
7MF9416-2C.ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 8 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: ПРИВАРНЫЕ ЦАПФЫ , ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ36 - 8 недель (C)1
7MF9416-2D.ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 8 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: ПРИВАРНЫЕ ЦАПФЫ , ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ, С ПОДСОЕДИНЕНИЕМ ДЛЯ КАЛИБРОВКИ3.56 - 8 недель (C)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF9006-6EAМОНТАЖНАЯ ПЛАТА ДЛЯ ВЕНТИЛЬНЫХ БЛОКОВ, ИЗ ОЦИНКОВАННОГО МЕТАЛЛИЧЕСКОГО ЛИСТА, СТАЛЬ 1.0122 ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР72 X 72 MM)0.56 - 8 недель (C)1
7MF9006-6GAМОНТАЖНАЯ ПЛАТА ДЛЯ ВЕНТИЛЬНЫХ БЛОКОВ , ИЗ ОЦИНКОВАННОГО СТАЛЬНОГО ЛИСТА , СТАЛЬ 1.0122, ДЛЯ МОНТАЖА НА ТРУБУ0.76 - 8 недель (C)1
7MF9010-5CCДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/16-20 UNF X 2 1/8 INCH. 4 ШАЙБЫ , 2 ПРОКЛАДКИ0.26 - 8 недель (C)1
7MF9010-6ADДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M10 X 55, 4 ШАЙБЫ 2 ПРОКЛАДКИ0.26 - 8 недель (C)1
7MF9010-6CCДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M10 X 55, 4 ШАЙБЫ 2 O-ПРОКЛАДКИ(FPM 80) ДО 160 BAR0.26 - 8 недель (C)1
7MF9410-5CAДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/16-20 UNF X 2 1/8 INCH, 4 ШАЙБЫ , 2 O-ПРОКЛАДКИ(FPM 90)0.26 - 8 недель (C)1
