Трех- и пятивентильные блоки для вертикальных импульсных линий - Shut-off valves for differential pressure transmitters

Трех- и пятивентильные блоки для вертикальных импульсных линий - Shut-off valves for differential pressure transmitters

Эти 3-х и 5-ти шпиндельные вентильные блоки были специально разработаны для вертикальных импульсных линий. вентильные блоки используются для блокировки импульсных линий и для проверки нулевой точки измерительного преобразователя давления.

5-ти шпиндельный вентильный блок доп. обеспечивает сборос давления со стороны измерительного преобразователя и контроль характеристики измерительного преобр. давления.

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Особенности

  • Для вертикальных импульсных линий
  • Макс. рабочее давление 420 бар
  • Измерительные преобразователи давления серии DS могут обслуживаться и считываться с фронтальной стороны

Область применения

3-х и 5-ти шпиндельные вентильные блоки для вертикальных импульсных линий предназначены для жидкостей и газов. Вентильные блоки прифланцовываются к измерительному преобразователю давления.

Область применения [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Дизайн

Все версии вентильных блоков имеют подключение к процессу ½-14 NPT.

Соединение для измерительного преобразователя давления выполнено как фланцевое соединение по EN 61518, форма В.

B. 2-х и 5-ти шпиндельный вентильный блок дополнительно имеет вентиляционное и контрольное соединение ¼-18 NPT.

Вентили блока имеют наружнюю ходовую резьбу.

Используемые материалы:

Деталь

Материал

мат. No.

Корпус

X 2 CrNiMo 17 13 2

1.4404/316L

Конус

X 6 CrNiMoTi 17 12 2

1.4571/316Ti

Шпиндели

X 2 CrNiMo 18 10

1.4404/316L

Колпаки

X 5 CrNiMo 18 10

1.4401/316

Прокладки

PTFE

-




Функции

Функции всех вентильных блоков:

  • блокировка импульсных линий
  • контроль нулевой точки измерительного преобразователя давления

Доп. функции 2-х или 5-ти шпиндельных вентильных блоков через вентиляционное и контрольное соединение:

  • сброс давления со стороны измерительного преобразователя
  • контроль характеристики измерительного преобразователя давления

Дополнительно

Набор принадлежностей (соединение вентильный блок-измерительный преобразователь давления

  • K16: 4 винта M10x45 по DIN EN 24 014, 4 шайбы, 2 плоские уплотнительные кольца
  • K36: 4 винта 7/16-20 UNF x 13/4 дюйма по ASME B 18.2.1, 2 плоские уплотнительные кольца

Шайбы Ø 10.5 по DIN 125

Плоские уплотнительные кольца из PTFE, макс. доп. 420 бар, 80 °C

Указание: фланцевое соединение с винтами M10 разрешено только до PN 160!

Монтажный уголок для монтажа на стенку или для крепежа на монтажную опору

С крепежными винтами для установки на вентильный блок

  • M17: для 3-х шпиндельного вентильного блока
  • M18: для 5-ти шпиндельного вентильного блока

Монтажный уголок для монтажа на стояк 2“

С крепежными винтами для установки на вентильный блок

  • M19: для 3-х шпиндельного вентильного блока

Монтажный хомут (2 шт.)

M16: для крепежа монтажного уголка M17, M18 и M19 на трубу

Вентильный блок 100 бар, подходит для кислорода

  • для 3-х шпиндельного вентильного блока
  • для 5-ти шпиндельного вентильного блока

Характеристика

Доп. рабочее давление в зависимости от доп. рабочей температуры

Характеристика [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Чертеж

3-х шпиндельный вентильный блок для вертикальных импульсных линий, размеры в мм

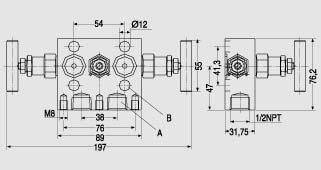

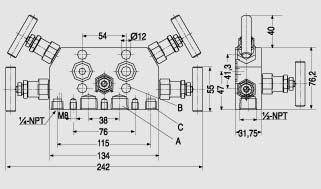

5-ти шпиндельный вентильный блок для вертикальных импульсных линий, размеры в мм

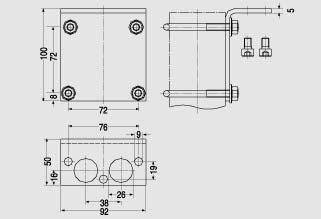

Монтажный уголок (7MF9006-6NA)/(M17) для 3-х шпиндельного вентильного блока, размеры в мм

Монтажный уголок (7MF9006-6PA)/(M18) для 5-ти шпиндельного вентильного блока, размеры в мм

Монтажный уголок (7MF9006-6QA)/(M19) для 3-х и 5-ти шпиндельного вентильного блока, размеры в мм

Схема подключения

3-х шпиндельный вентильный блок для вертикальных импульсных линий, схема

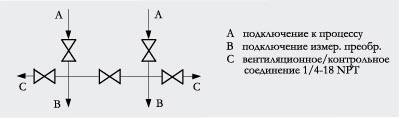

5-ти шпиндельный вентильный блок для вертикальных импульсных линий, схема

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF9413-1DAВЕНТИЛЬНЫЙ БЛОК ДЛЯ ВЕРТИКАЛЬНЫХ ИМПУЛЬСНЫХ ЛИНИЙ (СПЕЦИАЛЬНО ДЛЯ SITRANS P СЕРИИ DS), МАТЕРИАЛ: ИЗ НЕРЖ.СТАЛИ СТАЛЬ 1.4404, МАКС.ДАВЛЕНИЕ 420 BAR ПРИ 120 ГРАДУСОВ ДЛЯ ЖИДКОСТЕЙ И ГАЗОВ;ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ПО DIN IEC65B/333/CDV FORM B (ORDER ACCESSOR65B/333/CDV FORM B (ORDER ACCESSORIES WITH ORDER CODE) VERSION: THREE-WAY VALVE MANIFOLD CONSTRUCTIONAL TEST AND ACCEPTANCE TEST: WITHOUT CERTIFICATE PRESSURE EQUIPMENT DIREKTIVE F. GAS 1/LIQUIDS 1 ART. 3.3 SEP2.56 - 8 недель (C)1
7MF9413-1DBВЕНТИЛЬНЫЙ БЛОК ДЛЯ ВЕРТИКАЛЬНЫХ ИМПУЛЬСНЫХ ЛИНИЙ (СПЕЦИАЛЬНО ДЛЯ SITRANS P СЕРИИ DS), МАТЕРИАЛ: ИЗ НЕРЖ.СТАЛИ СТАЛЬ 1.4404, МАКС.ДАВЛЕНИЕ 420 BAR ПРИ 120 ГРАДУСОВ ДЛЯ ЖИДКОСТЕЙ И ГАЗОВ;ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ПО DIN IEC65B/333/CDV FORM B (ORDER ACCESSOR65B/333/CDV FORM B (ORDER ACCESSORIES WITH ORDER CODE) VERSION: THREE-WAY VALVE MANIFOLD CONSTRUCTIONAL TEST AND ACCEPTANCE TEST: WITH FACTORY TEST CERTIFICATE EN 10204-2.2 PRESSURE EQUIPMENT DIREKTIVE F. GAS 1/....2.56 - 8 недель (C)1
7MF9413-1DDВЕНТИЛЬНЫЙ БЛОК ДЛЯ ВЕРТИКАЛЬНЫХ ИМПУЛЬСНЫХ ЛИНИЙ (СПЕЦИАЛЬНО ДЛЯ SITRANS P СЕРИИ DS), МАТЕРИАЛ: ИЗ НЕРЖ.СТАЛИ СТАЛЬ 1.4404, МАКС.ДАВЛЕНИЕ 420 BAR ПРИ 120 ГРАДУСОВ ДЛЯ ЖИДКОСТЕЙ И ГАЗОВ;ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ПО DIN IEC65B/333/CDV FORM B (ORDER ACCESSOR65B/333/CDV FORM B (ORDER ACCESSORIES WITH ORDER CODE) VERSION: THREE-WAY VALVE MANIFOLD CONSTRUCTIONAL TEST AND WITH MATERIAL ACCEPTANCE TEST CERTIFICATE EN 10204-3.1 B PRESSURE EQUIPMENT DIREKTIVE F. GAS 1/LIQ....2.56 - 8 недель (C)1
7MF9413-1E.ВЕНТИЛЬНЫЙ БЛОК ДЛЯ ВЕРТИКАЛЬНЫХ ИМПУЛЬСНЫХ ЛИНИЙ (СПЕЦИАЛЬНО ДЛЯ SITRANS P СЕРИИ DS), МАТЕРИАЛ: ИЗ НЕРЖ.СТАЛИ СТАЛЬ 1.4404, МАКС.ДАВЛЕНИЕ 420 BAR ПРИ 120 ГРАДУСОВ ДЛЯ ЖИДКОСТЕЙ И ГАЗОВ;ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ПО DIN IEC65B/333/CDV FORM B (ORDER ACCESSOR65B/333/CDV FORM B (ORDER ACCESSORIES WITH ORDER CODE) VERSION: FIVE-WAY VALVE MANIFOLD PRESSURE EQUIPMENT DIREKTIVE F. GAS 1/LIQUIDS 1 ART. 3.3 SEP3.56 - 8 недель (C)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF9006-6KAБУГЕЛИ 2 ШТУКИ ДЛЯ КРПЕЖА 7MF9006-6LA И -6MA (M14 И M15) К ТРУБЕ0.156 - 8 недель (C)1
7MF9006-6NAМОНТАЖНЫЙ НАБОР ДЛЯ ВЕНТИЛЬНОГО БЛОКА. 7MF9412-1D*+7MF9413-1D* ИЗ СТАЛИ , СТАЛЬ 14301 ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР 72 MM)1.256 - 8 недель (C)1
7MF9006-6PAМОНТАЖНЫЙ НАБОР ДЛЯ VALVE MANIF. 7MF9412-1E*+7MF9413-1E* ИЗ СТАЛИ , СТАЛЬ 14301 ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР 72 MM)1.256 - 8 недель (C)1
7MF9006-6QAМОНТАЖНЫЙ НАБОР ДЛЯ VALVE MANIF. 7MF9413-1D*+7MF9413-1E* ИЗ СТАЛИ , СТАЛЬ 14301 ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР 72 MM)1.256 - 8 недель (C)1
7MF9411-5DBДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/26-20 UNF X 1 3/4 INCH. ANSI B 18.2.1 2 ПРОКЛАДКИ0.26 - 8 недель (C)1
7MF9411-6BBДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M 10 X 45,DIN EN 24014 2 ПРОКЛАДКИ0.26 - 8 недель (C)1
