3-х и 5-ти ходовые вентильные блоки DN 5 используются для блокировки импульсных линий и для проверки нулевой точки измерительного преобразователя давления. 5-ти ходовой вентильный блок дополнительно обеспечивает продувку импульсных линий. |
Особенности - Для агрессивных и не агрессивных жидкостей и газов
- Макс. рабочее давление 420 бар, при конструкции для кислорода макс. 100 бар
|
Область применения3-х и 5-ти ходовой вентильный блок поставляется в версиях для агрессивных и не агрессивных жидкостей и газов. С помощью соотв. монтажной панели возможен монтаж на стену, крепеж на монтажное основание или трубный монтаж. |
Область применения [PDF] |
ДизайнПодключение к процессу 3-х и 5-ти ходового вентильного блока это трубное резьбовое соединение с накидным кольцом. Оба вентильный блока имеют 2 фланцевых соединения для подключения измерительного преобразователя давления. 5-ти ходовой вентильный блок дополнительно имеет 2 продувочных соединения. В зависимости от конструкции вентильный блок имеет 3 или 5 вентилей, с внутренней ходовой резьбой каждый. Используемые материалы | | Для не агрессивных жидкостей и газов | Для агрессивных жидкостей и газов | | Деталь | Материал | мат. No. | Материал | мат. No. | | Корпус | P250GH | 1.0460 | X 6 CrNiMoTi 17 12 2 | 1.4571/316Ti | | Колпаки | C 35 | 1.0501 | | Шпиндели | X 12 CrMoS 17 | 1.4104 | | Конус | X 35 CrMo 17 улучшенный | 1.4122 | | Седла вентиля | X 6 CrNiMoTi 17 12 2 | 1.4571/316Ti | | Прокладки | PTFE | - | PTFE | - |
|
Функции - Блокировка импульсных линий
- Контроль нулевой точки измерительного преобразователя давления
- 5-ти ходовой вентильный блок дополнительно обеспечивает продувку импульсных линий.
|
ДополнительноНабор принадлежностей для 2-х и 5-ти ходового вентильного блока DN 5 для установки во фланец - B11: 4 винта M10x55 по DIN EN 24014, 4 шайбы, 2 плоских уплотнительных кольца
- B15 (подходит для кислорода): 4 винта M10x55 по DIN EN 24014, 4 шайбы, 2 плоских уплотнительных кольца
- B16: 4 винта M10x55 по DIN EN 24014, 4 шайбы, 2 O-кольца (FPM 90)
- B31: 4 винта 7/16-20 UNF x 21/8 дюйма по ASME B18.2.1, 2 плоских уплотнительных кольца
- B34: 4 винта 7/16-20 UNF x 21/8 дюйма по ASME B18.2.1, 2 O- кольца (FPM 90)
Шайбы Ø 10.5 по DIN 125 Плоские уплотнительные кольца из PTFE, макс. доп. 420 бар, 80 °C O-кольцо по DIN 3771, 20 x 2,65 – S – FPM90; макс. доп. 420 бар, 120 °C Указание: винты M10 разрешены только до PN 160! Монтажная панель Из стального листа, гальваническая оцинковка - M11: для монтажа на стену или для крепежа на монтажную опору (шаг растра 72 мм)
Объем поставки: - 1 монтажная панель 7MF9006-6EA с крепежными винтами для установки на вентильный блок
- M12: для трубного монтажа
Объем поставки: - 1 монтажная плата M11
- 2 хомута с гайками и шайбами для трубы с макс. э 60,3 мм
Вентильный блок 100 бар, подходит для кислорода S12: (только в комбинации с конструкциями для агрессивных жидкостей и газов): подходит для кислорода |
Характеристика [PDF] |

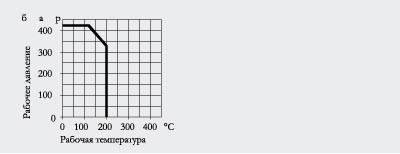

Характеристика  Доп. рабочее давление в зависимости от рабочей температуры |

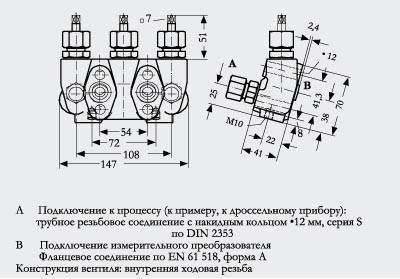

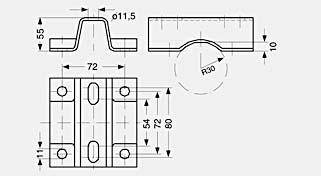

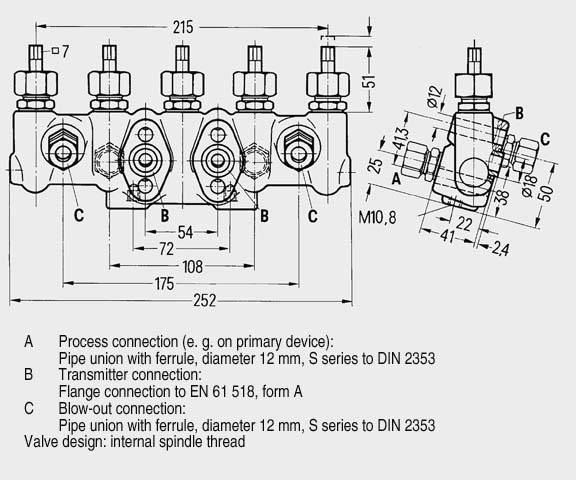

Чертеж  3-х ходовой вентильный блок DN 5, размеры в мм  5-ти ходовой вентильный блок DN 5, размеры в мм  Монтажная панель 7MF9006-6.. для вентильного блока, размеры в мм |

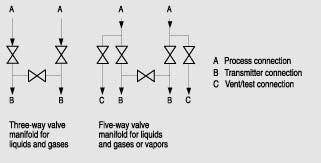

Схема подключения  3-х и 5-ти ходовые вентильные блоки, схема |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MF9410-1E. | ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: РЕЗЬБОВОЕ СОЕДИНЕНИЕ, ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ | 4.4 | 6 - 8 недель (C) | 1 | | 7MF9410-1F. | ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: РЕЗЬБОВОЕ СОЕДИНЕНИЕ, ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ | 4.4 | 6 - 8 недель (C) | 1 | | 7MF9410-3E. | ПЯТИХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: РЕЗЬБОВОЕ СОЕДИНЕНИЕ, ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ | 4.4 | 6 - 8 недель (C) | 1 | | 7MF9410-3F. | ПЯТИХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ПОДКЛЮЧЕНИЕ К ПРОЦЕССУ: РЕЗЬБОВОЕ СОЕДИНЕНИЕ, ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ | 4.4 | 6 - 8 недель (C) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MF9006-6EA | МОНТАЖНАЯ ПЛАТА ДЛЯ ВЕНТИЛЬНЫХ БЛОКОВ, ИЗ ОЦИНКОВАННОГО МЕТАЛЛИЧЕСКОГО ЛИСТА, СТАЛЬ 1.0122 ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР72 X 72 MM) | 0.5 | 6 - 8 недель (C) | 1 | | 7MF9006-6GA | МОНТАЖНАЯ ПЛАТА ДЛЯ ВЕНТИЛЬНЫХ БЛОКОВ , ИЗ ОЦИНКОВАННОГО СТАЛЬНОГО ЛИСТА , СТАЛЬ 1.0122, ДЛЯ МОНТАЖА НА ТРУБУ | 0.7 | 6 - 8 недель (C) | 1 | | 7MF9010-5CC | ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/16-20 UNF X 2 1/8 INCH. 4 ШАЙБЫ , 2 ПРОКЛАДКИ | 0.2 | 6 - 8 недель (C) | 1 | | 7MF9010-6AD | ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M10 X 55, 4 ШАЙБЫ 2 ПРОКЛАДКИ | 0.2 | 6 - 8 недель (C) | 1 | | 7MF9010-6AE | ДОПОЛНИТЕЛЬНЫЙ НАБОР ДЛЯ КИСЛОРОДА 4 ВИНТА M10 X 55, 2 ШАЙБЫ 2 ПРОКЛАДКИ | 0.2 | 6 - 8 недель (C) | 1 | | 7MF9010-6CC | ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M10 X 55, 4 ШАЙБЫ 2 O-ПРОКЛАДКИ(FPM 80) ДО 160 BAR | 0.2 | 6 - 8 недель (C) | 1 | | 7MF9410-5CA | ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/16-20 UNF X 2 1/8 INCH, 4 ШАЙБЫ , 2 O-ПРОКЛАДКИ(FPM 90) | 0.2 | 6 - 8 недель (C) | 1 |
|
|
