термостат, 6 или 12 измерительных каналов - Принадлежности

Термостат компенсации поддерживает постоянную температуру клемм термокомпенсации при измерениях температуры с помощью термопар.

Дизайн

Термостат компенсации состоит из алюминиевого блока, в который встроены шесть или двенадцать компенсирующих сенсоров, регулятора, подогрева и сетевого блока.

Алюминиевый блок, регулятор, подогрев и сетевой блок расположены в двух залитых синтетической смолой блоках. Благодаря этому достигается равномерное распределение температуры и защита от внешних влияний. Блоки закреплены жестяными хомутами на основной плате, тем самым достигается высокая устойчивость к тряске.

Для контроля температуры в алюминиевом блоке (термостат) прибор имеет красную сигнальную лампу, которая видная снаружи на дверце. Кроме этого могут быть установлены

термометр сопротивления Pt 100 или
электронное контрольное устройство с релейным выходом, чей контакт покоя размыкается при помехе.

Термостат компенсации имеет корпус из стального листа.

Функции

Принцип работы

Температура алюминиевого блока с помощью электронного двухпозиционного регулятора, который включает нагрев и имеет небольшой гистерезис, постоянно поддерживается на 50, 60 или 70 °C (122, 140 или 158 °F).

Разница между напряжением измерительного сенсора и напряжением компенсирующего сенсора при постоянной температуре компенсирующих устройств является мерой для температуры на месте измерения. Сенсоры гальванически отделены друг от друга и от сети.

Технические данные

Термостат, 6 или 12 измерительных каналов
Кол-во мест измерения	6 или 12
Эталонная температура	50, 60 или 70 °C (122, 140 или 158 °F)
Границы погрешности	0.5 °C (0.9 °F)
Эффект воздействия внешней температуры	0.2 °C / 10 K (0.36 °F/18 °F) изменения температуры
Границы погрешности регулирования	0.05 °C (0.09 °F)
Допустимая температура окружающей среды	от -20 до +45 °C (от -4 до +113 °F)
Питание (в зависимости от конструкции) от 48 до 63 Гц, 24 110 или 220 В AC ± 15 %,	Время нагрева
Около 30 VA	Около 10 мин
24 В DC, около 30 Вт	Около 10 мин
24 В DC, около 17 Вт	Около 20 мин
Класс защиты	IP54 по DIN 40050
Вибропрочность	Частота	Ускорение	Конт. время
	от 5 до 55 Гц	1 г, постоянно	4 мин
	30 Гц	10 г	1 мин
Вес	Около 9.5 кг (20.9 lb)

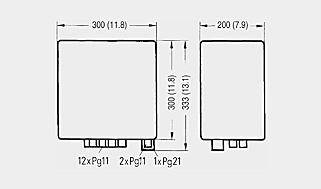

Чертеж

Термостат компенсации 7MC2933, размеры в мм (дюймов)

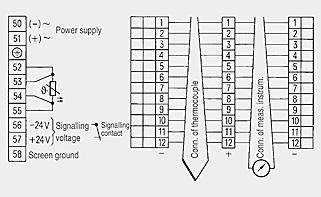

Схема подключения

Термостат компенсации 7MC2933, схема соединения

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MC2933-1....	ТЕРМОСТАТ ДЛЯ ХОЛОДНОГО СПАЯ ДЛЯ 6 ИЛИ 12 ИЗМЕРИТЕЛЬНЫХ ТОЧЕК.ОПОРНАЯ ТЕМПЕРАТУРА 50 ГР.С	9.5	по запросу (X)	1
7MC2933-2....	ТЕРМОСТАТ ДЛЯ ХОЛОДНОГО СПАЯ ДЛЯ 6 ИЛИ 12 ИЗМЕРИТЕЛЬНЫХ ТОЧЕК.ОПОРНАЯ ТЕМПЕРАТУРА 80 ГР.С	9.5	по запросу (X)	1
7MC2933-3....	ТЕРМОСТАТ ДЛЯ ХОЛОДНОГО СПАЯ ДЛЯ 6 ИЛИ 12 ИЗМЕРИТЕЛЬНЫХ ТОЧЕК.ОПОРНАЯ ТЕМПЕРАТУРА 70 ГР.С	9.5	по запросу (X)	1
