термостат, 12 или 24 измерительных каналов - Принадлежности

термостат, 12 или 24 измерительных каналов - Принадлежности

Термостат компенсации поддерживает постоянную температуру клемм термокомпенсации при измерениях температуры с помощью термопар.

Дизайн

Термостат компенсации состоит из алюминиевого блока, в который встроены двенадцать или двадцать четыре компенсирующих сенсора, регулятора, подогрева и сетевого блока.

Алюминиевый блок, регулятор, подогрев и сетевой блок сконструированы по кварцево-модульной технике. Благодаря этому достигается равномерное распределение температуры и защита от внешних влияний.

Для контроля температуры в алюминиевом блоке (термостат) установлены термометр сопротивления Pt 100 и электронное контрольное устройство с релейным выходом или выходом DC 24 V. Контрольное устройство срабатывает при повышенной или пониженной температуре блока сравнивающих приборов, а также при выпадании сетевого напряжения.

В дверце находится лампочка индикации “Работа”.

Термостат сравнивающих приборов имеет корпус из стального листа.

Функции

Принцип работы

Температура алюминиевого блока с помощью электронного двухпозиционного регулятора, который включает нагрев и имеет небольшой гистерезис, постоянно поддерживается на 50, 60 или 70 °C (122, 140 или 158 °F).

Разница между напряжением измерительного сенсора и напряжением компенсирующего сенсора при постоянной температуре компенсирующих устройств является мерой для температуры на месте измерения. Сенсоры гальванически отделены друг от друга и от сети.

Технические данные

Термостат, 12 или 24 измерительных каналов

Кол-во мест измерения

12 или 24

Эталонная температура

50, 60 или 70 °C (122, 140 или 158 °F)

  • Границы погрешности

0.5 K (0.9 °F)

Допустимая внешняя температура при эталонной температуре:



  • 50 °C (122 °F)

от -20 до +45 °C (от -4 до +113 °F)

  • 60 или 70 °C (32 или 158 °F)

от -20 до +65 °C (от -4 до +149 °F)

Эффект воздействия внешней температуры

0.2 K (0.36 °F) на 10 K (1.8 °F) изменения температуры

Границы погрешности регулирования температуры

0.05 K (0.09 °F)

Контрольная схема



  • Верхняя точка переключения

≤ эталонная температура + 5 K (9 °F)

  • Нижняя точка переключения

≤ эталонная температура - 5 K (-9 °F)

Сигнальное реле

Контакт покоя размыкается при неполадке

  • Коммутационная способность

Макс. 10 VA (макс. 240 В AC, макс. 0.5 A)

Питание

от 47 до 63 Гц, 24, 110 или 220 В AC ± 15%, около 30 VA; 24 В DC ± 10%, около 30 Вт

Время нагрева

Около 10 мин

Класс защиты

IP55 по DIN 40050

Вес

Около 13 кг (28.7 lb)




Чертеж

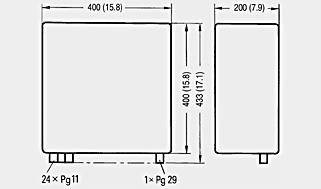

Термостат компенсации 7MC2930, размеры в мм (дюймах)

Схема подключения

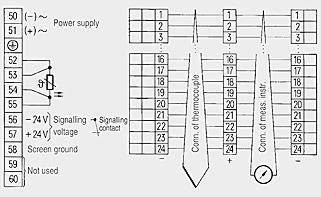

Термостат компенсации 7MC2930, схема соединения

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MC2930-1....ТЕРМОСТАТ ДЛЯ ХОЛОДНОГО СПАЯ ДЛЯ12 ИЛИ 12 ИЗМЕРИТЕЛЬНЫХ ТОЧЕК.ОПОРНАЯ ТЕМПЕРАТУРА 50 ГР.С13по запросу (X)1
7MC2930-2....ТЕРМОСТАТ ДЛЯ ХОЛОДНОГО СПАЯ ДЛЯ 12 ИЛИ 24 ИЗМЕРИТЕЛЬНЫХ ТОЧЕК.ОПОРНАЯ ТЕМПЕРАТУРА 60 ГР.С13по запросу (X)1
7MC2930-3....ТЕРМОСТАТ ДЛЯ ХОЛОДНОГО СПАЯ ДЛЯ 6 ИЛИ 12 ИЗМЕРИТЕЛЬНЫХ ТОЧЕК.ОПОРНАЯ ТЕМПЕРАТУРА 70 ГР.С13по запросу (X)1
