Термометр сопротивления с резьбовым соединением для высокого давления

Разделы

Термометр сопротивления с резьбовым соединением для высокого давления - Термометры сопротивления

Термометр сопротивления с резьбовым соединением для высокого давления - Термометры сопротивления

Ввинчивающийся термометр сопротивления высокого давления с соединительной головкой и консолью подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F) и может поставляться также со встроенным измерительным преобразователем температуры.

Технические данные

Ввинчивающийся термометр сопротивления высокого давления с соединительной головкой и консолью

Конструкция

По DIN 43765:

Защитная трубка


  • Форма

Как 2G, DIN 43772; цилиндрическая, ∅ 11 мм,(0.43 дюймов), толщина стенки 2 мм (0.08 дюймов)
  • Дополнительная нагрузка

До 50 бар (725.2 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)

Ввинчивающаяся цапфа

G1; подходит уплотнительное кольцо 33 x 39, как форма C или D, DIN 7603

Измерительная вставка

Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дуймов)из нерж. стали; соединительный цоколь с прижимными пружинами

Время перехода (по VDI/VDE 3 522)

(по VDI/VDE 3 522)


  • В воде со скоростью протока v = 0.4 м/с (1.31 ft/с)

t 0.5 = 32 сек, t0.9 = 96 сек
  • В воздухе со скоростью протока v = 1 м/с (3.28 ft/с)

t 0.5 = 2.2 мин, t0.9 = 6.8 мин

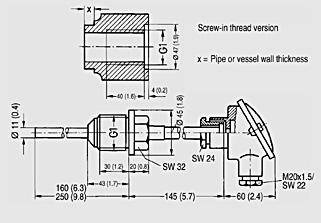

Чертеж

Ввинчивающийся термометр сопротивления высокого давления с соединительной головкой и консолью, размеры в мм (дюймах)

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MC1008-6DA1.ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С РЕЗЬБОЙ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.834 - 6 недель (B)1
7MC1008-6DB1.ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С РЕЗЬБОЙ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.866 - 8 недель (C)1
7MC1008-7DA1.ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С РЕЗЬБОЙ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 250MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.934 - 6 недель (B)1
7MC1008-7DB1.ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С РЕЗЬБОЙ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 250MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.946 - 8 недель (C)1
