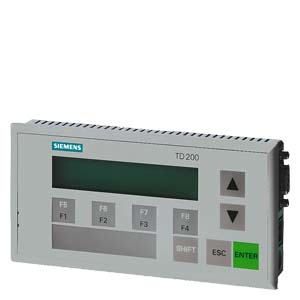

Текстовый дисплей TD 200

Разделы

Текстовый дисплей TD 200
  • Удобный текстовый дисплей для программируемых контроллеров S7-200.
  • Оперативное управление и мониторинг:отображение текстовых сообщений, изменение параметров настройки системы, установка входов и выходов.
  • Непосредственное подключение к интерфейсу центрального процессора с помощью входящего в комплект поставки PPI кабеля или включение в PPI сеть (возможно подключение через EM 277).
  • Отсутствие необходимости в использовании отдельного блока питания.
  • Настройка параметров c помощью специального мастера пакета STEP 7 Micro/WIN без использования дополнительного программного обеспечения.
  • Выполнение операций настройки с помощью встроенной системы меню.






Область применения

Текстовый дисплей TD 200

Текстовый дисплей SIMATIC TD 200 является наиболее простым устройством для создания интерфейса оператора с программируемым контроллером SIMATIC S7-200.

TD 200 позволяет производить:

  • отображение оперативных сообщений с поддержкой кириллицы;
  • изменение параметров настройки программы;
  • ручной запуск и остановку машин и механизмов путем устанвки входов и выходов контроллера.






Дизайн

Текстовый дисплей TD 200

Дисплей соединяется с контроллером PPI кабелем, входящим в комплект его поставки, и не требует использования дополнительного источника питания. К одному программируемому контроллеру S7-200 допускается подключение нескольких дисплеев TD 200.

TD 200 имеет следующие конструктивные особенности:

  • Прочный пластиковый корпус со степенью защиты лицевой панели IP 65: Повышенная устройчивость к воздействию влаги.
  • Толщина корпуса 27 мм: возможность установки в шкафы и пульты управления, а также использования в качестве ручной панели.
  • LCD дисплей с внутренней светодиодной подсветкой: обеспечение хорошей читаемости информации даже в условиях недостаточного освещения.
  • Удобное расположение клавиш: назначение функциональных клавиш программируется.
  • Встроенный интерфейс для подключения соединительного кабеля.
  • Применение дополнительного блока питания =24 В: если дисплей удален от программируемого контроллера на расстояние более 2.5 м, то для его работы необходим блок питания =24 В. Для организации обмена данными между контроллером и дисплеем в этом случае рекомендуется использовать кабель PROFIBUS.
  • Этикетки для маркировки клавиш: используются для обозначения функционального назначения клавиш дисплея и вставляются в специальный паз с боковой части корпуса. Поэтому этикетки должны устанавливаться до монтажа дисплея в шкаф или пуль управления.




Функции

Текстовый дисплей TD 200

TD 200 выполняет следующие функции:

  • Отображение текстовых сообщений: до 80 текстовых сообщений, до 6 переменных на сообщение, поддержка кириллицы. Конфигурируемые опции подтверждения получения сообщений и защиты сообщений паролем. Использование до 64 статических аварийных сообщений с включением до 6 переменных на сообщение. Системные тексты на английском, немецком, французском, испанском и итальянском языках сохраняются в памяти дисплея. Формирование текстов сообщений на различных языках, включая русский.
  • Отображение и модификация текущих параметров: текущие значения технологических параметров могут отображаться на дисплее и модифицироваться с помощью его клавиш. Например, модификации могут подвергаться заданные значения регулируемой температуры, скорости и т.д.
  • Установка состояний входов и выходов: каждой из 8 программируемых функциональных клавиш присваивается свой бит в памяти центрального процессора. Это позволяет использовать клавиатуру для выполнения операций ручного управления, испытаний и диагностики без применения дополнительной аппаратуры.
  • Дополнительные функции и характеристики: обработка чисел с плавающей запятой, использование специальных символов для построения бар-графиков, использование различных блоков данных для подключения к одному центральному процессору нескольких текстовых дисплеев TD 200, использование парольной защиты для доступа к меню, модификация переменных и т.д.
  • Активизация режима редактирования в TD 200: переменные, включенные в тексты сообщений, могут редактироваться без использования клавиши Enter и позиционирования курсора на переменной.
  • Режимы установки битов памяти контроллера:
    • Установка бита:Нажатие на функциональную клавишу сопровождается установкой соответствующего бита в памяти контроллера. Сброс бита должен производиться из программы контроллера.
    • Мгновенная установка бита: Нажатие на функциональную клавишу сопровождается установкой соответствующего бита в памяти контроллера, ее отпускание - сбросом бита.
  • Поддержка кириллицы и новых наборов символов (греческого, латинского 2, турецкого).
Программирование

Для программирования TD 200 используется специальный мастер STEP 7 Micro/WIN 32 от V4 и выше. Дополнительного программного обеспечения для этой цели не требуется. Параметры конфигурации сохраняются в памяти центрального процессора S7-200.

Для обмена данными с TD 200 в памяти центрального процессора резервируются специальная область памяти. Через эту область TD 200 получает доступ к необходимым функциям центрального процессора.






Технические данные

Текстовый дисплей TD 200



6ES7272-0AA30-0YA0

Напряжение питания



Входное напряжение


    • Номинальное значение (DC)

24 В (через коммуникационный интерфейс CPUS7-22x или от внешнего источника). Встроенный в центральный процессор блок питания датчиков не нагружается.

Входной ток


    • Номинальное значение при 24 В DC

120 A

MPI


  • Скорость передачи (PPI), макс.

187.5 кбит/с

1-й встроенный интерфейс


  • Физический уровень

RS 485

Функциональность


    • PPI

Есть

PPI


    • Количество станций

126; S7-200, OP, TP, TBP, PG/PC

Визуализация



Дисплей


    • Тип

LCD
    • Количество линий

2
    • Количество символов на линию

20: ASCII, Cyrillic
    • Высота символов

5 mm

Условия эксплуатации



Рабочая температура


    • мин.

0 °C
    • макс.

60 °C

температура хранения и транспортировки


    • мин.

-40 °C
    • макс.

70 °C

Степень и класс защиты


    • IP 65

Есть; Лицевая панель

Размеры и масса


  • Масса, примерно

250 г
  • Ширина

148 мм
  • Высота

76 мм
  • Глубина

27 мм
  • Монтажный проем, ширина

138 мм
  • Монтажный проем, высота

68 мм
  • Толщина стенки шкафа управления

0.3 мм; от 0.3 дo 4 мм

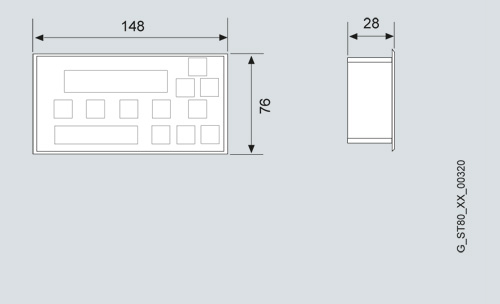

Чертеж

Текстовый дисплей TD 200

TD200




Дальнейшая информация

Текстовый дисплей TD 200

Дополнительную информацию Вы можете получить в Интернете по адресу:

http://www.siemens.com/simatic-micropanels






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7272-0AA30-0YA12APSIMATIC S7, ТЕКСТОВЫЙ ДИСПЛЕЙ TD 200 ДЛЯ S7-200, 2ХСТРОЧНЫЙ, С КАБЕЛЕМ (2,5M) И МОНТАЖНЫМИ ПРИНАДЛЕЖНОСТЯМИ, НАСТРОЙКА В СРЕДЕ STEP7-MICRO/WIN, БЕЗ СЕРТИФИКАТА ATEX 199.28
