SONOFLO SONOKIT ультразвуковой расходомер для монтажа на существующем трубопроводе

Разделы

SONOFLO SONOKIT ультразвуковой расходомер для монтажа на существующем трубопроводе - In-line ultrasonic flowmeters

SONOFLO SONOKIT ультразвуковой расходомер для монтажа на существующем трубопроводе - In-line ultrasonic flowmeters

SONOKIT это ультразвуковой расходомер на базе времени распространения сигнала для дооснащения существующих трубопроводов.

Комплект для дооснащения содержит все необходимые компоненты и специальный инструмент для установки в качестве одно- или двухтрекового расходомера.

Комплект предназначен для монтажа на пустые трубы или трубы под давлением без остановки трубопровода процесса (установка по методу Hot-Tap).

Просьба обращаться на Siemens для получения дополнительной информации по инструментам Hot-Tap и указаний по этому методу.

В системе SONOKIT электроакустические преобразователи находятся в протоке (смачиваются жидкостью). Поэтому точность измерения и производительность значительно лучше, чем у допплеровских или накладных расходомеров.

Особенности

  • Недорогое решение - содержит все необходимые для установки компоненты
  • SONOKIT может встраиваться в трубопроводы диаметров DN 200 до DN 4000 (8" до 160"), 1-трековая версия DN 100 до DN 2400 (4" до 96") - без остановки процесса или прерывания потока
  • Обводной трубопровод не требуется. SONOKIT выдерживает давление до 40 бар (580 psi) и температуру вещества от -20 °C до +200 °C (-4 °F и +392 °F).
  • Высокая точность - чем больше труба, тем точнее результат
  • Надежная конструкция и отсутствие подвижных частей гарантируют 100% отсутствие ТО и неисправностей для расходомера
  • SONOKIT поставляется с электроакустическими преобразователями с классом защиты корпуса IP68
  • Также он поставляется в прочной версии, которая может помещаться под землю или подвергаться постоянному затоплению.
  • Смачиваемые жидкостью электроакустические преобразователи гарантируют значительно лучшую точность измерения и производительность, чем у допплеровских или накладных расходомеров.
  • Автоматическое вычисление коэффициента калибровки при вводе данных геометрии трубы в измерительный преобразователь

Область применения

  • подача сырой воды с установок водоподготовки
  • системы водораспределения
  • иррегационные системы
  • гидроэлектростанции
  • установки централизованного теплоснабжения
  • установки охлаждающей воды в промышленности и на электростанциях
  • системы в нефтяной и нефтеперабатывающей промышленности
  • установки для подготовки сточных вод
  • установки для транспортировки не проводящих жидкостей





Дизайн

Комплект SONOKIT содержит все компоненты для подключения ультразвукового расходомера к существующей трубопроводной системе. При заказе можно выбирать между следующими опциями:

  • бумага для обматывания труб для монтажа измерительных датчиков
  • инструменты для выравнивания электроакустических преобразователей
  • монтажные пластины и тип измерительного преобразователя SONO 3000, согласно заказу
  • кабель

Технические данные



Погрешность



Типичная, в завсимости от точности измерения установки

≤ ± (0.5…1.5%)

Примечание

Погрешность зависит от точности осуществляемых на месте измерений. Это означает, что неточные измерения углов, расстояний между электроакустическими преобразователями, толщины стенок и диаметров труб напрямую сказываются на возможной погрешности. Измеренные значения вводятся в память измерительного преобразователя SONO 3000.

Требования к трубам

Требования к трубам



Диаметр

DN 100 … DN 4000 (4” … 160”)

Давление в трубопроводе

мaкс 40 bar (580 psi)

Температура в жидкости

Стандартная конструкция: -20 … +200 °C (-4 … +392 °F)

Корпус


  • Стандартная конструкция

IP68
  • Ex конструкция

EEx d IIC T3-T6, IP68 1)

Материалы


  • Клеммная коробка

Стандартная конструкция: PA 6.6, 100 °C (212 °F)
AISI 316, 200 °C (392 °F)
  • элемент электроакустического преобразователя

Стандартная конструкция: AISI 316, 200 °C (392 °F)

Материал существующей трубы


  • Сталь

Держатель электроакустического преобразователя: EN 10273 or EN 10216 (P235GH)



Монтажные пластины: EN 10273 or EN 10216 (P235GH)
  • Concrete

Держатель электроакустического преобразователя: ASTM 316 илиподобный



Монтажные пластины: (отсутствуют)
  • Нержавеющая сталь

Держатель электроакустического преобразователя: ASTM или подобный



Монтажные пластины: ASTM 316 или подобный

Толщина стенкитрубы


  • стальная труба (AISI 316 и St. 37.2 или соответствующийматериал)

Электроакустический преобразователь и держатели поставляются с длиной L = 160 мм. Возможная толщина стенки трубы до 20 мм (0.79 дюймов).
  • бетонная труба



Электроакустический преобразователь и держатели поставляются с длиной


1) ATEX готовится.



Требования к монтажу

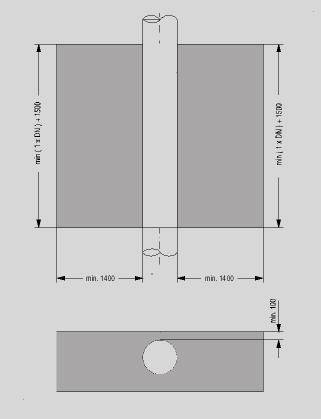

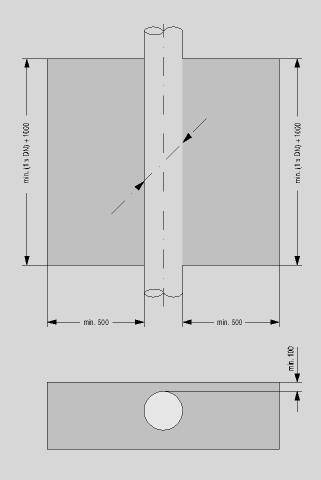

Для монтажа ультразвукового расходомера SONOFLO типа SONOKIT вокруг трубы должно быть следующее свободное место:

Монтаж на пустые трубы

Монтаж по методу Hot-Tap

Дополнительно

Аксессуары/запчасти

Преобразователи SONO 3200

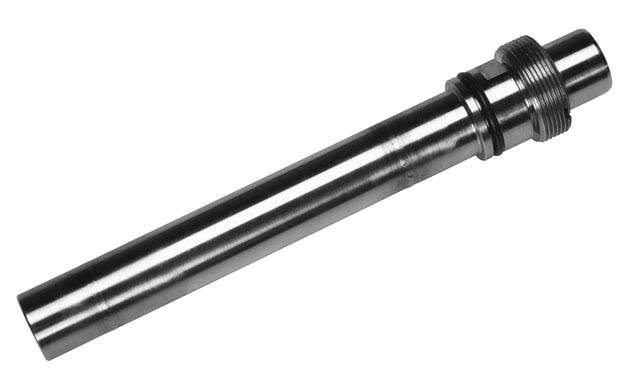

Электроакустический преобразователь SONO 3200 (элемент электроакустического преобразователя без корпуса клеммной коробки, включая модуль)

Тип преобразователя

Материал

Уплотнение

Ступень давления

Температуный диапазон[°C]

Длина [мм]

Заказной номер

Символ

O-уплотнение

316 SS

O-уплотнение

PN 40

‑20 … +200

90

FDK:085L1101



O-уплотнение

316 SS

O-уплотнение

PN 40

‑20 … +200

160

FDK:085B1406

O-уплотнение

316 SS

O-уплотнение

PN 40

‑20 … +200

230

FDK:085B1407



Transducer insert

Температурный диапазон[°C]

Длина [мм]

Заказной номер

Символ

‑20 … +200

90

FDK:085B1100



‑20 … +200

160

FDK:085B1419

‑20 … +200

230

FDK:085B1420



Terminal housing

Тип

Code No.

Symbol
  • Материал: PA 6.6, температурный диапазон: -20…+100°C

FDK:085B1403


  • Материал: ASTM 316, температурный диапазон: -20…+200°C

FDK:085B1402

Уплотнение для O-кольца преобразователя

PN 40, Материалы: 70 FFKM, температурный диапазон: -20…+200°C

FDK:085B1089





Accessories for SONOFLO ultrasonic flowmeter

Submersible kit

Тип/описание

Заказной номер

Символ

Submersible kit, IP68, 10 m w.g. rating

FDK:085L2403





Преобразователь SONO 3200

Transducers are available in two versions: Flange type or O-ring type.

Transducers are constructed in three parts:

  • Terminal housing
  • Transducer element
  • Tranducer insert

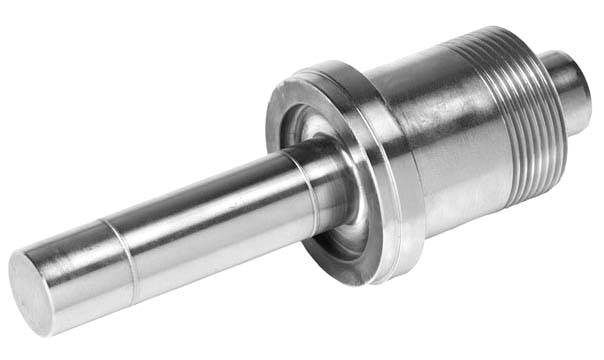

Transducer element flange version

Terminal box, transducer element and insert are identical in both versions.

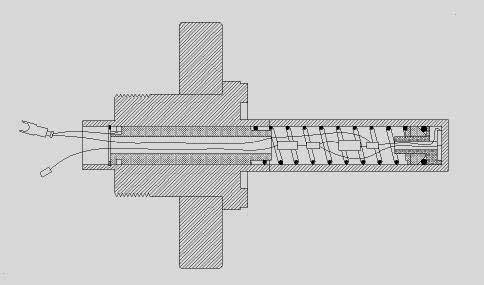

The ultrasonic pulse is produced by sound energy being transmitted, via the window, to/from the liquid. The sound source is a piezoelelectric crystal in the insert.

The insert, consisting of a spring and piezo crystal, can be removed from the transducer element during operation. No draining is necessary as the transducer element remains in the pipe.

When exchanging the transducer insert, everything must be kept extremely clean to avoid dirt between crystal and window.

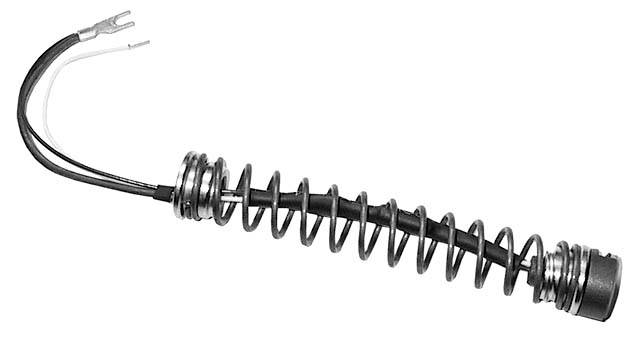

Transducer insert



Кабели

Тип/описание

Заказной номер

Символ

Стандарт 75 Ω коакс. кабель, Tmax = 100 °C




  • 15 м

FDK:085B1373
  • 30  м

FDK:085B1374
  • 60  м

FDK:085B1375
  • 100  м

FDK:085B1376

Тефлон 75 Ω коакс. кабель, Tmax = 200 °C


  • 5 м

FDK:085B1378
  • 15 м

FDK:085B1379



Transducer holder

Type/description

Code No.
  • 1-track


  • 230 mm for concrete pipe 60°, DN 600 … DN 4000

FDK:085L1656
  • 160 mm stainless steel 60°, DN 300 … DN 4000

FDK:085L1105
  • 160 mm carbon steel 60°, DN 300 … DN 4000

FDK:085L1104
  • 2-track


  • 230 mm for concrete pipe 60°, DN 600 … DN 4000

FDK:085L1111
  • 160 mm stainless steel 60°, DN 300 … DN 4000

FDK:085L1109
  • 160 mm carbon steel 60°, DN 300 … DN 4000

FDK:085L1108

The part which is welded onto the pipe is either stainless steel or carbon steel.



Mounting plate

Type/description

Code No.

1-track


  • 160 mm, stainless steel, 60°, DN 300 … DN 4000

FDK:085L1115
  • 160 mm, carbon steel, 60°, DN 300 … DN 4000

FDK:085L1114

2-track


  • 160 mm, stainless steel, 60°, DN 300 … DN 4000

FDK:085L1119
  • 160 mm, carbon steel, 60°, DN 300 … DN 4000

FDK:085L1118

The mounting plates are either completely in stainless steel or carbon steel.



Tools

Type/description

Code No.

Symbol

Extraction tool for replacement of SONO 3200 O-ring transducer under pressure (hot tap)







Length of transducer


  • 50  mm

FDK:085B5331
  • 160  mm

FDK:085B5333
  • 230 mm

FDK:085B5335

Angle measurement tool

FDK:085B5330



Hot-tap drilling tool

FDK:085B5392



Alignment tool

FDK:085B5393





Tapping band

Overview

SONOKIT tapping band is made specially for SONOKIT one or two track in order to be mounted outside on existing pipelines.

SONOKIT tapping bands are particularly designed to be mounted on non-weldable pipes, casted pipes, plastic pipes or concrete.

Retrofitting of tapping band can be done on pressure raised and empty pipes

Design

SONOKIT tapping bands are made of stainless steel AISI 316 .

A complete tapping band for SONOKIT contains, depending on size, 2–8 segments, sealing material, bolts and pre-mounted transducer holders

Ordering

Tapping band for SONOKIT is ordered according to circumference of pipe and wall thickness. SONOKIT tapping band is not available ex stock.

Available standard tapping bands for 1 or 2 tracks

Nominal Diameter

PN

Pipe circumference

Internal Diameter

Wall Thickness

No. of Segments

Min. circumference

Max. circumference

200

16

660

180,0

15

2

659,7

730,4

225

16

730

202,5

15

2

730,4

801,1

250

16

800

225,0

15

2

801,1

871,8

275

16

872

247,5

15

2

871,8

989,6

300

16

990

285,0

15

2

989,6

1064,2

325

16

1065

308,8

15

2

1064,2

1138,8

350

16

1140

332,5

15

2

1138,8

1213,4

375

16

1213

356,3

15

2

1213,4

1319,5

400

16

1320

380,0

20

2

1319,5

1394,1

425

16

1394

403,8

20

2

1394,1

1468,7

450

16

1468

427,5

20

2

1468,7

1543,3

475

16

1543

451,3

20

2

1543,3

1617,9

500

16

1618

475,0

20

4

1617,9

1767,1

550

16

1767

522,5

20

4

1767,1

1947,8

600

16

1948

570,0

25

4

1947,8

2097,0

650

16

2097

617,5

25

4

2097,0

2246,2

700

16

2246

665,0

25

4

2246,2

2395,5

750

16

2395

712,5

25

4

2395,5

2544,7

800

16

2545

760,0

25

4

2544,7

2693,9

850

16

2694

807,5

25

4

2693,9

2945,2

900

16

2945

877,5

30

6

2945,2

3251,5

1000

10

3252

975,0

30

6

3251,5

3557,9

1100

10

3558

1072,5

30

6

3557,9

3864,2

1200

10

3864

1170,0

30

8

3864,2

4170,5

1300

10

4170

1267,5

30

8

4170,5

4476,8

1400

10

4477

1365,0

30

8

4476,8

4861,6

1500

10

4862

1477,5

35

8

4861,6

5171,1

1600

10

5171

1576,0

35

8

5171,1

5480,5

1700

10

5481

1674,5

35

8

5480,5

5790,0

1800

10

5790

1773,0

35

8

5790,0

6099,4

1900

10

6099

1871,5

35

8

6099,4

6408,8

2000

10

6409

1970,0

35

8

6408,8

6718,3

For further information regarding installation methods and spe­cial installation without pressure shut-down (Hot-tapping) please see product manuals for SONOKIT or call the Siemens sales office.

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ME321.-.....-....SITRANS F US SONOFLO SONOKIT 1-TRACK 186 - 8 недель (C)1
7ME322.-.....-....SITRANS F US SONOFLO SONOKIT 2-TRACK 206 - 8 недель (C)1
