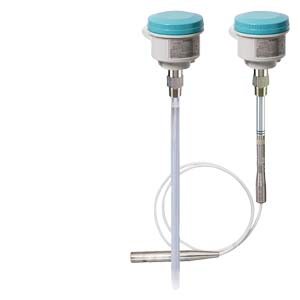

SITRANS LC 300 SITRANS LC 300 это емкостный уровнемер для жидкостей и сыпучих веществ.
Особенности
| | Аксессуары |
SITRANS LC 300 - Запатентованная Active-Shield технология
- Высокочувствительная проба
- Быстрая, сберегающая средства процедура настройки при помощи жидкокристаллического дисплея
- Конатрукция двухпроводной (4-20 мА) принимающей петли
- Простая процедура калибровки при помощи нажатия одной клавиши
- Легко монтировать и управлять
Область применения
| | Аксессуары |
SITRANS LC 300 SITRANS LC дешевый прибор позволяющий производить измерение уровня с высокой точностью , например, при производстве пищевых продуктов и напитков, в фармацевтической промышленности, при производстве моющих веществ и питания для домашних животных. Уровнемер можно применять для измерения уровня жидкостей, сыпучих веществ и взвесей , включая вязкие среды (проводящие и непроводящие), включая сложные условия окружающей среды например пыль и пар.
LC 300 – двухпроводный уровнемер состоящий из высокотехнологичного, но быстронастраиваемого микропроцессора и полевой пробы POINTEK CLS 300. Возможна поставки двух вариантов пробы – на кабеле и на жестком пруте.
Все детали уровнемера находящиеся в контакте с жидкостью изготовлены из нержавеющей стали с тефлоновым покрытием, что обеспечивает высокую устойчимвость к агрессиавнымь средам. Обеспечивается одинаково точное измерение сред и с высокими и с низкими диэлектрическими хараеткристикамию. Запатентованная технология Active-Shield позволяет избежать влияния build up
Конфигурация
| | Аксессуары |
SITRANS LC 300

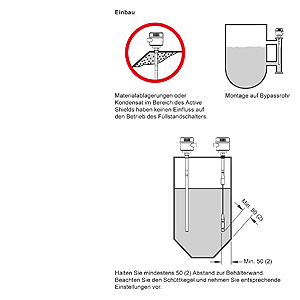

Установка SITRANS LC 300
Технические данные
| | Аксессуары |
SITRANS LC 300 | Вход | |
|---|---|
| Диапазон измерения | 0 до 3300 pF |
| Предел измерения | Мин. 3.3 pF |
| Частота | 600 кГц макс. |
| Измерение аналоговых сигналов | В соответствии с NAMUR NE 43, сигнал от 3.8 до 20.5 мА, ошибка 3.6 или 21 мА (22 мА) |
| Проводное подсоединение | Макс. 2,5 мм2 |
| Выход |
|
| Токовая петля | Постоянный сигнал 4-20 мА20-4 мА |
| Погрешность измерения |
|
| Стабильность температуры | 0,25% от действительного значения емкости |
| Нелинейность и повторяемость | <0.4% от диапазона и измеренного факт. значения |
| Погрешность измерения | Отклонение от дейтвительного занчения измеряемой величины <0,5% |
| ESD (KV) защита пробы | Защита до 55 КВт постоянного разряда |
| Нормированные условия эксплуатации |
|
| Диапазон измеряемого давления |
|
| Стандартное | -1 до 35 barg (-14.6 - 511 psig)1) |
| Температура процесса (проба) | -40 до 200 ºC (-40 до 392 ºF) 1) |
| Мин. диэлнетрическая постоянная | 1.5 |
| Условия окружающей среды |
|
| Температура окружающей среды (преобразователь ) | -40 до 85 °C (-40 до 185 °F) |
| Категория помещения | II |
| Класс загрязнения | 4 |
| Защита входа | IP 65 / Тип 4 / NEMA 4 |
| Требования по установке |
|
| Место установки |
Внутри помещенияна открытом воздухе |
| Высота | 2000 метров макс. |
| Конструкция |
|
| Материал |
|
| Материал деталей, соприкасающихся с измеряемой средой | AISI 316L/PFA/PEEFTM |
| Диаметр пробы |
|
| Конструкция стержня | 19 мм (0.75") с или без PFA оболочки |
| Конструкция кабеля | 9 мм (0.35”) с PFA оболочкой 6 мм (0.24”) с PFA оболочкой |
| Длина active shield |
|
| Конструкция стержня | 100 мм (3.94“) |
| Конструкция кабеля | 125 мм (4.92“) |
| Длина пробы |
|
| Конструкция сердечника | Мин. 300 мм (14“),Макс. 5000 мм (40“) |
| Конструкция кабеля | Мин. 500 мм (20“),Макс. 25000 мм (985“) |
| Максимальная сила растяжения | 1900 кг (4188 lbs) |
| Максимальная горизонтальная сила растяжения | 30 Nm (стрежневая версия) |
| Тип присоединения к процессу пробы |
|
| Резьбовое подсоединение | ¾”-1"-1 ¼"- 1 ½"-NPT/BSPT/JIS |
| Плоские фланцы | 1-4” ANSI, DIN DN25-DN100 |
| Корпус |
|
| Материал | Алюминий с эпоксидным покрытием |
| Кабельный ввод | 2 x ½" NPT |
| Напряжение питания | DC 9-32 V любой полярности, 2-проводная цепь токовой петли (9V @ 22 мА) |
| Характеристики |
|
| Дисплей | Местный LCD, 4 цифры, каждая от 0 до 9 и ограниченного цисло буквенных знаков |
| Сертификаты и разрешения | CE, CSANRTL/C, FM, CENELEC, ATEX Lloyd’s Register of Shipping, categories ENV1, ENV2, ENV3, и ENV5 PED 97 / 23 / EC |
1). Сертификация по давлению на территории Канады. Номинальные значения давления прокладки зависят от температуры. Для получения графиков кривых обращайтесь в SIEMENS Miltronics
PEEKKTM является зарегистрированной торговой маркой Victrex plc.
Характеристика
| | Аксессуары |
SITRANS LC 300

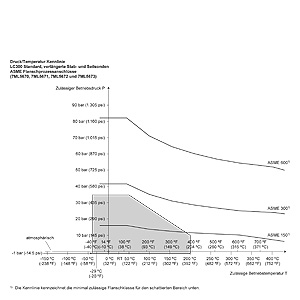

SITRANS LC300 Кривые снижения рабочих параметров давления/температура (7ML5625)

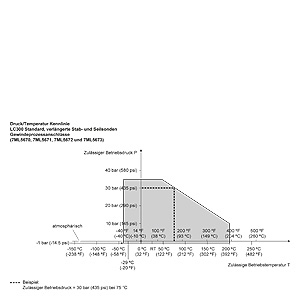

SITRANS LC300 Кривые снижения рабочих параметров давления/температура (7ML5626)

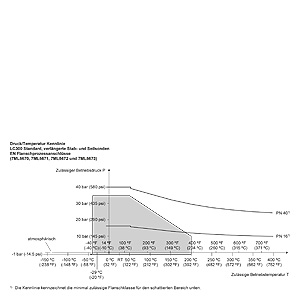

SITRANS LC300 Кривые снижения рабочих параметров давления/температура (7ML5626)
Чертеж
| | Аксессуары |
SITRANS LC 300

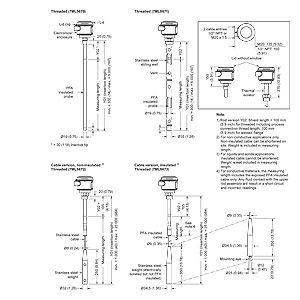

Размеры SITRANS LC 300
Схема подключения
| | Аксессуары |
SITRANS LC 300

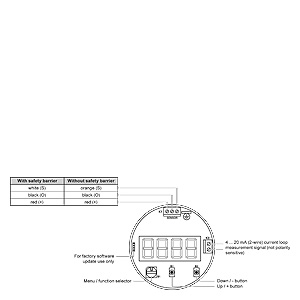

Соединения SITRANS LC 300
Аксессуары
| | Аксессуары |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1JA | 853 | 1/2 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) | 15.90 |
| 7ML1830-1JB | 853 | 1/2 HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА) | 29.68 |
| 7ML1830-1JC | 853 | М20 Х 1,5 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) | 15.90 |
| 7ML1830-1KN | 853 | ЭЛЕКТРОННЫЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ LC300 (ВКЛЮЧАЯ БЛОК ЭЛЕКТРОНИКИ / ДРАЙВЕР) | 367.82 |
| 7ML1998-5HE11 | 8ZM | инструкция по эксплуатации для SITRANS LC300, французский | 12.72 |
| 7ML1998-5HE21 | 8ZM | инструкция по эксплуатации, SITRANS LC300, испанский | 12.72 |
| A5E01163688 | 8ZM | KIT, 316L STAINLESS STEEL CABLE EXTENSION,1 METER, CLS300/LC300 | 655.08 |
| A5E01163689 | 8ZM | KIT, 316L STAINLESS STEEL CABLE EXTENSION, 3 METER, CLS300/LC300 | 687.94 |
| A5E01163690 | 8ZM | KIT, 316L STAINLESS STEEL CABLE EXTENSION, 5 METER, CLS300/LC300 | 720.80 |
| A5E01163691 | 8ZM | KIT, 316L STAINLESS STEEL CABLE EXTENSION, 10 METER, CLS300/LC300 | 753.66 |
| A5E01163693 | 8ZM | KIT, 316L STAINLESS STEEL CABLE EXTENSION, 15 METER, CLS300/LC300 | 786.52 |
| A5E01163695 | 8ZM | KIT, 316L STAINLESS STEEL CABLE EXTENSION, 20 METER, CLS300/LC300 | 819.38 |
| A5E01163709 | 8ZM | KIT, PFA COATED 316 STAINLESS STEEL CABLE EXTENSION, 1 METER, LC300 | 742.00 |
| A5E01163710 | 8ZM | KIT, PFA COATED 316 STAINLESS STEEL CABLE EXTENSION, 3 METER, LC300 | 803.48 |
| A5E01163711 | 8ZM | KIT, PFA COATED 316 STAINLESS STEEL CABLE EXTENSION, 5 METER, LC300 | 867.08 |
| A5E01163712 | 8ZM | KIT, PFA COATED 316 STAINLESS STEEL CABLE EXTENSION, 10 METER, LC300 | 1113.00 |
| A5E01163713 | 8ZM | KIT, PFA COATED 316 STAINLESS STEEL CABLE EXTENSION, 15 METER, LC300 | 1636.64 |
| A5E01163714 | 8ZM | KIT, PFA COATED 316 STAINLESS STEEL CABLE EXTENSION, 20 METER, LC300 | 2028.84 |
| A5E01163717 | 8ZM | SPARE MOUNTING EYE | 165.36 |
| A5E01163727 | 8ZM | KIT,SPARE 316L STAINLESS STEEL WEIGHT, CLS/LC300, CABLE VERSION | 295.74 |
