Область применения

Индикатором электрического счетчика является универсальный ЖКД для преобразования измеряемой величины и индикации моментальной величины, суммы и общей суммы. Прибор, в зависимости от типа, оснащается шкалируемым импульсным выходом для общей величины и/или выходом тока 4 до 20 мА.

Электрический счетчик оборудован наглядной большой ЖК- индикацией 90 x 40 мм, при этом расход и общая величина отображаются семизначными 17-ти мм цифрами или 8-ми мм цифрами. Кроме этого индицируются единицы измерения и времени, тенденция расхода и состояние прибора.

Электроника расположена в прочном алюминевом корпусе (IP 67) и имеет три большие клавиши управления. Благодаря алфавитно- цифровой структуре меню на немецком или английском языках этот счетчик может легко конфигурироваться и использоваться во многих сферах применения.

Дизайн

Функции

Счетный механизм SITRANS F RA110 получает, например, от импульсного датчика информацию о моментальном расходе. С помощью программируемого 7-ми значного К-коэффициента он преобразуется в расход в секунду, минуту, час или день. Таким же образом осуществляется преобразование для сумм и общих величин. Единицы измерения полность разделены для расхода и общей величины.

Сброс общей величины осуществляется пользователем посредством двойного нажатия клавиши „Clear“. Общая сумма не сбрасывается и показывается с помощью 11-ти знаков.

Стандартная конфигурация показывает суммарную величину (17 мм) и расход (8 мм) одновременно. Пользователь также может индицировать моментальную величину 17-ти мм. цифрами: общая величина в этом случае индицируется только после нажатия клавиши „SELECT“. Электрический счетный механизм имеет входы для сенсоров Namur. Возможно соединение практически с любой доступной системой датчиков измеренного значения.

Активный и пассивный аналоговый выход 0/4 ... 20 мА имеет разрешение в 12 бит и может выдерживать нагрузку в 750 Ω.

Импульсный выход имеет точную градацию, чтобы, например, генерировать один импульс на 3,5 л. Длина импульсов устанавливается на 1...9999 мсек. Максимальная выходная частота ограничена до 500 Гц. Максимальная коммутация транзистора составляет DC 50 V/ 300 мА.

Все параметры конфигурации фиксируются в EEPROM. Общая величина и общая сумма фиксируются каждую минуту с тем, чтобы при отключении питания терялся минимум информации.

При использовании в условиях ограниченной видимости SITRANS F RA110 может быть заказан с мощной фоновой подсветкой СИД. Язык меню дисплея может устанавливаться на немецкий или английский.

Технические данные

Чертеж

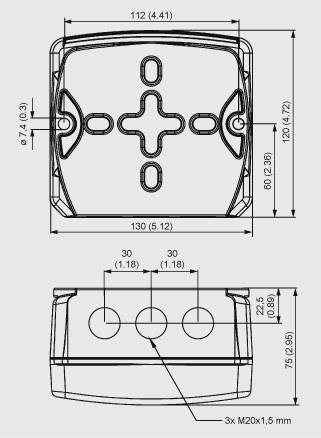

Электрический счетный механизм расхода SITRANS F RA110, размеры в мм (дюймах)

Заказные данные

Заказные данные [PDF]
