SIREC DS

• Permits the recording of up to 6 analog and 2 binary inputs
• Output on 5" color LC display (STN)
• Storage of data on 1.44 Mbyte diskette
• Ethernet interface as standard
• Data evaluation using the SIREC D-Viewer PC program (included in scope of delivery)
• Programming from the front panel or using the SIREC D-Manager PC program (option)
• Full network functionality (FTP, real-time Trendbus, Modbus) with the SIREC D Server PC program (option)

Область применения

Сфера применения

Цифровой регистратор SIREC DS позволяет регистрировать 6 аналоговых входов и 2 двоичных входа (опция). Данные показываются на цветном ЖКД. Сохранение величин измерения осуществляется во внутренней памяти RAM; потом на дискету.Сохранение данных измерения по выбору может осуществляться в режиме Fuzzy Logging. Эта технология позволяет достичь значительного сжатия данных без потери качества. Управление действиями оператора со стороны системы и воспроизведение записанных данных осуществляется через позиционные клавиши и программные клавиши. Уже в стандартной версии регистратор

предлагает интерфейс Ethernet (протокол FTP), позволяющий подключаться к LAN и Интернету, осуществляя тем самым глобальный обемен данными. Для параметрирования, индикации Onlinе, обработки и архивации имеются различные высокопроизводительные пакеты ПО. ПО анализа SIREC D-Viewer входит в стандартную версию.

Признаки продукта

цветной ЖКД 5“

6 аналоговых универсальных входов (разрешение 16 бит)

регистрация данных 100/500 ms

представление трендов до 1.200 мм/час

2 MByte внутренней памяти RAM

выборочное сохранение данных на канал (скорость, тип

сигнала)

сжатие данных через режим Fuzzy Logging (по-выбору)

сохранение данных на дискету 1,44 MByte

высокая безопасность данных благодаря двоичному

кодированию

определяемые пользователем коды доступа, защита паролем

простая и быстрая конфигураци на приборе или через ПО

различные виды представления

детальный журнал тревог и событий

негограниченный доступ через Ethernet; WEB- и WAP-совместимый

высокопроизводительный пакет ПО SIREC D (опция)

Дизайн

The SIREC DS has a housing for panel mounting. Front dimensions: 144 x 144 mm.

The unit is operated and set using a short-stroke keypad on the front panel. The diskette drive for data storage is accessible by lifting up the keypad.

The electric connections are made at the rear of the recorder:

• Power supply connection: appliance plug for 90 to 250 V AC version
• Power supply connection: screw terminals for 24 V DC version
• Process signal connections: plug-in screw terminals
• Ethernet TCP/IP interface connection: 8-pin RJ45 connector

Функции

Дисплей

Аналоговые виды представления

По-горизонтали: жирные и тонкие линии, с или без гистограмм,

маркер Max-/Min, главные и вспомогательные деления, метки

времени и даты, имя и описание.

По-вертикали: жирные и тонкие линии, с или без гистограмм,

маркер Max-/Min, главные и вспомогательные деления, метки

времени и даты, имя и описание.

Имеющиеся представления экрана могут свободно выбираться и

существует свободно подчинение каналов в пределах одного

дисплея.

Цифровые виды представления:

Числовая индикация значений, гистограммы с тревогами,

технические единицы, имя канала, события с номером MSR, время

и дата, описание длиной 20 знаков и суммы.

Цвета аналогового представления

Каждый канал имеет индивидуальный цвет.

“Хранитель экрана”:

“Хранитель экрана” может быть установлен на 1 до 255 мин.,

кроме этого имеются настройки для яркости и контраста.

Состояние памяти:

В строке состояния в верхней части дисплея показывается загрузка

памяти RAM и степень заполнения дискеты в процентах.

Идентификация регистратора:

Обозначения регистратора и изображения, а также время и дата

показываются всегда.

Страница информации:

Эта страница служит для индикации системной информации. Она

протоколирует все изменения конфигурации, а также

предупреждения и сообщения об ошибках. Кроме этого

регистрируются процессы тревоги и определенные пользователем

метки трендов.

Список событий:

Список событий позволяет рассматривать запротоколированные

события, а также активировать опцию данных. Доступны опции

для индикации специфических событий (к примеру, события

тревоги), а также для сброса списка событий.

Прочая индицируемая информация:

Значения индикации свободно программируются в технических

единицах. Метки времени и даты на всех делениях, актуальные

время и дата, запись номера сессии, запись, только чтение,

кольцевой буфер.

Воспроизведение данных:

Буферизированные данные могут быть воспроизведены на

регистраторе. Время накопления зависит от установленной

виртуальной подачи бумаги.

Язык:

Меню управления имеются в следующих языковых версиях и

могут свободно выбираться:

• английский (GB)
• английский (US)
• французский
• немецкий
• итальянский
• испанский

Запись данных

Запись данных может устанавливаться отдельно для каждого

канала.

Типы записи:

Измеряемое значение, значения макс., минимума и среднее

значение

Типы интервалов записи:

Непрерывная, управляемая событиями или Fuzzy

Fuzzy-Logging:

Это новый, надежный метод сохранения данных позволяет

достичь, в зависимости от параметров сигнала, степени сжатия

100:1. Таким образом, на носитель данных может быть записан

100-кратный объем данных, т.е. длительность записи

увеличивается на коэффициент 100. При этом самообучающийся

алгоритм согласует интервалы записи с характеристикой

процесса, чтобы обеспечить более высокой разрешение данных

при быстрых процессах.

Интервалы записи

От 100/500 ms до макс. 96 часов.

Сохранение данных

Носители информации:

• данные (внутренние) 2Mbyte RAM, аккомуляторная буферизация
• данные (передача) дискета 1,44 MByte
• конфигурация (внутренняя) EEPROM

Ручное сохранение:

Запись данных может осуществляться на вставляемый носитель

данных (дискета).

Интервал сохранения данных:

В зависимости от интервала измерения, количества каналов, сумм,

событий и тревог.

Формат данных:

Специфический для продукта двоичнокодированный формат

Кольцевая буферная память:

Внутренняя память в 2 MByte работает как кольцевой буфер, когда

самые старые данные переписываются самыми новыми данными.

Прочие спецификации

Часы: часы реального времени

• с функцией календаря
• время может устаавливаться через коммуникационную опцию Trendbus
• точность: ± 20 ppm при разрешении в 1 секунду.

Архивация данных (память):

• часы: литиевый аккумулятор, срок службы 10 лет (при питании).
• конфигурация: EEPROM и дискета.
• данные: RAM-память и дискета.
• калибровка: EEPROM.

Защита паролем:

Защита паролем ограничивает доступ пользователя к

специфическим страницам. При первом запуске регистратора

защита паролем отключена.

Начиная с этого момента ответственный инженер может зановой

ввести свой собственный пароль, а также присвоить другим

пользователям пароли для соответствующих уровней доступа.

Существует четыре уровня доступа с 10 различными паролями

каждый:

• инженер - высий уровень доступа, разрешает доступ ко всем уровням
• супервизор - второй уровень доступа, разрешает доступ к уровням техника и оператора
• техник – третий уровень, доступ и к уровню оператора.
• оператор.

Опции

6 релейных выходов

Через релейные выходы могут сигнализироваться превышения

предельных значений или градиентов, а также состояние дискеты.

В заводской настройке реле установлены на NC (Normally Closed).

В зависимости от тревог возможно изменение на NO (Normally

Open).

2 двоичных входа

Двоичные входы позволяют управлять различными приборными

функциями, к примеру, старт/стоп/сброс суммирования. Входы

исполнены для нажатия через беспотенциальные коммутационные

контакты.

Опции микропрограммного обеспечения

Суммирование:

• Суммирует значения канала на устанавливаемом интервале.

Внутренние функции управления (маркер событий):

Определенные пользователем события процесса могут

контролироваться и запускать функции. К примеру, запуск/

остановка записи, цифровые входы, управление значениями

сумматора. После наступления события на регистраторе может

быть запущен ряд определяемых функций или процессов. К ним

относятся маркеры в записи, релейные выводы и управление

записью.

Технические данные

Чертеж

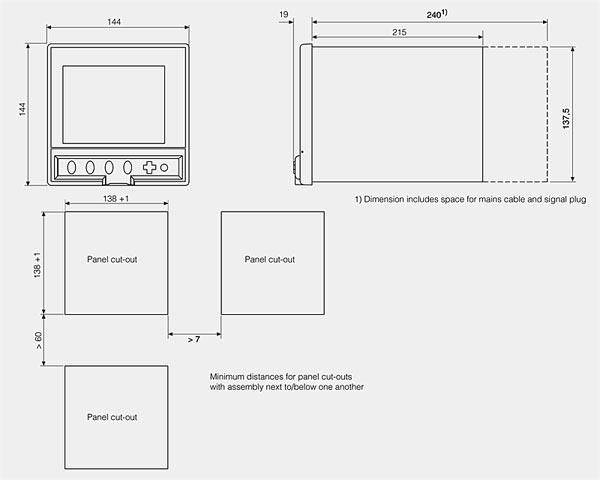

SIREC DS, dimensions

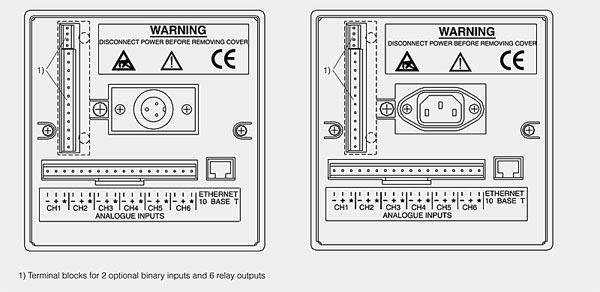

SIREC DS, rear of unit with terminal assignments; left: 24 V DC version; right: 90 to 240 V AC version

Заказные данные

Аксессуары
