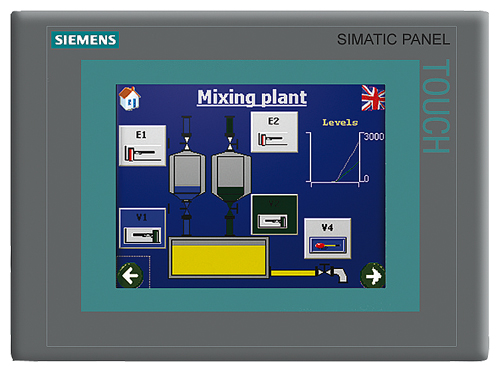

SIMATIC TP 277 6 - Сенсорная панель с обширным набором функций оперативного управления и мониторинга на уровне машин и установок
- Сохранение содержимого буфера сообщений при отключении панели без использования буферной батареи
- Графический сенсорный TFT дисплей с поддержкой 256 цветов
- Встроенные интерфейсы обмена данными с программируемыми контроллерами SIMATIC S7 (например, MPI, PROFIBUS DP)
- Встроенный интерфейс Ethernet
- Использование скриптов и архивов
- Драйверы обмена данными с контроллерами других производителей
- Одинаковые установочные размеры с панелями TP 270 6" и MP 270B 6"
Особенности
SIMATIC TP 277 6 - Низкие затраты на обслуживание:
- Сохранение/ восстановление данных проекта через интерфейс связи с процессом или с помощью мульти-медиа карты
- Дистанционная загрузка параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
- Необслуживаемое исполнение: отсутствие батарей, длительный срок службы дисплея
- Необслуживаемый буфер сообщений
- Использование скриптов и архивов
- Возможность применения во всех регионах земного шара:
- 32 языка формирования сообщений в проектах, включая азиатские языки и кириллицу
- 5 интерактивных языков, выбираемых непосредственно с панели
- Графическая библиотека с большим количеством графических объектов
- Стандартные интерфейсы расширения функциональных возможностей:
- слот для установки мульти-медиа карты, используемой для сохранения рецептурных данных, архивирования данных, сохранения параметров конфигурации и системных данных
- Встроенный USB для подключения внешних устройств. Например, принтера
- Одинаковые установочные размеры с панелями TP 270 6" и MP 270B 6"
- Исчерпывающий набор документации на DVD SIMATIC HMI Manual Collection и на компакт-диске с руководствами на русском языке
- Полное соответствие требованиям концепции Totally Integrated Automation (TIA): увеличение продуктивности, снижение инженерных затрат, снижение затрат на эксплуатацию
Область применения
SIMATIC TP 277 6 Широкие функциональные возможности и большой объем памяти пользователя позволяют использовать панель TP 277 6" для решения большого количества задач оперативного управления и мониторинга машин и установок во всех секторах промышленного производства. Панель оснащена 6" сенсорным цветным TFT дисплеем, позволяющим отображать 256 цветов, встроенным интерфейсом PROFINET I/O, энергонезависимым буфером сообщений, обеспечивающим сохранение данных без использования буферной батареи.
Дизайн
SIMATIC TP 277 6 - Цветной (256 цветов) TFT дисплей
- CCFL1) с длительным сроком службы
- Сенсорная аналоговая резистивная клавиатура
- Экранная буквенно-цифрованя клавиатура
- Скрипты и архивы
- Высокая производительность, обеспечиваемая RISC процессором и памятью пользователя объемом 4 Мбайт с дополнительной встроенной памятью для хранения рецептур
- Сохранение данных в буфере сообщений при отключении панели без использования буферной батареи
- Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Мбит/с) а также USB 1.1 (до 100 мА)
- Встроенный интерфейс Ethernet (PROFINET I/O совместимый)
- Конфигурирование с помощью SIMATIC WinCC flexible 2005 Standard SP1
- Широкие функциональные возможности для адаптации к требованиям решаемой задачи
- Обширная библиотека готовых графических объектов
- Поддержка 32 языков (в том числе и русского), интерактивное переключение между 5 языками
- Слот для установки стандартной мульти-медиа карты (для сохранения архивов и рецептур, параметров конфигурации и системных данных)
- Дистанционная загрузка параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
- Возможность использования дополнительного программного обеспечения для Sinumerik, Sm@rtAccess и Sm@ rtService
- Необслуживаемая конструкция
1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом
Функции
SIMATIC TP 277 6 - Постоянное окно и концепция использования шаблонов для разработки экранных изображений
- Поля ввода/выводадля отображения и редактирования значений технологических параметров
- Конфигурируемые кнопки с вызовом до 16 функций и действий
- Индикаторы для индикации состояний машины/ установки
- Фиксированные текстыдля обозначения функциональных клавиш, экранных изображений и технологических параметров с использованием шрифтов любого размера
- Тексты помощидля изображений, сообщений и переменных
- Точечная графикапозволяет использовать иконки для обозначения клавиш, а также создавать фоновые изображения. Для формирования изображений могут использоваться готовые графические объекты из библиотеки инструментальных средств проектирования и/или любые графические редакторы с OLE интерфейсом (например, PaintShop, Designer или CorelDraw).
- Векторная графикаподдерживается инструментальными средствами проектирования и позволяет использовать для формирования изображений линии, окружности, многоугольники и т.д.
- Графики кривых и бар-графики используются для графического отображения динамически меняющихся параметров
- Динамическое позиционирование, отображение/ скрытие объектов
- Арифметические функции, мониторинг граничных значений входных и выходных параметров
- Интерактивный выбор 5 языков, включая русскийИспользование языково-зависимой графики
- Таймердля циклического выполнения функций
- Парольная защита (безопасность)Управление пользователями – обеспечение доступа с использованием идентификационных номеров пользователей и паролей, определение прав различных групп пользователей
- Сигнальная система; Свободно определяемые классы сообщений (с конфигурируемыми вариантами отображения и подтверждения получения сообщений), управление состояниями, аварийные и системные сообщения. При отключении питания панели все сообщения сохраняются.Поддержка битовых и аналоговых (сообщения о достижении предельных значений параметров) сообщений
- Повышение гибкости за счет использования новых функций в виде Visual Basic Script, например, для выполнения операций сравнения, организации циклов и т.д.
- Архивирование сообщений и значений параметров (в мульти-медиа карте или на сетевом накопителе с передачей данных через Ethernet)
- Различные типы архивов: кратковременные или последовательные архивы
- Сохранение и архивирование данных в стандартном формате Windows (CSV)
- Интерактивная работа с данными архивов с использованием графиков кривых
- Внешняя обработка данных с помощью стандартных инструментальных средств (MS Excel и MS Access)
- Управление рецептами
- С дополнительным сохранением данных на внешнем носителе (например, в мульти-медиа карте)
- Интерактивная/ автономная обработка на панели
- Сохранение и архивирование данных в стандартном формате Windows (CSV)
- Внешняя обработка данных с помощью стандартных инструментальных средств (MS Excel и MS Access)
- Слот для установки мульти-медиа картыдля установки стандартного внешнего носителя данных, может использоваться для сохранения/ восстановления или транспортировки рецептурных данных
- Простота обслуживания:
- Сохранение и восстановление параметров конфигурации, операционной системы, записей данных и микропрограмм с компьютера, оснащенного пакетом программ ProSave
- Загрузка/ считывание параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
- Регулировка контрастности изображения
- Имитация работы панели непосредственно на компьютере с инструментальными средствами проектирования
Конфигурирование
Для конфигурирования панели необходим пакет программ SIMATIC WinCC flexible 2005 SP1 (лицензия Standard или выше). SIMATIC WinCC flexible является логическим продолжением и развитием программного обеспечения семейства ProTool. Проекты, созданные в среде ProTool, могут быть перенесены в WinCC flexible. Например, проекты панели TP 270 6" полностью конвертируются в проект панели OP 277 6". Если WinCC flexible запускается из среды SIMATIC Manager, то все данные проекта STEP 7 становятся доступными и инструментальным средствам разработки проекта панели оператора. Исключается необходимость выполнения операций множественного ввода одних и тех же данных.
Дополнения
- SINUMERIKОпциональный пакет "SINUMERIK HMI copy license WinCC flexible CE". Для конфигурирования необходим пакет "SINUMERIK HMI engineering package WinCC flexible". Более полная информация приведена в каталоге NC 60.
- Sm@rt ServiceДистанционное оперативное управление и мониторинг SIMATIC HMI систем через TCP/IP сети
- Sm@rt AccessОбмен данными между HMI системами через TCP/IP сети. Дистанционный доступ к рецептурным данным, паролям, другим данным HMI системы, а также многое другое.
Технические данные
SIMATIC TP 277 6 |
| 6AV6643-0AA01-1AX0 |
| Напряжение питания |
|
| Номинальное значение | =24 В |
| Допустимый диапазон отклонений | +20.4 ... +28.8 В |
| Память |
|
| Flash / RAM |
| 4 Мбайт |
| Время |
|
| Часы |
|
| Программные, синхронизируемые, без защиты батареей |
| Конфигурирование |
|
| Инструментальные средства | WinCC flexible Standard 2005 SP 1 и выше (заказывается отдельно) |
| Дисплей |
|
| Тип | TFT, 256 цветов |
| Размер диагонали | 5.7 " |
| Разрешение, точек | 320 x 240 |
| Наработка на отказ (при 25 °C) | Приблизительно 60000 часов |
| Органы управления |
|
| Клавиатура | Сенсорная |
| Сенсорная клавиатура | Аналоговая, резистивная |
| Ввод цифровой/буквенной информации | Есть/ Есть |
| Подключение мыши/ клавиатуры/ сканнера | USB/ USB/ USB |
| Степень защиты |
|
| Фронтальной панели | IP65, NEMA 4x (в установленном состоянии) |
| Остальной части корпуса | IP20 |
| Стандарты и сертификаты |
|
| Сертификаты | CE, UL, NEMA 4x |
| Окружающая среда |
|
| Относительная влажность, не более | 80% |
| Диапазон температур: |
|
| 0 ... +50°C |
| -20 ... +60°C |
| Дополнительная аппаратура |
|
| Приборы ввода-вывода | Принтер, сканнер |
| Интерфейсы |
|
| Интерфейсы | 1 x RS-422, 1 x RS-485 (до 12 Мбит/с) |
| Слот Multi Media карты | 1 x слот Multi Media карты |
| USB | 1 x USB |
| Ethernet | 1 x Ethernet (RJ45) |
| Операционная система |
|
| Операционная система | Windows CE |
| Процессор |
|
| Процессор | 32-разрядный RISC процессор |
| Функции с WinCC flexible |
|
| Приложения/опции | Sm@rt Service , Sm@rt Access |
| Visual Basic script | 50 |
| Планировщик задач | Есть |
| Система помощи | Есть |
| Состояния/управление | Для SIMATIC S7 |
| Система сообщений |
|
| 4,000 |
| Есть |
| Есть |
| Кольцевой (n x 512 записей), энергонезависимый, необслуживаемый |
| Рецепты: |
|
| 300 |
| 500 |
| 1000 |
| Встроенная 64 Кбайт Flash, расширяемая |
| Экраны/количество: |
|
| 500 |
| 2,048 |
| Есть |
| Есть |
| Экранные элементы: |
|
| 10000 текстовых элементов |
| Точечная и векторная графика, иконки |
| Диаграммы, бар-графики, слайдеры, аналоговые дисплеи, скрываемые кнопки |
| Списки: |
|
| 500 |
| 400 |
| Есть |
| Архивы: |
|
| 20 |
| 20 |
| 10,000 |
| В Multi Media карте |
| Защита доступа: |
|
| 50 |
| 32 |
| Есть |
| Поддерживаемые носители данных: |
|
| Есть |
| Регистрация/драйвер принтера: |
|
| Сообщений, отчетов/построчная печать, цветная печать, копии экрана |
| Шрифты: |
|
| США (английский) |
| Языки: |
|
| 16 |
| Русский , английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский |
| Tahoma, Arial, Courier New, стандартный шрифт WinCC flexible, идеографические языки. Все шрифты свободно масштабируемые |
| Загрузка/считывание проекта: |
|
| Через MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса |
| Габариты |
|
| Габариты фронтальной панели | 212 x 156 мм |
| Монтажный проем/ глубина | 197 x 141 мм/ 45 мм |
| Масса |
|
| Масса | 0.78 кг |

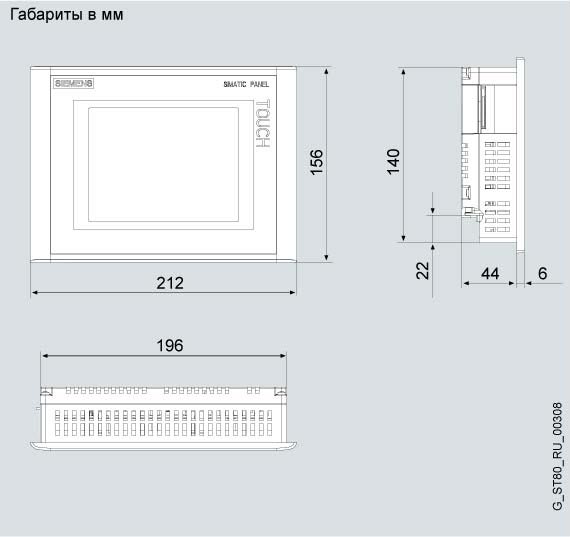

Чертеж
SIMATIC TP 277 6
Дальнейшая информация
SIMATIC TP 277 6 http://www.siemens.com/panels
Замечание
В разделе "Заказные продукты" можно найти информацию об изделиях, ориентированных на применение в определенных отраслях промышленности.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6643-0AA01-1AX0 | 271 | SIMATIC TP 277 6, СЕНСОРНАЯ ПАНЕЛЬ, 5.7 TFT ЭКРАН, 4 MB ПАМЯТЬ ПОЛЬЗОВАТЕЛЯ, НАСТРАИВАЕТСЯ В СРЕДЕ WINCC FLEXIBLE 2005 STANDARD ИЛИ ВЫШЕ | 1820.02 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6691-1AB01-3AA0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, НЕМ. ЯЗЫК | 164.72 |
| 6AV6691-1AB01-3AB0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, АНГЛ. ЯЗЫК | 164.72 |
| 6AV6691-1AB01-3AC0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ФРАНЦ. ЯЗЫК | 164.72 |
| 6AV6691-1AB01-3AD0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ИТАЛ. ЯЗЫК | 164.72 |
| 6AV6691-1AB01-3AE0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ИСП. ЯЗЫК | 164.72 |
| 6AV6691-1CA01-3AA0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, НЕМ. ЯЗЫК | 108.01 |
| 6AV6691-1CA01-3AB0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, АНГЛ. ЯЗЫК | 108.01 |
| 6AV6691-1CA01-3AC0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ФРАНЦ. ЯЗЫК | 108.01 |
| 6AV6691-1CA01-3AD0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ИТАЛ. ЯЗЫК | 108.01 |
| 6AV6691-1CA01-3AE0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ИСП. ЯЗЫК | 108.01 |
| 6AV6691-1SA01-0AX0 | 2AP | CD С КОМПЛЕКТОМ ДОКУМЕНТАЦИИ ПО SIMATIC HMI, PDF-ФОРМАТ, АНГ./ НЕМ. ЯЗЫК. СОСТАВ: РУКОВОДСТВА ПО SIMATIC OP/ TP/ MP/ PANEL PC; ПО ОРГАНИЗАЦИИ СВЯЗИ С СИСТЕМАМИ АВТОМАТИЗАЦИИ; ПО КОНФИГУРИРОВАНИЮ; ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ | 38.16 |
