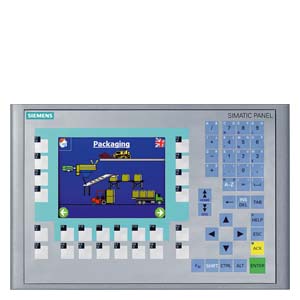

SIMATIC OP 277 6

• Панель оператора с обширным набором функций оперативного управления и мониторинга на уровне машин и установок
• Сохранение содержимого буфера сообщений при отключении панели без использования буферной батареи
• Графический сенсорный TFT дисплей с поддержкой 256 цветов
• 36 системных клавиш, 24 программируемые функциональные клавиши, из них 18 с встроенными светодиодами
• Встроенные интерфейсы обмена данными с программируемыми контроллерами SIMATIC S7 (например, MPI, PROFIBUS DP)
• Встроенный интерфейс Ethernet
• Использование скриптов и архивов
• Драйверы обмена данными с контроллерами других производителей
• Одинаковые установочные размеры с панелью OP 270 6"



Особенности

SIMATIC OP 277 6

• Низкие затраты на обслуживание:
  • Сохранение/ восстановление данных проекта через интерфейс связи с процессом или с помощью мульти-медиа карты
  • Дистанционная загрузка параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
  • Необслуживаемое исполнение: отсутствие батарей, длительный срок службы дисплея
• Необслуживаемый буфер сообщений
• Использование скриптов и архивов
• Возможность применения во всех регионах земного шара:
  • 32 языка формирования сообщений в проектах, включая азиатские языки и кириллицу
  • 5 интерактивных языков, выбираемых непосредственно с панели
• Графическая библиотека с большим количеством графических объектов
• Стандартные интерфейсы расширения функциональных возможностей:
  • слот для установки мульти-медиа карты, используемой для сохранения рецептурных данных, архивирования данных, сохранения параметров конфигурации и системных данных
• Встроенный USB для подключения внешних устройств. Например, принтера
• Одинаковые установочные размеры с панелью OP 270 6"
• Исчерпывающий набор документации на DVD SIMATIC HMI Manual Collection и на компакт-диске с руководствами на русском языке
• Полное соответствие требованиям концепции Totally Integrated Automation (TIA): увеличение продуктивности, снижение инженерных затрат, снижение затрат на эксплуатацию



Область применения

SIMATIC OP 277 6

Широкие функциональные возможности и большой объем памяти пользователя позволяют использовать панель OP 277 6" для решения большого количества задач оперативного управления и мониторинга машин и установок во всех секторах промышленного производства. Панель оснащена 6" цветным TFT дисплеем, позволяющим отображать 256 цветов, встроенным интерфейсом PROFINET I/O, энергонезависимым буфером сообщений, обеспечивающим сохранение данных без использования буферной батареи

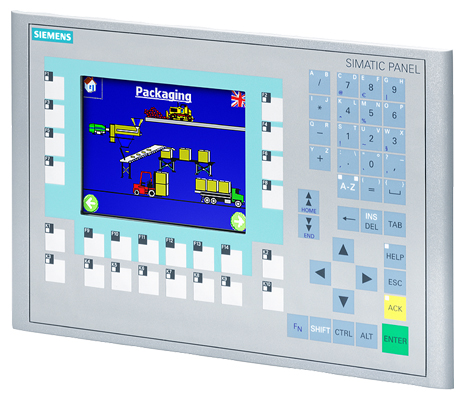

Дизайн

SIMATIC OP 277 6

• Цветной (256 цветов) TFT дисплей
• CCFL1) с длительным сроком службы
• Мембранная клавиатура с 36 системными и 24 свободно конфигурируемыми функциональными клавишами (из них 18 с встроенными светодиодами)
• Прочный пластиковой корпус со степенью защиты IP65 для фронтальной панели и IP20 для остальной части корпуса
• Высокая производительность, обеспечиваемая RISC процессором и памятью пользователя объемом 4 Мбайт с дополнительной встроенной памятью для хранения рецептур
• Сохранение данных в буфере сообщений при отключении панели без использования буферной батареи
• Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Мбит/с) а также USB 1.1 (до 100 мА)
• Встроенный интерфейс Ethernet (PROFINET I/O совместимый)
• Конфигурирование с помощью SIMATIC WinCC flexible 2005 Standard SP1
• Широкие функциональные возможности для адаптации к требованиям решаемой задачи
• Обширная библиотека готовых графических объектов
• Поддержка 32 языков (в том числе и русского), интерактивное переключение между 5 языками
• Слот для установки стандартной мульти-медиа карты (для сохранения архивов и рецептур, параметров конфигурации и системных данных)
• Дистанционная загрузка параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
• Возможность использования дополнительного программного обеспечения для Sinumerik, Sm@rtAccess и Sm@ rtService
• Необслуживаемая конструкция

1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом



Функции

SIMATIC OP 277 6

• Постоянное окно и концепция использования шаблонов для разработки экранных изображений
• Поля ввода/выводадля отображения и редактирования значений технологических параметров
• Конфигурируемые кнопки с вызовом до 16 функций и действий
• Индикаторы для индикации состояний машины/ установки
• Фиксированные текстыдля обозначения функциональных клавиш, экранных изображений и технологических параметров с использованием шрифтов любого размера
• Тексты помощидля изображений, сообщений и переменных
• Точечная графикапозволяет использовать иконки для обозначения клавиш, а также создавать фоновые изображения. Для формирования изображений могут использоваться готовые графические объекты из библиотеки инструментальных средств проектирования и/или любые графические редакторы с OLE интерфейсом (например, PaintShop, Designer или CorelDraw).
• Векторная графикаподдерживается инструментальными средствами проектирования и позволяет использовать для формирования изображений линии, окружности, многоугольники и т.д.
• Графики кривых и бар-графики используются для графического отображения динамически меняющихся параметров
• Динамическое позиционирование, отображение/ скрытие объектов
• Арифметические функции, мониторинг граничных значений входных и выходных параметров
• Интерактивный выбор 5 языков, включая русскийИспользование языково-зависимой графики
• Таймердля циклического выполнения функций
• Парольная защита (безопасность)Управление пользователями – обеспечение доступа с использованием идентификационных номеров пользователей и паролей, определение прав различных групп пользователей
• Сигнальная система; Свободно определяемые классы сообщений (с конфигурируемыми вариантами отображения и подтверждения получения сообщений), управление состояниями, аварийные и системные сообщения. При отключении питания панели все сообщения сохраняются.Поддержка битовых и аналоговых (сообщения о достижении предельных значений параметров) сообщений
• Повышение гибкости за счет использования новых функций в виде Visual Basic Script, например, для выполнения операций сравнения, организации циклов и т.д.
• Архивирование сообщений и значений параметров (в мульти-медиа карте или на сетевом накопителе с передачей данных через Ethernet)
  • Различные типы архивов: кратковременные или последовательные архивы
  • Сохранение и архивирование данных в стандартном формате Windows (CSV)
  • Интерактивная работа с данными архивов с использованием графиков кривых
  • Внешняя обработка данных с помощью стандартных инструментальных средств (MS Excel и MS Access)
• Управление рецептами
  • С дополнительным сохранением данных на внешнем носителе (например, в мульти-медиа карте)
  • Интерактивная/ автономная обработка на панели
  • Сохранение и архивирование данных в стандартном формате Windows (CSV)
  • Внешняя обработка данных с помощью стандартных инструментальных средств (MS Excel и MS Access)
• Слот для установки мульти-медиа картыдля установки стандартного внешнего носителя данных, может использоваться для сохранения/ восстановления или транспортировки рецептурных данных
• Простота обслуживания:
  • Сохранение и восстановление параметров конфигурации, операционной системы, записей данных и микропрограмм с компьютера, оснащенного пакетом программ ProSave
  • Загрузка/ считывание параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
  • Регулировка контрастности изображения
  • Имитация работы панели непосредственно на компьютере с инструментальными средствами проектирования



Конфигурирование

Для конфигурирования панели необходим пакет программ SIMATIC WinCC flexible 2005 SP1 (лицензия Standard или выше). SIMATIC WinCC flexible является логическим продолжением и развитием программного обеспечения семейства ProTool. Проекты, созданные в среде ProTool, могут быть перенесены в WinCC flexible. Например, проекты панели TP 270 6" полностью конвертируются в проект панели OP 277 6". Если WinCC flexible запускается из среды SIMATIC Manager, то все данные проекта STEP 7 становятся доступными и инструментальным средствам разработки проекта панели оператора. Исключается необходимость выполнения операций множественного ввода одних и тех же данных.



Дополнения

• SINUMERIKОпциональный пакет "SINUMERIK HMI copy license WinCC flexible CE". Для конфигурирования необходим пакет "SINUMERIK HMI engineering package WinCC flexible". Более полная информация приведена в каталоге NC 60.
• Sm@rt ServiceДистанционное оперативное управление и мониторинг SIMATIC HMI систем через TCP/IP сети
• Sm@rt AccessОбмен данными между HMI системами через TCP/IP сети. Дистанционный доступ к рецептурным данным, паролям, другим данным HMI системы, а также многое другое.



Технические данные

SIMATIC OP 277 6

	6AV6643-0BA01-1AX0
Напряжение питания
Напряжение питания	DC 24 V
Допустимый диапазон	DC +18 +30 V
Память
Тип	Flash  RAM
Доступная для проекта память	4 МБ
Время
Часы
Часы	Программные часы, синхронизируемые
Конфигурация
Инструмент для конфигурирования	WinCC flexible Standard 2005 SP1
Дисплей
Тип дисплея	TFT жидкокристаллический (LCD), 256 цветов
Размер	5.7 "
Разрешение (W x H в пикселах)	320 x 240
MTBF ламп подсветки (при 25 °C)	60000 часов
Элементы управления
Операторские элементы	Membrane keyboard
Функциональные клавиши, программируемые	24 Function keys, 18
Системные клавиши	36
Числовой/цифробуквеный ввод	Да / Да
Интерфейсы для мыши/клавиатуры/считывателя штрихкодов	USB / USB / USB
Степень защиты
С задней стороны	IP20
Сертификаты & Стандарты
Сертификаты	CE, UL
Внешние условия
Положение монтажа	Вертикальное
макс. относительная влажность (в %)	80%
Температура
рабочая	0  +50
транспортировки, хранения	-20  +60
Устройства/Приложения/Опции
Устройства вывода	Принтер, считыватель штрих кодов
Тип вывода
Цвет светодиодов	зеленый
Интерфейсы
Интерфейсы	1 x RS-422, 1 x RS-485 ( 12 Mbit/s)
USB	1 x USB (Universal Serial Bus)
Ethernet	1 x Ethernet (RJ45)
Операционные системы
Операционная система	Win CE
Процессор/аппаратура
Процессор	RISC 32-bit
Функциональность под WinCC flexible
Приложения/опции	Smart Service , Sm@rt Access
Скрипты на Visual Basic	Количество = 50
Планировщик задач	Да
Система помощи	Да
Система сообщений
Число сообщений	2,000
Битовые сообщения	Да
Аналоговые сообщения	Да
Буфер сообщений	Круговой буфер (n x 256 ), энергонезависимый
Рецепты
Рецепты	300
Записей данных на рецепт	500
Память рецептов	64 КБ встроенной flash, расширяемая с MMC картой
Теги в проекте
Тегов	2,048
Граничные значения	Да
Мультиплексирвание	Да
Элементы  отображения
Текстовые обьекты	10000
Графические обьекты	Растровые, иконки, векторная графика
Списки
Текстовые списки	500
Графические списки	400
Библиотеки	Да
Архивирование
Количество архивов на проект	20
Количество точек измерения на проект	20
Глубина архива	10,000
Безопасность
Количество групп пользователей	50
Количество прав пользователя	32
Экспорт паролей	Да
Поддержка носителей информации
Multi Media Card	Да
Вывод сообщений/драйвер печати
Печать/вывод сообщений	Сообщения, цветная печать, копия экрана
Шрифты
Шрифты на клавиатуре	US American (English)
Языки
макисмальное количество языков в Online	16
Конфигурируемые языки	Немецкий, Английский, Французский, Итальянский, Испанский, Китайский традиционный, Китайский упрощенный, Датский, Финский, Греческий, Япоонский, Корейский, Голланский, Норвежский, Польский, Португальский, Русский, Шведский, Чешский, Турецкий, Венгерский
Шрифты	Tahoma, Arial, Courier New, WinCC flexible-Standard, Pictographic languages, все свободно масштабируемые
Загрузка (Upload/Download)
Загрузка конфигурации	MPI/PROFIBUS DP, USB, Ethernet, автоматическое определение переноса
Связь с контроллером	S5, S7-200, S7- 300/400, 505, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus)
Размеры
Передней панели Ш x В (мм)	308 мм x 204 мм
Монтажный проем / глубина Ш x В / Г (мм)	281 мм x 177 мм / 59 мм
Вес
Вес	1.19 кГ

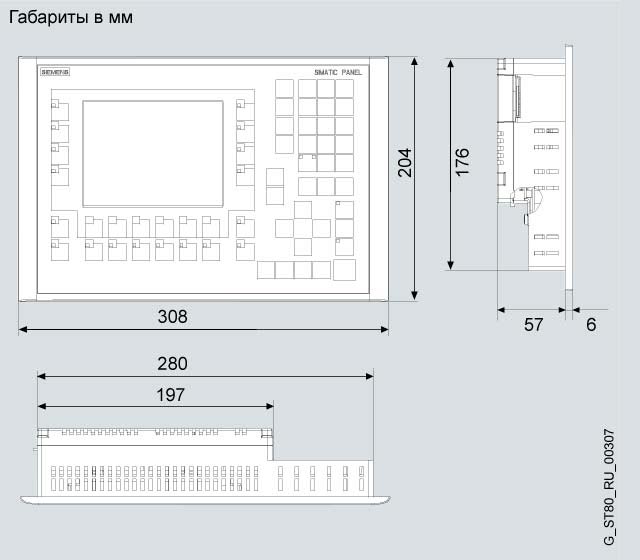

Чертеж

SIMATIC OP 277 6



Дальнейшая информация

SIMATIC OP 277 6

http://www.siemens.com/panels



В разделе "Заказные продукты" можно найти информацию об изделиях, ориентированных на применение в определенных отраслях промышленности.



Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6AV6622-0BA01-0AA0	2AP	SIMATIC TP170 MICRO/ OP/ TP/ MP270B/ MP370, КОМПЛЕКТ ПРОЕКТИРОВАНИЯ: ПАКЕТ SIMATIC WINCC FLEXIBLE STANDARD; CD С КОМПЛЕКТОМ ЭЛЕКТРОННОЙ ДОКУМЕНТАЦИИ ПО SIMATIC HMI; PC/PPI КАБЕЛЬ; MPI-КАБЕЛЬ ДЛИНОЙ 5 М	1221.12
6AV6643-0BA01-1AX0	271	SIMATIC OP 277 6, ПАНЕЛЬ ОПЕРАТОРА, 5.7 TFT ЭКРАН, 4 MB ПАМЯТЬ ПОЛЬЗОВАТЕЛЯ, НАСТРАИВАЕТСЯ В СРЕДЕ WINCC FLEXIBLE 2005 STANDARD SP1 ИЛИ ВЫШЕ	1941.92
