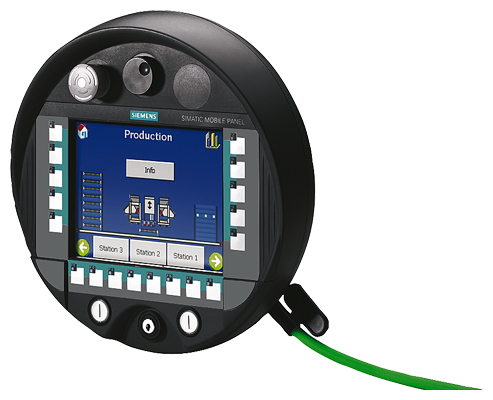

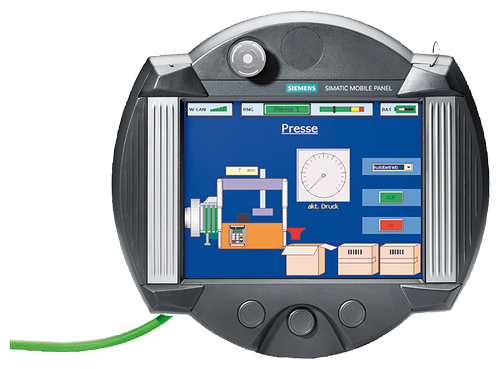

SIMATIC Mobile Panel 277
Функции
SIMATIC Mobile Panel 277 - Поля ввода/вывода для отображения и модификации значений технологических параметров
- Функциональные клавиши для непосредственного запуска различных функций и действий. До 16 конфигурируемых функций для функциональной клавиатуры. Функциональные клавиши могут использоваться в качестве входов периферийных устройств сети PROFIBUS DP или PROFINET IO. Функциональные клавиши могут реконфигурироваться на режимы работы системных клавиш. Наиболее часто используемые функции (например, подтверждение получения аварийного сообщения) можно возложить на функциональные клавиши.
- Дополнительные органы управленияповоротный выключатель, блокирующий ключ, светодиоды подсветки клавиш. Эти органы управления могут быть связаны с соответствующими переменными или использоваться в качестве входов/ выходов периферийных устройств сети PROFIBUS DP или PROFINET IO.
- Кнопки для непосредственного запуска различных функций и действий. До 16 конфигурируемых функций для кнопок.
- Графика позволяет использовать графические символы для обозначения функциональных клавиш и кнопок, а также создавать фоновые экранные изображения. Программное обеспечение конфигурирования содержит обширную библиотеку наиболее часто используемых графических объектов. Для подготовки изображений могут использоваться любые графические редакторы с OLE интерфейсом (например, PaintShop, Designer or CorelDraw).
- Векторная графика; формирование простейших геометрических фигур (например, линий, окружностей и многоугольников) непосредственно в среде инструментальных средств конфигурирования
- Текстовые поля для обозначения функциональных клавиш, экранных изображений, значений технологических параметров с использованием шрифтов любого размера
- Кривые и бар-графики для отображения динамически изменяющихся параметров в графической форме
- Отображение выбранных данных контроллера позволяет оператору запрашивать необходимые данные из контроллера
- Отображение HTML документов с помощью MS Pocket Internet Explorer
- Visual Basic Script, повышение гибкости за счет использования новых функций, связанных с переменными (операции сравнения, циклы и т.д.)
- Выбор языка 5 интерактивных языков, выбираемых из 32 поддерживаемых языков, включая азиатские языки и кириллицу
- Языково-зависимые тексты и графика
- Администрирование пользователей (безопасность)
- Защита доступа пользователей в соответствии со специальными требованиями различных секторов промышленного производства
- Установка подлинности на основе идентификационного номера пользователя и пароля
- Установка прав различных групп пользователей
- Сигнальная система
- Дискретные и аналоговые сигналы тревоги (сообщения о предельных значениях параметров), а также сообщения ALARM_S для SIMATIC S7 и SIMOTION
- Свободно конфигурируемые классы сообщений (например, сообщения состояний, отказов) для определения порядка подтверждения их получения и событий, вызывающих появление сообщений
- Буфер сообщений
- Энергонезависимый, необслуживаемый, работающий без буферной батареи. После отключения мобильной панели от соединительной коробки содержимое буфера остается неизменным.
- Управление рецептами
- С дополнительной областью хранения данных (опционально в мульти-медиа карте)
- Интерактивная, автономная обработка в панели
- Сохранение рецептур в стандартном Windows формате (CSV)
- Внешняя обработка рецептур с использованием стандартных инструментальных средств (например, Excel и Access)
- Тексты помощи и подсказок для изображений, сообщений и переменных
- Арифметические функции
- Мониторинг граничных значений параметров для контроля значений входных и выходных величин
- Индикаторы для отображения состояний машины/ установки
- Таймер для циклического выполнения функций
- Динамическое позиционирование, отображение/ скрытие объектов
- Постоянное окно и концепция шаблонов
- Создание экранных шаблонов
- Простое обслуживание и конфигурирование:
- Сохранение и восстановление данных проекта, операционной системы, рецептурных данных, микропрограмм с использованием стандартной мульти-медиа карты
- Сохранение и восстановление данных проекта, операционной системы, рецептурных данных, микропрограмм с использованием компьютера, оснащенного программным обеспечением ProSave
- Считывание/ загрузка данных проекта через MPI/PROFIBUS DP/последовательный интерфейс или PROFINET
- Автоматическая идентификация процесса загрузки данных проекта
- Регулировка контрастности изображения
- Имитация работы проекта на компьютере с программным обеспечением конфигурирования
- Дополнения для WinCC flexible
- Sm@rtService для дистанционного оперативного управления и мониторинга SIMATIC HMI системы на базе сетей TCP/IP
- Sm@rtAccess для организации обмена данными между HMI системами через TCP/IP сети. Удаленный доступ к рецептурным данным, паролям и другой информации HMI системы, а также многое другое.
- OPC сервер для связи с приложениями (например, MES, ERP, офисные приложения) различных производителей (см. программное обеспечение HMI/ программное обеспечение SIMATIC WinCC flexible runtime/ дополнения для WinCC flexible RT)
- Audit для отслеживания действий операторов
Конфигурирование
Для конфигурирования мобильных панелей операторов используются инструментальные средства проектирования пакета SIMATIC WinCC flexible с лицензиями Compact, Standard или Advanced. SIMATIC WinCC flexible является логическим продолжением и развитием хорошо известного семейства программ ProTool. Проекты, разработанные в среде ProTool, могут быть перенесены в WinCC flexible. Если WinCC flexible запускается из среды SIMATIC Manager, то все данные проекта STEP 7 становятся доступными инструментальным средствам проектирования WinCC flexible. Исключается необходимость дублированного ввода одних и тех же данных, снижается количество ошибок, используется единая система управления данными проекта.
Интеграция
SIMATIC Mobile Panel 277 В большинстве случаев SIMATIC Mobile Panel 277 ориентирована на обмен данными через PROFIBUS или PROFINET.Это позволяет использовать данный прибор
- для организации обмена данными через MPI/PROFIBUS с DP кабелями и подключением к соединительным коробкам DP "Basic" или "Plus"
- для организации обмена данными через PROFINET с PN кабелями и подключением к соединительных коробкам PN "Basic" или "Plus"
.
В стандартном варианте панель поддерживает множество драйверов для организации связи с программируемыми контроллерами, в том числе, и с программируемыми контроллерами других производителей.
При использовании соединительных коробок DP Mobile Panel 277 DP может подключаться к системам автоматизации следующих типов:
- SIMATIC S7-200/-300/-400
- SIMATIC WinAC Software/Slot PLC
- SIMOTION
- SIMATIC S5
- SIMATIC 505
- Программируемыми контроллерами производства
- Allen Bradley
- Mitsubishi
- Modicon Modbus
- GE-Fanuc
- LG GLOFA GM
- OMRON
- SINUMERIK (опционально с "SINUMERIK HMI copy licence WinCC flexible CE"; для конфигурирования дополнительно необходим пакет "SINUMERIK HMI engineering package WinCC flexible"; Более полная информация приведена в каталоге NC 60)
При использовании соединительных коробок PN Mobile Panel 277 может подключаться к:
- Программируемым контроллерам SIMATIC S7-200/-300/-400
- Программируемым контроллерам WinAC Software PLC
- Системам SIMOTION
- Через Ethernet (TCP/IP) к компьютеру более высокого уровня управления, сетевому принтеру
Замечание: Более полная информация приведена в разделе "Системные интерфейсы".
Технические данные
SIMATIC Mobile Panel 277 |
| 6AV6645-0CA01-0AX0 | 6AV6645-0CB01-0AX0 | 6AV6645-0CC01-0AX0 |
| Напряжение питания |
|
|
|
| Напряжение питания | Через соединительную коробку | Через соединительную коробку | Через соединительную коробку |
| Память |
|
|
|
| Flash / RAM | Flash / RAM | Flash / RAM |
| 6 Мбайт | 6 Мбайт | 6 Мбайт |
| Время |
|
|
|
| Часы |
|
|
|
| Аппаратные с защитой батареей, синхронизируемые | Аппаратные с защитой батареей, синхронизируемые | Аппаратные с защитой батареей, синхронизируемые |
| Конфигурирование |
|
|
|
| Инструментальные средства | WinCC flexible Standard 2005 SP 1 и выше (заказывается отдельно) | WinCC flexible Standard 2005 SP 1 и выше (заказывается отдельно) | WinCC flexible Standard 2005 SP 1 и выше (заказывается отдельно) |
| Дисплей |
|
|
|
| Тип | TFT, 65536 цветов | TFT, 65536 цветов | TFT, 65536 цветов |
| Размер диагонали | 7.5 " | 7.5 " | 7.5 " |
| Разрешение, точек | 640 x 480 | 640 x 480 | 640 x 480 |
| Наработка на отказ (при 25 °C) | Приблизительно 50000 часов | Приблизительно 50000 часов | Приблизительно 50000 часов |
| Расширение функций органов управления и индикации |
|
|
|
| Использование светодиодов клавиатуры в качестве выходов периферийного DP устройства | F1...F18 | F1...F18 | F1...F18 |
| Использование клавиш в качестве входов периферийного DP устройства | F1...F18, количество байт для конфигурируемых клавиш: 10 | F1...F18, количество байт для конфигурируемых клавиш: 10 | F1...F18, количество байт для конфигурируемых клавиш: 10 |
| Органы управления |
|
|
|
| Клавиатура | Мембранная и сенсорная | Мембранная и сенсорная | Мембранная и сенсорная |
| Программируемые функциональные клавиши | 18 функциональных клавиш с встроенными светодиодами | 18 функциональных клавиш с встроенными светодиодами | 18 функциональных клавиш с встроенными светодиодами |
| Сенсорная клавиатура | Аналоговая, резистивная | Аналоговая, резистивная | Аналоговая, резистивная |
| Ввод цифровой/ буквенной информации | Есть/ Есть | Есть/ Есть | Есть/ Есть |
| Кнопка STOP | Нет | 2-канальная (может включаться в цепь экстренного отключения питания) | 2-канальная (может включаться в цепь экстренного отключения питания) |
| Переключатель подтверждения | 2-канальный, 3-позиционный | 2-канальный, 3-позиционный | 2-канальный, 3-позиционный |
| Замок блокировки органов управления | Нет | Нет | Есть, 3-позиционный |
| Подсветка клавиатуры | Нет | Нет | Есть |
| Маховичок | Нет | Нет | Есть |
| Степень защиты |
|
|
|
| Степень защиты корпуса IP65 | Есть | Есть | Есть |
| Стандарты и сертификаты |
|
|
|
| Сертификаты | CE, cULus, C-TICK, SIBE | CE, cULus, C-TICK, SIBE | CE, cULus, C-TICK, SIBE |
| Категория 3 (для переключателя подтверждения) | Категория 3 (для кнопки STOP и переключателя подтверждения) | Категория 3 (для кнопки STOP и переключателя подтверждения) |
| Условия эксплуатации, хранения и транспортировки |
|
|
|
| Относительная влажность, не более | 80% | 80% | 80% |
| Свободное падение с высоты, не более | 1.2 м | 1.2 м | 1.2 м |
| Диапазон температур: |
|
|
|
| 0 ... +40°C | 0 ... +40°C | 0 ... +40°C |
| -20 ... +60°C | -20 ... +60°C | -20 ... +60°C |
| Дополнительные приборы |
|
|
|
| Приборы ввода-вывода | Принтер | Принтер | Принтер |
| Индикаторы |
|
|
|
| Светодиоды | Зеленые | Зеленые | Зеленые |
| Интерфейсы |
|
|
|
| Интерфейсы | 1 x RS-422, 1 x RS-485 (до 12 Мбит/с) | 1 x RS-422, 1 x RS-485 (до 12 Мбит/с) | 1 x RS-422, 1 x RS-485 (до 12 Мбит/с) |
| Слот Multi Media карты | 1 x слот Multi Media карты | 1 x слот Multi Media карты | 1 x слот Multi Media карты |
| USB | 1 x USB | 1 x USB | 1 x USB |
| Ethernet | 1 x Ethernet (RJ45) | 1 x Ethernet (RJ45) | 1 x Ethernet (RJ45) |
| Операционная система |
|
|
|
| Операционная система | Windows CE | Windows CE | Windows CE |
| Процессор |
|
|
|
| Процессор | ARM, 520 МГц | ARM, 520 МГц | ARM, 520 МГц |
| Набор функций с WinCC flexible |
|
|
|
| Приложения/опции | Internet Explorer, Sm@rt Service , Sm@rt Access | Internet Explorer, Sm@rt Service , Sm@rt Access | Internet Explorer, Sm@rt Service , Sm@rt Access |
| Visual Basic script | 50 | 50 | 50 |
| Планировщик задач | Есть | Есть | Есть |
| Система помощи | Есть | Есть | Есть |
| Состояния/управление | Для SIMATIC S7 | Для SIMATIC S7 | Для SIMATIC S7 |
| Система сообщений: |
|
|
|
| 4,000 | 4,000 | 4,000 |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Кольцевой (n x 512 записей), энергонезависимый, необслуживаемый | Кольцевой (n x 512 записей), энергонезависимый, необслуживаемый | Кольцевой (n x 512 записей), энергонезависимый, необслуживаемый |
| Рецепты: |
|
|
|
| 300 | 300 | 300 |
| 500 | 500 | 500 |
| 1000 | 1000 | 1000 |
| Встроенная, 64 Кбайт Flash, расширяемая | Встроенная, 64 Кбайт Flash, расширяемая | Встроенная, 64 Кбайт Flash, расширяемая |
| Экраны/количество: |
|
|
|
| 500 | 500 | 500 |
| 2,048 | 2,048 | 2,048 |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Экранные элементы: |
|
|
|
| 10000 текстовых элементов | 10000 текстовых элементов | 10000 текстовых элементов |
| Точечная графика, иконки | Точечная графика, иконки | Точечная графика, иконки |
| Диаграммы/ графики кривых, бар-графики, слайдеры, аналоговые дисплеи, скрываемые кнопки | Диаграммы/ графики кривых, бар-графики, слайдеры, аналоговые дисплеи, скрываемые кнопки | Диаграммы/ графики кривых, бар-графики, слайдеры, аналоговые дисплеи, скрываемые кнопки |
| Списки: |
|
|
|
| 500 | 500 | 500 |
| 400 | 400 | 400 |
| Есть | Есть | Есть |
| Архивы: |
|
|
|
| 20 | 20 | 20 |
| 20 | 20 | 20 |
| 10,000 | 10,000 | 10,000 |
| В Multi Media карте | В Multi Media карте | В Multi Media карте |
| Защита доступа: |
|
|
|
| 50 | 50 | 50 |
| 32 | 32 | 32 |
| Есть | Есть | Есть |
| Поддерживаемые носители данных |
|
|
|
| Есть | Есть | Есть |
| Регистрация/драйвер принтера |
|
|
|
| Сообщений, отчетов/построчная печать, цветная печать, копия экрана | Сообщений, отчетов/построчная печать, цветная печать, копия экрана | Сообщений, отчетов/построчная печать, цветная печать, копия экрана |
| Шрифты: |
|
|
|
| США (английский) | США (английский) | США (английский) |
| Языки |
|
|
|
| 16 | 16 | 16 |
| Русский , английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский | Русский , английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский | Русский , английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский |
| Tahoma, Arial, Courier New, стандартный шрифт WinCC flexible, идеографические языки. Все шрифты свободно масштабируемые | Tahoma, Arial, Courier New, стандартный шрифт WinCC flexible, идеографические языки. Все шрифты свободно масштабируемые | Tahoma, Arial, Courier New, стандартный шрифт WinCC flexible, идеографические языки. Все шрифты свободно масштабируемые |
| Загрузка/считывание проекта |
|
|
|
| Через MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса | Через MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса | Через MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса |
| Механические характеристики |
|
|
|
| Материал корпуса | Преимущественно пластик | Преимущественно пластик | Преимущественно пластик |
| Габариты |
|
|
|
| Диаметр/ глубина корпуса | 290 мм/ 103 мм | 290 мм/ 103 мм | 290 мм/ 103 мм |
| Масса |
|
|
|
| Масса | 1.7 кг | 1.7 кг | 1.7 кг |

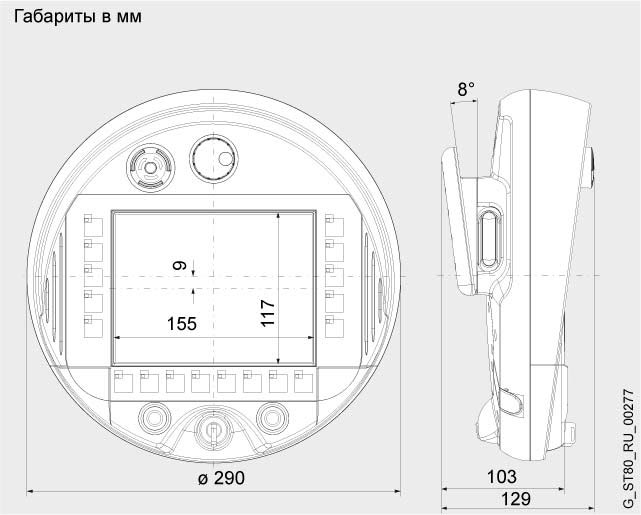

Чертеж
SIMATIC Mobile Panel 277
Mobile Panel 277 - вид спереди и сбоку
Дальнейшая информация
SIMATIC Mobile Panel 277 http://www.siemens.com/mobile-panels
Замечание
В разделе "Заказные продукты" можно найти информацию об изделиях, ориентированных на применение в определенных отраслях промышленности.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6645-0BE02-0AX0 | 271 | SIMATIC MOBILE PANEL 277 10, МОБИЛЬНАЯ ПАНЕЛЬ С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ, КНОПКОЙ ОСТАНОВА И СЕНСОРНЫМ ДИСПЛЕЕМ НАСТРОЙКА В СРЕДЕ WINCC FLEXIBLE STANDARD ВЕРСИИ 2008 И ВЫШЕ | 4113.86 |
| 6AV6645-0CA01-0AX0 | 271 | SIMATIC MOBILE PANEL 277, МОБИЛЬНАЯ ПАНЕЛЬ ОПЕРАТОРА С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE STANDARD 2005 SP1 И ВЫШЕ | 2943.62 |
| 6AV6645-0CB01-0AX0 | 271 | SIMATIC MOBILE PANEL 277, МОБИЛЬНАЯ ПАНЕЛЬ ОПЕРАТОРА С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ И КНОПКОЙ ЭКСТРЕННОГО ОСТАНОВА, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE STANDARD 2005 SP1 И ВЫШЕ | 3011.46 |
| 6AV6645-0CC01-0AX0 | 271 | SIMATIC MOBILE PANEL 277, МОБИЛЬНАЯ ПАНЕЛЬ ОПЕРАТОРА С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ И КНОПКОЙ ЭКСТРЕННОГО ОСТАНОВА, КОЛЕСИКОМ ПРОКРУТКИ, КЛЮЧОМ-ПЕРЕКЛЮЧАТЕЛЕМ, ДВУМЯ КНОПКАМИ С ПОДСВЕТКОЙ, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE STANDARD 2005 SP1 | 3275.40 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6671-5AE00-0AX0 | 270 | СОЕДИНИТЕЛЬНАЯ КОРОБКА DP BASIC ДЛЯ МОБИЛЬНЫХ ПАНЕЛЕЙ MOBILE PANEL 170 И 177 DP | 297.86 |
| 6AV6671-5AE01-0AX0 | 270 | СОЕДИНИТЕЛЬНАЯ КОРОБКА PN BASIC ДЛЯ МОБИЛЬНОЙ ПАНЕЛИ MOBILE PANEL 177 PN | 297.86 |
| 6AV6671-5AE10-0AX0 | 270 | СОЕДИНИТЕЛЬНАЯ КОРОБКА DP PLUS ДЛЯ МОБИЛЬНЫХ ПАНЕЛЕЙ MOBILE PANEL 170 И 177 DP | 385.84 |
| 6AV6671-5AE11-0AX0 | 270 | СОЕДИНИТЕЛЬНАЯ КОРОБКА PN PLUS ДЛЯ МОБИЛЬНОЙ ПАНЕЛИ MOBILE PANEL 177 PN | 385.84 |
| 6AV6691-1SA01-0AX0 | 2AP | CD С КОМПЛЕКТОМ ДОКУМЕНТАЦИИ ПО SIMATIC HMI, PDF-ФОРМАТ, АНГ./ НЕМ. ЯЗЫК. СОСТАВ: РУКОВОДСТВА ПО SIMATIC OP/ TP/ MP/ PANEL PC; ПО ОРГАНИЗАЦИИ СВЯЗИ С СИСТЕМАМИ АВТОМАТИЗАЦИИ; ПО КОНФИГУРИРОВАНИЮ; ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ | 38.16 |
