SIMATIC Flat Panel PRO Полностью защищенные мониторы SIMATIC Flat Panel PRO 15"/19"
Дизайн
SIMATIC Flat Panel PRO - Для монтажа на кронштейны / опоры
- Защита корпуса со всех сторон IP65
- 15"/19" сенсорный дисплей
- Прочный и компактный алюминиевый корпус
- Комбинированный блок питания 24 В пост. тока и 100-240 В пер. тока (50/60 Гц)
- Два внутренних интерфейса USB, один из которых один может быть выведен наружу через "USB service interface"
- Может быть расположен на растоянии до 30 м от системного блока ПК
- Опциональное подключение внешних цепей сверху или снизу
- Прямое подключение к несущим конструкциям известных производителей (Rittal, Bernstein, Rose, Rolec)
Поддержка глобальных стандартов VESA 75/VESA 100
Интеграция
SIMATIC Flat Panel PRO Встроенные интерфейсы SIMATIC Flat Panel PRO:
- Стандартный VGA интерфейс, 15-pin Sub-D
- Цифровой DVI-D интерфейс
- USB интерфейс, максимум до 30 м от системного блока ПК
- 2 x USB интерфейса для подсоединения локальной периферии (например мыши, клавиатуры) или устройств хранения данных, таких как USB flash
Технические данные
SIMATIC Flat Panel PRO |
| 6AV7 861-5TB10-1BA0 | 6AV7 861-6TB10-1BA0 |
| Display |
|
|
| Screen diagonal | 15 in | 19 in |
| visible area (HxV) in mm | 304 x 228 | 376 x 301 |
| Viewing angle | 160° x 160° | 160° x 160° |
| On Screen Display (OSD) configuration | Yes | Yes |
| Number of colors (bit levels) | 16.7 million | 16.7 million |
| Resolution (pixels) |
|
|
| 1024 x 768 | 1280 x 1024 |
| General features |
|
|
| > 260 cd/m2 / 350:1 | > 300 cd/m² / 300:1 |
| 250 cd/m² / 300:1 | 300 cd/m² / 300:1 |
| Control elements |
|
|
| Function keys | No | No |
| Operating mode |
|
|
| No | No |
| Installation type/mounting |
|
|
| Rack mounting possible | No | No |
| Desktop device | No | No |
| VESA mounting | Yes | Yes |
| Supply voltage |
|
|
| Type of actuation | AC, DC | AC, DC |
| Yes | Yes |
| Yes | Yes |
| permissible range, lower limit (DC) | 19.2 V | 19.2 V |
| permissible range, upper limit (DC) | 28.8 V | 28.8 V |
| Degree and class of protection |
|
|
| IP20 at front | Yes | Yes |
| IP54 at front | Yes | Yes |
| IP65 at front | Yes | Yes |
| IP20 rear | Yes | Yes |
| IP54 rear | Yes | Yes |
| IP65 rear | Yes | Yes |
| Standards, approvals, certificates |
|
|
| CE | Yes | Yes |
| CSA | No | No |
| UL | Yes | Yes |
| UL approval | Yes | Yes |
| GL | No | No |
| ABS | No | No |
| BV | No | No |
| DNV | No | No |
| LRS | No | No |
| PRS | No | No |
| Gost-R | No | No |
| SIBE safety certification | No | No |
| Dimensions |
|
|
| Width of the housing front | 400 mm | 483 mm |
| Height of housing front | 310 mm | 400 mm |
Чертеж
SIMATIC Flat Panel PRO
Flat Panel PRO 15" Touch

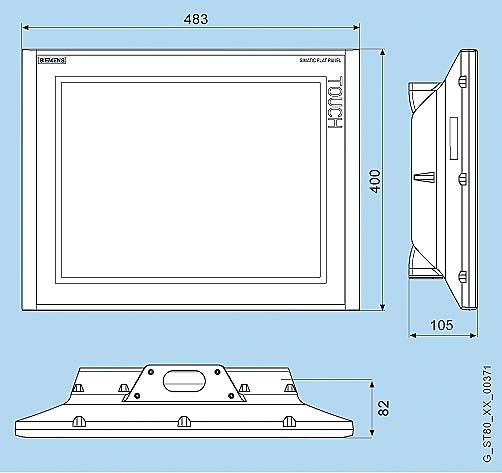

Flat Panel PRO 19" Touch
Дальнейшая информация
SIMATIC Flat Panel PRO Дополнительную информацию Вы можете получить в Интернете по адресу:
http://www.siemens.com/ip65-hmi-devices
Замечание:
Вам нужна особая модификация или расширение описанных здесь продуктов? В разделе "Customized products" Вы можете найти информацию о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей, а также о возможностях модификации и адаптации стандартных решений к техническим требованиям заказчика.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7861-5TB10-1BA0 | 275 | SIMATIC, ПРОМЫШЛЕННЫЙ МОНИТОР FLAT PANEL PRO, 15-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-ДИСПЛЕЙ, РАЗРЕШЕНИЕМ 1024Х768 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D, ДЛИНА КАБЕЛЯ ДО 30 М, КОРПУС С ЗАЩИТОЙ IP65/NEMA6 | 2141.20 |
| 6AV7861-6TB10-1BA0 | 275 | SIMATIC, ПРОМЫШЛЕННЫЙ МОНИТОР FLAT PANEL PRO, 19-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-ДИСПЛЕЙ, РАЗРЕШЕНИЕМ 1280Х1024 ПИКСЕЛЕЙ, =24В И ~230В, VGA, DVI-D, ДЛИНА КАБЕЛЯ ДО 30 М, КОРПУС С ЗАЩИТОЙ IP65/NEMA6, КОРПУСНОЙ ТИП 4 | 2724.20 |
