14 мм

20 мм

30 мм

40 мм

90 мм

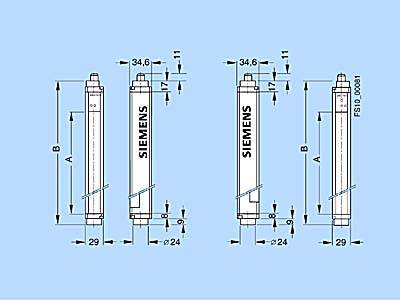

Световые завесы

Стандартный

Транзисторный

Штекер M12

✓

✓

✓

✓

✓

Тип

3RG78 46

Категория безопасности  IEC/EN 61496

Категория 4

Способность к обнаружению (разрешение)

14 мм, 20 мм, 30 мм, 40 мм, 90 мм

Глубины защитных полей

• разрешение 14 мм

от 0.5 до 5 м

• разрешение 20 мм

от 0.7до 14 м

• разрешение 30 мм

от 0.5до 9 м

• разрешение 40 мм

от 0.9 до 20 м

• разрешение 90 мм

от 0.9 до 20 м

Питающее напряжение U_v
(передатчик и приемник

24 В пост.тока ± 20%
(необходим внешний блок питания с надежной развязкой и буферизацией падения напряжения длительностью 20 мс, минимальный  резерв тока 1 A)

Остаточное колебание напряжения

± 5% в рамках U_v

Ток потребления

• Передатчик

75 мА

• Приемник

110 мА (без внешней нагрузки)

Суммарная величина тока для внешнего плавкого предохранителя во вводе питания передатчика и приемника

1 A время задержки среднее

Допустимое сечение кабеля

• Передатчик

0.25 мм²

• Передатчик

0.14 мм²

Передатчик

Светоизлучающие диоды в соответствии с  EN 60825-1:1994+ A1:2002+A:2001

• Класс

1

• Длина волны

950 нм

• Мощность

< 50 μW

Синхронизация

Оптическая между передатчиком и приемником

Класс безопасности (VDE 106) ¹⁾

III

Температура окружающей среды

• Работа

от 0 до +55 °C

• Хранение

от –25 до +70 °C

Относительная влажность

о 15 до 95%

Степень защиты

IP65

Сигнальный вход

• Передатчик пин 4

• Входные данные теста

• Вход: Контакт или транзистор подсоединенный к +24 В Пост.тока
• 0 V или запасная часть = Тест
• Токовая нагрузка: максимально 20 мА

• Приемник пин 1

• запуск/перезапуск

Вход: Контакт (NO) присоединенный к 24 В пост.тока, токовая нагрузка: максимально 15 мА

• аварийное сообщение об ошибке/загрязнении


Выход: pnp: Присоединение к  24В Пост.тока , максимально 80 мА

• Приемник пин 3

• EDM (контактное управление)

• Вход: Контакт (NC) присоединен к 0 В
• Токовая нагрузка: максимально 15 мА

• без EDM

присоединен 24 В Пост.тока

• Приемник пин 4

• с RES

Вход: 24 В Пост.тока

• без RES

Соединитель с пин 1

Минимальный

Типичный

Максимальный

Рабочее действующее напряжение  (U_v – 1.6 V)

Для активной нагрузки I_rated = 250 mA

–

22 В

–

Рабочее напряжение, низкое

-80 В¹⁾

0 В

+ 2.8 В

Рабочий ток

–

250 мА

–

Утечка тока

–

< 5 μA

< 20 μA

Емкость нагрузки

–

–

< 220 nF

Нагрузочная индуктивность

–

–

< 2.0 H

Допустимое сопротивление линии к нагрузке

–

–

< 300 Ω²⁾

Допустимое сопротивление линии между приемником и нагрузкой (с 0.25 мм²)

–

–

100 м

Тестовая длительность пульса

30 μs

–

100 μs

Интервал тестового пульса

–

–

22 μs

OSSD возобновление времени после  прерывания луча  (без RES)

40 мс

100 мс

–

OSSD время отклика

В зависимости от номера луча, см. руководство по эксплуатации
