Фланцевый термометр сопротивления с соединительной головкой может монтироваться в резервуары и трубопроводы; он подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F) и может поставляться также со встроенным измерительным преобразователем температуры. |
Технические данные | Фланцевый термометр сопротивления с соединительной головкой | | Защитная трубка | | | | 2F, DIN 43772; цилиндрическая, ∅ 11 мм, (0.43 дюймов), толщина стенки 2 мм (0.08 дюймов) | | | X 6 CrNiMoTi 17 122, материал Ном. 1.4571 | | | До 40 бар (580 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772) | | Фланец | Номинальный диаметр DN 25, номинальное давление PN 40 (ASME по запросу) | | Измерительная вставка | Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дюймов) из нерж. стали; соединительный цоколь с прижимными пружинами | | Время перехода (по VDI/VDE 3 522) (по VDI/VDE 3 522) | | - В воде со скоростью протока v = 0.4 м/с (1.31 ft/с)
| t 0.5 = 32 с, t0.9 = 96 с | - В воздухе со скоростью протока v = 1 м/с (3.28 ft/с)
| t 0.5 = 2.2 мин, t0.9 = 6.8 мин | | Взрывозащита | II 1/2G EEx ia IIC T4/T6 |
|

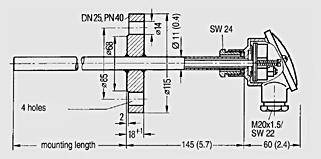

Чертеж  Фланцевый термометр сопротивления с соединительной головкой, размеры в мм (дюймах) |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MC1017-1FA1. | ТЕРМСОПРОТИВЛЕНИЕ С КРЕПЕЖНЫМ ФЛАНЦЕМ ВСТРАИВАЕМАЯ ДЛИНА 160MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 1.5 | 4 - 6 недель (B) | 1 | | 7MC1017-1FB1. | ТЕРМСОПРОТИВЛЕНИЕ С КРЕПЕЖНЫМ ФЛАНЦЕМ ВСТРАИВАЕМАЯ ДЛИНА 160MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 1.6 | 6 - 8 недель (C) | 1 | | 7MC1017-1FE1. | ТЕРМСОПРОТИВЛЕНИЕ С КРЕПЕЖНЫМ ФЛАНЦЕМ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 160MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 1.5 | 6 - 8 недель (C) | 1 | | 7MC1017-1FF1. | ТЕРМСОПРОТИВЛЕНИЕ С КРЕПЕЖНЫМ ФЛАНЦЕМ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 160MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 1.6 | 6 - 8 недель (C) | 1 | | 7MC1017-2FA1. | ТЕРМСОПРОТИВЛЕНИЕ С КРЕПЕЖНЫМ ФЛАНЦЕМ ВСТРАИВАЕМАЯ ДЛИНА 250MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 1.5 | 4 - 6 недель (B) | 1 | | 7MC1017-2FB1. | ТЕРМСОПРОТИВЛЕНИЕ С КРЕПЕЖНЫМ ФЛАНЦЕМ ВСТРАИВАЕМАЯ ДЛИНА 250MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 1.6 | 6 - 8 недель (C) | 1 | | 7MC1017-2FE1. | ТЕРМСОПРОТИВЛЕНИЕ С КРЕПЕЖНЫМ ФЛАНЦЕМ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 250MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 1.5 | 6 - 8 недель (C) | 1 | | 7MC1017-2FF1. | ТЕРМСОПРОТИВЛЕНИЕ С КРЕПЕЖНЫМ ФЛАНЦЕМ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 250MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 1.6 | 6 - 8 недель (C) | 1 |
|
