с головкой и шейкой удлинения - Термосопротивление с резьбой для низкого давления

Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой и консолью подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F) и может поставляться также со встроенным измерительным преобразователем температуры.

Технические данные

Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой и консолью
Конструкция	По DIN 43765: Ввинчивающийся термометр
Защитная трубка
Форма	Как 2G, DIN 43772; цилиндрическая, ∅ 9 мм, (0.35 дюймов), толщина стенки 1 мм (0.04 дюймов)
Дополнительная нагрузка	До 20 бар (290.1 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)
Ввинчивающаяся цапфа	G½; подходит уплотнительное кольцо 21 x 26, как форма C или D, DIN 7603
Измерительная вставка	Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дуймов)из нерж. стали; соединительный цоколь с прижимными пружинами
Время перехода (по VDI/VDE 3 522)
В воде со скоростью протока v = 0.4 м/с (1.31 ft/с)	t _0.5 = 25 сек, t_0.9 = 75 сек
В воздухе со скоростью протока v = 1 м/с (3.28 ft/с)	t _0.5 = 2 мин, t_0.9 = 6.3 мин
Взрывозащита	II 1/2G EEx ia IIC T4/T6

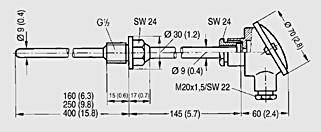

Чертеж

Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой и консолью, размеры в мм (дуймах)

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MC1007-5DA1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ	0.5	4 - 6 недель (B)	1
7MC1007-5DB1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ	0.5	6 - 8 недель (C)	1
7MC1007-5DE1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ	0.5	6 - 8 недель (C)	1
7MC1007-5DF1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ С ЦАПФОЙ G1/2 ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ	0.9	6 - 8 недель (C)	1
7MC1007-6DA1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 250MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ	0.65	4 - 6 недель (B)	1
7MC1007-6DB1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 250MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ	0.65	6 - 8 недель (C)	1
7MC1007-6DE1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 250MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ	0.9	6 - 8 недель (C)	1
7MC1007-6DF1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 250MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ	1	6 - 8 недель (C)	1
7MC1007-7DA1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 400MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ	1	6 - 8 недель (C)	1
7MC1007-7DB1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 400MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ	1	6 - 8 недель (C)	1
7MC1007-7DE1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 400MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ	1.1	6 - 8 недель (C)	1
7MC1007-7DF1.	ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 400MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ	1.1	6 - 8 недель (C)	1

Заказные данные [PDF]
