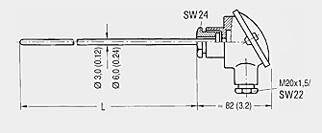

Технические данныеТермопара с оболочкой с соединительной головкой, форма B | | | Сенсор | Fe/Cu Ni, Fe-CuNi или Ni Cr/Ni | | Оболочка | Место измерения изолировано от основания оболочки | | | X 6 CrNiTi 18 10, материал No. 1.4541 | Inconel | | | До 800 °C (800.00 °C) | До 1100 °C (2012 °F) | | Соединительная головка | Форма B по DIN 43729 | | | Легкометаллический сплав | | | Разрешены от -30 до +100 °C (от -22 до +100.00 °C) | | | Для кабеля до ∅ 15 мм (0.59 дюймов) | | | Без прижимных пружин |
Сенсор - Сопротивление изоляции между проводом и оболочкой: ≥ 1000 MΩ/м при 20 °C (≥ 305 MΩ/ft при 68 °F)
- Наименьший радиус изгиба: 5 x наружный диаметр оболочки
- Герметичность места измерения: проверена с 40 бар (580 psi)
| Сенсор | Оболочка | Кол-во сенсо-ров | Диаметр термо-провода | Сопротивление (для двойного провода) | | | Наружный диаметр | Толщина стенки | | | | | | мм (дюймов) | мм (дюймов) | | мм (дюймов) | Ω/м (Ω/ft) | | Fe/Cu Ni (тип J) и Fe-CuNi (тип L) | 3,0 (0,12) | 0,42 (0.017) | 1 | 0,54 (0.02) | 2,7 (8.9) | | 0,42 (0.017) | 2 | 0,48 (0.02) | 3,5 (11.5) | | 6,0 (0.24) | 0,55 (0.022) | 1 | 1,07 (0.04) | 0,66 (2.2) | | 0,89 (0.035) | 2 | 0,81 (0.03) | 1,14 (3.7) | | Ni Cr/Ni (тип K) | 3,0 (0.12) | 0,42 (0.017) | 1 | 0,54 (0.02) | 4,3 (14.1) | | 0,42 (0.017) | 2 | 0,48 (0.02) | 5,5 (18.0) | | 6,0 (0.24) | 0,55 (0.022) | 1 | 1,07 (0.04) | 1,12 (3.7) | | 0,89 (0.035) | 2 | 0,81 (0.03) | 1,94 (6.4) |
|
