с головкой, без шейки удлинения

Разделы

с головкой, без шейки удлинения - Термосопротивление с резьбой для низкого давления

с головкой, без шейки удлинения - Термосопротивление с резьбой для низкого давления

Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой (без консоли) подходит для диапазона температур от -50 до +400 °C (от -58 до +752 °F) и может поставляться также со встроенным измерительным преобразователем температуры.



Технические данные

Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой, (без консоли)

Конструкция

По DIN 43765: ввинчивающийся термометр

Защитная трубка


  • Форма

Как 2G, DIN 43772; цилиндрическая, ∅ 9 мм, (0.35 дюймов), толщина стенки 1 мм (0.04 дюймов)
  • Дополнительная нагрузка

До 20 бар (290.1 psi) (доп. нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)

Ввинчивающаяся цапфа

G½; подходит уплотнительное кольцо 21 x 26, как форма C или D, DIN 7603

Измерительная вставка

Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дюймов) из нерж. стали; соединительный цоколь с прижимными пружинами

Время перехода (по VDI/VDE 3 522)


  • В воде со скоростью протока v = 0.4 м/с (1.31 ft/с)

t 0.5 = 25 сек, t0.9 = 75 сек
  • В воздухе со скоростью протока v = 1 м/с (3.28 ft/с)

t 0.5 = 2 мин, t0.9 = 6.3 мин

Взрывозащита

II 1/2G EEx ia IIC T4/T6

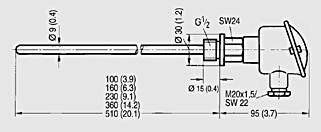

Чертеж

Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой, без консоли, размеры в мм (дюймах)

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MC1006-1DA1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 100MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.64 - 6 недель (B)1
7MC1006-1DB1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 100MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.66 - 8 недель (C)1
7MC1006-1DE1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 100MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.66 - 8 недель (C)1
7MC1006-1DF1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 100MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.66 - 8 недель (C)1
7MC1006-2DA1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.74 - 6 недель (B)1
7MC1006-2DB1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.76 - 8 недель (C)1
7MC1006-2DE1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.76 - 8 недель (C)1
7MC1006-2DF1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.76 - 8 недель (C)1
7MC1006-3DA1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 230MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.86 - 8 недель (C)1
7MC1006-3DB1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 230MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.86 - 8 недель (C)1
7MC1006-3DE1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 230MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.86 - 8 недель (C)1
7MC1006-3DF1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 230MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.86 - 8 недель (C)1
7MC1006-4DA1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 360MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.96 - 8 недель (C)1
7MC1006-4DB1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 360MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.96 - 8 недель (C)1
7MC1006-4DE1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 360MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ0.96 - 8 недель (C)1
7MC1006-4DF1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 360MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ0.96 - 8 недель (C)1
7MC1006-5DA1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 510MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ16 - 8 недель (C)1
7MC1006-5DB1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ,ВСТРАИВАЕМАЯ ДЛИНА 510MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ16 - 8 недель (C)1
7MC1006-5DE1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 510MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ1.16 - 8 недель (C)1
7MC1006-5DF1.ТЕРМОСОПРОТИВЛЕНИЕ С РЕЗЬБОЙ ДЛЯ НИЗКОГО ДАВЛЕНИЯ С ВЗРЫВОЗАЩИТОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 510MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ1.016 - 8 недель (C)1
