Трубчатый разделитель давления с быстросъемным соединением, по DIN 11851 с резьбовым штуцером

Трубчатый разделитель давления с быстросъемным соединением, с соединением Сlamp

Трубчатый разделитель давления с быстросъемным соединением для избыточного давления поставляется для следующих серий измерительного преобразователя давления SITRANS P:

• MK II
• MS
• DS III
• DS III PA

Область применения

Трубчатый разделитель давления с быстросъемным соединением это специальная конструкция для текучих и высоковязких веществ. Он полностью интегрирован в процесс, поэтому в направлении протока не возникает завихрений, зон нечувствительности и иных препятствий. Измеряемое вещество беспрепятственно протекает через трубчатый разделитель давления и обеспечивает самоочистку измерительной камеры.

Дизайн

Clamp-on seals with quick-release connection for pressure

• Существует две версии быстросъемного соединения (MK II, MS,и серия DS III (PA)):
• Конструкция соединения:
  • DIN 11 851 с резьбовым штуцером
  • соединение Clamp.
• Трубчатый разделитель давления подключается либо напрямую, либо через капиллярную трубку к измерительному преобразователю давления.

Функции

Давление измерения через измерительную мембрану, которая у трубчатого разделителя давления находится на окружности внутри, передается на наполнительную жидкость через капиллярную трубку в измерительную камеру измерительного преобразователя давления. Наполнительная жидкость полностью заполняет внутреннее пространство мембранного разделителя давления, капиллярную трубку и измерительную камеру измерительного преобразователя давления.

Указания: При работе в области разрежения и при вводе в эксплуатацию рекомендуется выбирать вакуумнепроницаемую конструкцию разделителя давления (см. заказные данные).

Технические данные

Чертеж

Соединение по DIN 11851 с резьбовым штуцером

Соединение Clamp для труб по BS 4825/3 и o.D. тубуса

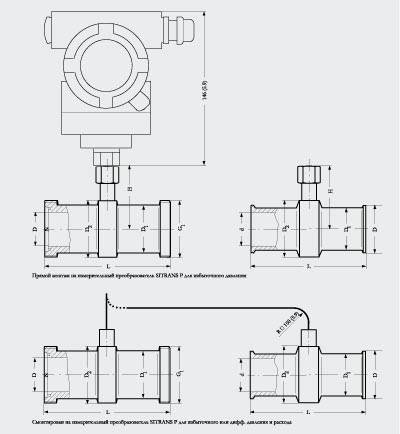

Трубчатый разделитель давления с быстросъемным соединением, размеры в мм (дюймах)

Заказные данные

Заказные данные [PDF]
