Принадлежности

Принадлежности - Гибкие термопары

Резьбовая втулка
Зажимное резьбовое соединение
Соединительная розетка
Соединительный штекер

Чертеж

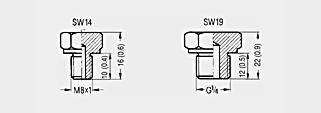

Резьбовая втулка с резьбой M8 x 1 (слева) или G1/4 (справа), размеры в мм(дюймах)

d	D	l	L	SW
мм (дюймов)		мм (дюймов)	мм (дюймов)
1,5 (0.06)	M8x1	8 (0.3)	32 (1.3)	12
3,0 (0.12)	M8x1	8 (0.3)	32 (1.3)	12
6,0 (0.24)	G¼	10 (0.4)	48 (1.9)	19

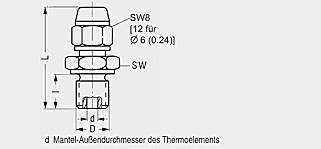

Зажимное резьбовое соединение с резьбой M8 x 1 или G¼, размеры в мм (дюймах)

Соединительная розетка, размеры в мм (дюймах)

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MC2922-1EA	РЕЗЬБОВОЙ НИППЕЛЬ М8Х1 ДЛЯ КАРМАНА ВНЕШНИМ ДИАМЕТРОМ 3 ММ	10	4 - 6 недель (B)	1
7MC2922-1FB	РЕЗЬБОВОЙ НИППЕЛЬ G1/4 ДЛЯ КАРМАНА ВНЕШНИМ ДИАМЕТРОМ 3 ММ	2	4 - 6 недель (B)	1
7MC2922-3AA	ОБЖИМНАЯ ВТУЛКА МАТЕРИАЛ 1.4571 РЕЗЬБА М8Х1 ДЛЯ ГИЛЬЗЫ ДИАМЕТРОМ 1.5 ММ	3	4 - 6 недель (B)	1
7MC2922-3BA	ОБЖИМНАЯ ВТУЛКА МАТЕРИАЛ 1.4571 РЕЗЬБА М8Х1 ДЛЯ ГИЛЬЗЫ ДИАМЕТРОМ 3.0 ММ	3	4 - 6 недель (B)	1
7MC2922-3DB	ОБЖИМНАЯ ВТУЛКА МАТЕРИАЛ 1.4571 РЕЗЬБА G1/4 ДЛЯ ГИЛЬЗЫ ДИАМЕТРОМ 6.0 ММ	4	4 - 6 недель (B)	1
7MC2922-4BB	СОЕДИНИТЕЛЬНАЯ КЛЕММА ДЛЯ ТЕРМОПАРЫ .7MC2028 СЕНСОР NICR/NI	3	4 - 6 недель (B)	1
7MC2922-4BD	СОЕДИНИТЕЛЬНАЯ КЛЕММА ДЛЯ ТЕРМОПАРЫ .7MC2028 СЕНСОР NICR/NI	3	4 - 6 недель (B)	1

Заказные данные [PDF]

Загрузить PDF-файл.
