Монтаж

Разделители давления с ячеечной конструкцией монтируются между соединительным фланцем места измерения и глухим фланцем. Разделительные давления с фланцевой конструкцией монтируются непосредственно на соединительный фланец места измерения. Учитывать соответствующую ступень давления глухого фланца или фланцевого разделителя давления.

Измерительный преобразователь должен располагаться под соединительным фланцем, у измерительных преобразователей дифференциального давления - под нижним соединительным фланцем. В области разрежения необходимо выбрать такое расположение.

При измерениях в зоне избыточного давления измерительный преобразователь может монтироваться и над соединительным фланцем.

Для хорошей передаточной характеристики капилляры между разделителем давления и измерительным преобразователем давления должны быть как можно короче.

Смещение диапазона измерения

Если при измерениях с двумя разделителями давления существует разница по высоте двух соединительных фланцев, то из-за масляного наполнителя капилляров разделителя давления возникает дополнительное дифференциальное давление. Оно вызывает смещение действительного диапазона измерения. Это смещение необходимо учитывать при настройке измерительного преобразователя.

Смещение диапазона измерения возникает и при комбинации разделителя давления с измерительным преобразователем, если измерительный преобразователь монтируется не на высоте разделителя давления.

Выход измерительного преобразователя

При увеличении уровня, разделительного слоя или плотности в закрытых резервуарах соответственно увеличивается и дифференциальное давление и тем самым выходной сигнал измерительного преобразователя.

Если необходимо обратное соотношение между дифференциальным давлением и выходным сигналом, то необходимо поменять местами начало и конец измерения у SITRANS P.

В открытых резервуарах растущему уровню, разделительному слою или плотности обычно соответствует растущее давление.

Влияние внешней температуры

Избегать разниц температур между отдельными капиллярами и между отдельными разделителями давления.

Колебания температуры в области блока измерения приводят к изменению объема наполнительной жидкости и как следствие - к погрешностям измерения.

Указания

• При измерении разделительного слоя он должен находиться между двумя штуцерами. Кроме этого уровень в резервуаре всегда должен быть выше верхнего штуцера.

• При измерении плотности важен постоянный уровень измеряемого вещества. Уровень должен находиться выше верхнего штуцера.

Возможные комбинации измерительных преобразователей и разделителей давления

Чертеж

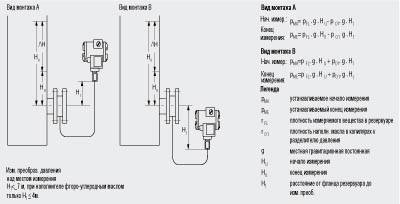

Виды монтажа для измерения избыточного давления и уровня (открытые резервуары)

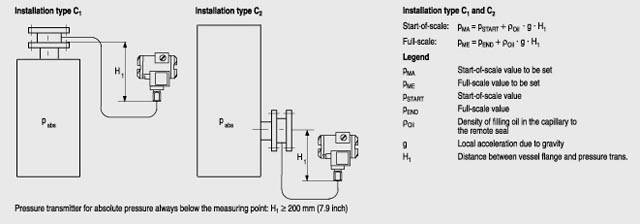

Виды монтажа для измерений абсолютного давления (закрытые резервуары)

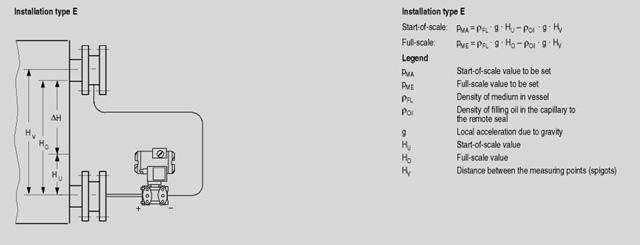

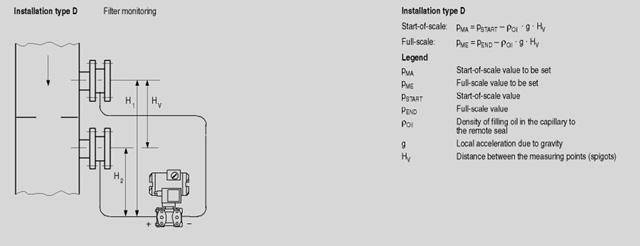

Виды монтажа для измерения дифференциального давления и расхода

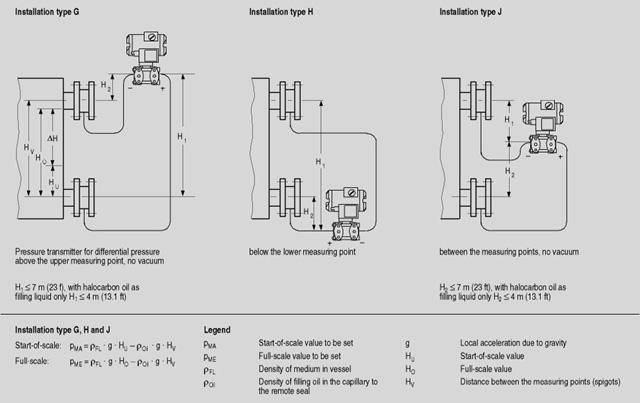

Виды монтажа для измерения уровня (закрытые резервуары)
