Pointek ULS 200 - Сигнализатор уровня

Pointek ULS 200 - Сигнализатор уровня

Pointek ULS 200 это бесконтактный ультразвуковой сигнализатор уровня с двумя точками переключения для регистрации уровня сыпучих веществ, жидкостей и взвесей во многих отраслях промышленности.

Особенности

  • безконтактная сигнализация предельного уровня жидкостей, взвесей и сыпучих веществ
  • встроенна температурная компенсация
  • питание АС или DC
  • 2 коммутационных выхода для макс.макс., макс., мин. и мин.мин. тревога уровня
  • электроника с функцией Failsafe
  • подсоединение к процессу через резьбу Tri-clamp согласно 3А
  • корпус из Polycarbonat или алюминия, IP 67тип 6 NEMA 6
  • простое программирование двумя клавишами
  • простой монтаж и обслуживание

Область применения

Этот недорогой ультразвуковой сигнализатор уровня позволяет осуществлять бесконтактную регистрацию двух различных точек уровня у жидкостей, взвесей и сыпучих веществ. Диапазон измерения для сыпучих веществ составляет макс. 3 м., а для жидкостей и взвесей 5 м., при этом отсутствует какой-либо контакт с продуктом. На сенсоре не образуются отложения.

Исключаются проблемы, которые возникают у приборов с контактным методом измерения ( к примеру, гидростатические приборы, поплавки). Сигнализатор уровня имеет прочную конструкцию. Компактный прибор состоит из сенсора и электроники. У него нет подвижных частей и он практически не нуждается в техническом обслуживании.

Могут поставляться сенсоры из Tefzel® или Kynar-Flex®, тем самым являясь особо стойкими к химическому воздействию. Тем самым прибор может использоваться в химиии, нефтехимии, водохозяйстве и сфере сточных вод. Сантехническая версия ULS 200 с фланцевой опцией (промышленный стандарт) быстро демонтируется и легко чистится. Тем самым она отвечает требованиям для использования в пищевой и фармацевтической промышленности. Pointek ULS 200 убеждает благодаря своей производительности и одновременно уменьшает затраты на техническое обслуживание, время простоя и предварительные затраты.



Дизайн

Монтаж

Монтаж сигнализатора предельного уровня POINTEK ULS 200 необходимо производить в местах, где температура не превышает максимально допустимого уровня. В соответствии с хараетеристиками класса защиты и материала корпуса. Крышка должна быть доступной, чтобы обеспечить подсоединение, калибровку и обзор дисплея.

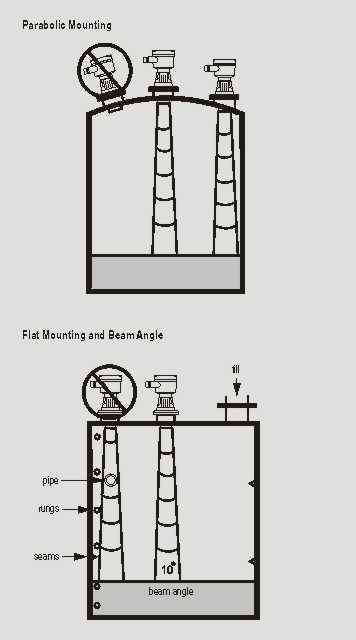

Рекомендуется не производить монтаж сигнализатора предельного уровня POINTEK ULS 200 в непосредственной близости от высоковольтных и частотных преобразователей или силовых выключателей. При монтажа необходимо учитывать, что ультразвуковой луч должен не иметь на пути препятсвий и быть направлен под прямым углом к поверхности материала.



Монтаж и подключение

Имеется три типа резьб Pointek ULS 200 : 2" NPT, 2" BSP или PF2 . Сигнализатор предельного уровня может быть снабжен фланцевым адаптеромl 75 mm (3") в качестве ответного фланца к фланцамo 3" ANSI, DIN 65, PN10 и JIS 10K 3B.

Для обеспечения соответствующих технических условий может возникнуть необходимость раздельной прокладки кабелей и и линий.

Конфигурация

Монтаж Pointek ULS 200

Технические данные

Pointek ULS 200

Принцип работы


  • Принцип измерения

Ультразвуковой сигнализатор уровня

Диапазон измерения



Диапазон измерения для жидкостей

0,25 до 5 м

Диапазон измерения для сыпучих веществ

0,25 до 3 м

Выход



версия АС (реле)

2 переключающих контакта, ном. мощность 5 A при AC 250 V, омная нагрузка

версия DC (реле)

2 переключающих контакта, ном. мощность 5 A при DC 48 V

или:



Транзистор

2 переключателя, ном. мощность макс. 100 мА, DC 48 V

Точность измерения



Версия AC/DC


  • Разрешение

3 мм (0.1“)
  • Воспроизводимость

0,25% от диапазона измерения

Рабочие условия



Условия монтажа


  • Место монтажа

Внутри/снаружи
  • Ультразвуковой конус

See transducers

Внешние условия


  • Внешняя температура

-40 до +60 °C(-40 до +140 °F)
  • При монтаже в металлическую резьбу или при допуске ATEX

-20 до +60 °C (-5 до +140 °F)
  • Степень защиты

IP67 / NEMA 6 / Type 6

Свойства материала


  • Давление процесса

0 бар (обычное атмосферное давление)

Конструктивные особенности



Материал

Поликарбонат или алюминий с эпоксидным покрытием с уплотнением

Вес

Около 1.5 кг

Материал сенсора

Tefzel® или Kynar Flex®

Подключение к процессу

2“ NPT, 2“ BSP или PF 2
  • Опционный фланцевый адаптер

Для 3" ANSI, DN65 PN10 и JIS 10K3B

Сантехническое подключение к процессу

4" Clamp-соединение по руководствам 3A

Питание


  • Версия AC

AC 100 до 230 V ±15% 50/60 Гц, макс. 12 VA (5 W)

Версия DC

DC 18 до 30 V, 3 W

Интерфейс индикации/управления



Индикатор

Жидкокристаллический, трехпозиционный, высота 9 мм, для индикации расстояния между поверхностью излучения и материалом, многосегментная графика

Память

EEPROM, энергонезависимая

Программирование

2 клавиши управления

Электроника/корпус

Соединение: клеммная колодка, макс. 2,5 мм2 массивный проводник/ 1,5 мм2 литца

Класс защиты

IP67/Тип 6/NEMA 6

Ввод кабеля

2 dx ½“ NPT или 2 x PG 13.5

Сертификаты и допуски
  • CE (EMC certificate available on request), CSANRTL/C, FM, 3A
  • CSA/FM Class 1, Div. 1,
    Group A, B, C, D; Class II;
    Group E, F, G; Class III
  • ATEX II 2G, EEx and II C T5

Tefzel® является зарегестрированным товарным знаком Dupont.

Kynar Flex® является зарегестрированным товарным знаком Elf Atochem North America.

Опции

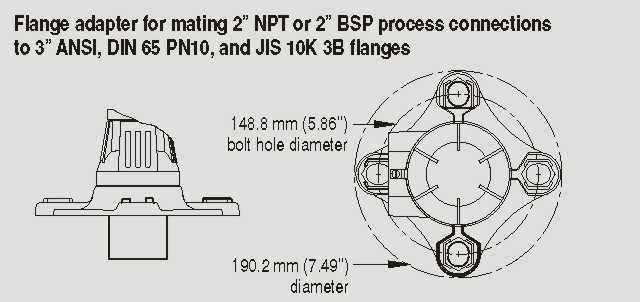

Pointek ULS 200 Опциональный фланцевый адаптер

Чертеж

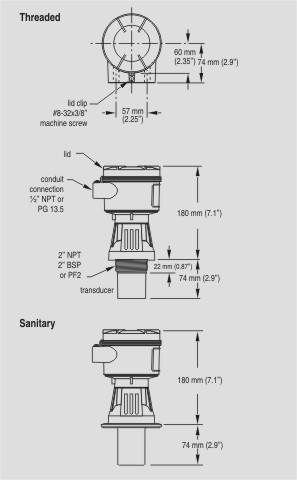

Размеры ULS 200

Схема подключения

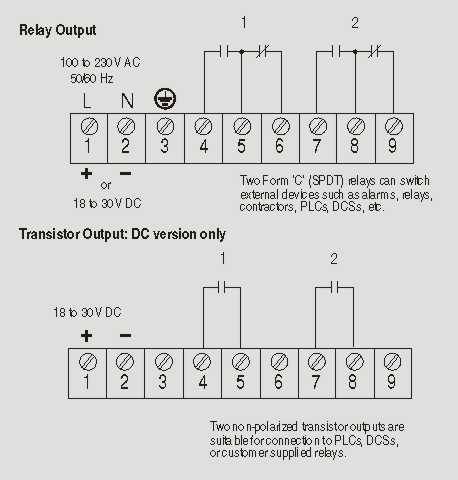

Соединения ULS 200

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ML1510-..... POINTEK ULS 200, БЕСКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ, ДВА РЕЛЕЙНЫХ КОНТАКТА, ДВЕ УСТАВКИ ДЛЯ КАЖДОГО РЕЛЕ, ДЛЯ СИГНАЛИЗАЦИИ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ МАТЕРИАЛОВ В ДИАПАЗОНЕ ДО 5 М1.6по запросу (D)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ML1830-1BKУНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОРОМ FMS-2001.3743 - 5 недель (A)1
7ML1830-1BR4 ^^^^^^ МОНТАЖНОЕ СОЕДИНЕНИЕ ДЛЯ ECHOMAX XKS-6 САНИТАРНЫЙ СЕНСОР0.58по запросу (D)1
7ML1830-1BTУНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА NPT0.4623 - 5 недель (A)1
7ML1830-1BUУНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА BSP0.483 - 5 недель (A)1
7ML1830-1DQКОНТРГАЙКА ,2"BSP,ФЛАНЕЦ (PROBE ULS)0.0753 - 5 недель (A)1
7ML1830-1DTКОНТРГАЙКА,2"NPT,FUER THE PROBE0.0723 - 5 недель (A)1
7ML1830-1LGPOLYCARBONAT КРЫШКА ДЛЯ POINTEK ULS 2000.56 - 8 недель (C)1
7ML1830-1LH АЛЮМИНИЕВАЯ КРЫШКА ДЛЯ POINTEK ULS 2000.56 - 8 недель (C)1
7ML1930-1ACТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА0.0016 - 8 недель (C)1
7ML1998-1XB81MANUAL POINTEK ULS 200 QS, MULTI-LANG0.283 - 5 недель (A)1
