Pointek CLS 200 - Сигнализатор уровня

Pointek® CLS 200 это универсальный, емкостный сигнализатор с высокой химической стойкостью. Он идеально подходит для регистрации уровня разделительных слоев, сыпучих вещеcтв, жидкостей, взвесей и пены, а также для простого управления насосами.

Особенности

Высокая ударо- и виброустойчивость, литая контсрукция защищает от влагиобразования конденсата
Высокая химическая устойчивость
Сигнализация предельного уровня независимо от стенки резервуара
Детектор максимумаминимума позволяет использование в различных условиях и с различными материалами
3 СИД для контроля настройки, выходного состояния и напряжение питания
Стрежневые зонды, кабельные зонды и сантехнические конструкции
Простой монтаж и техническое обслуживание
Частота измерения 5,0 Гц

Область применения

Pointek CLS 200 обеспечивает точную и надежную сигнализацию предельного уровня для жидкостей, сыпучих веществ, взвесей и разделительных слоев. Уникальный дизайн обеспечивает высокую химическую и физическую стойкость, а также надежную регистрацию сигнала. Прибор работает независимо от стенок резервуара или трубы, таким образом в неэлектропроводимых резервуарах, как-то: пластиковые танки или бетонные силосы, не нужен внешний электрод сравнения. Гальванически разделенное электропитание подходит для широкого диапазона напряжения (AC/DC 12 до 250 V). Благодаря использованию материалов из нерж. стали и PVDF обеспечивается высокая химическая стойкость частей, соприкасающихся с измеряемым веществом, при температурах до 125 °C (257 °F).Прибор может использоваться с материалами с диэлектрической постоянной от 1,5. Он регистрирует изменения в частоте колебаний и может быть настроен для включения при контакте с материалом или уже перед касанием измеряемого вещества. Pointek CLS 200 имеет модульную конструкция и поставляется в различных исполнениях (стержневая, кабельная или сантехническая версии). Защитный колпачок SensGuard защищает от износа, толчков и абразии при тяжелых условиях эксплуатации.

Конфигурация

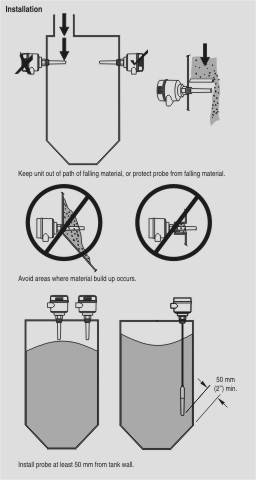

Установка Pointek CLS 200

Технические данные

Принцип работы
Принцип измерения	Емкостная регистрация уровня
Частота измерения	5.0 МГц
Вход
Измеряемая величина	Мин. и Макс.
Выход
Выходной сигнал
Релейный выход	1 переключающий контакт (SPDT), ном. мощность 8 A при AC 250 V/ 5A при DC 30 V, омная нагрузка
Транзисторный выход	AC 250 V/DC 300 V при 100 мА или 2 VA макс
Задержка времени (Вкл и/или Выкл)	1 до 60 сек
Поведение при отказе	Мин. или Макс.
Точность
Воспроизводимость	2 мм (0,08")
	Fail-safe operation (high or low)
Рабочие условия
Условия монтажа
Installation instructions	Suitable for mounting outdoors
Altitude	2000 m max.
Внешние условия
Внешняя температура	-40 до +85 °C (-40 до +185°F)
Класс защиты	IP65 / Тип 4X / NEMA 4X
Категория монтажа	II
Степень загрязнения	4
Свойства материала	Жидкости, взвеси и разделительные слои
Диэлектрическая постоянная εr	Мин. 1,5
Температура	-40 до +125 °C (-40 до +257 °F)
Давление (standard version and versions with extension)	0 to 25 бар / 365 psi / 2500 кПа (nominal)
Давление (кабельная версия)	0 до 10 бар / 150 psi / 1000 кПа gauge (nominal)
Конструкция
Материал
Корпус	Алюминий с эпоксидным покрытием и уплотнением
Опционный теплоизолятор	Нерж. сталь W.-Nr. 1.4401 / 316)
Соединение	Съемная клеммная колодка, макс. 2,5 мм2
Signal transmission	2 x 1/2" NPT conduit entry
Питание	AC/DC 12 до 250 V, 50/60 Гц макс. 2 VA/2 W
Сертификаты и допуски	CE, CENELEC, CSANRTL/C FM, 3A, ATEX 100, WHG/VbF защита от переполнения (только для Германии) Lloyd’s Register of Shipping, Categories ENV1, ENV2, и ENV5

	Стандартная версия	Гигиеническая версия	Кабельная версия
Макс. длина	5,5 м	5,5 м	35 м жидкости и взвеси 5 м сыпучие вещества (под нагрузкой)
Подключение к процессу	3/4”, 1", 1 1/4”, 1 1/2” BSPT/NPT/JIS нерж. сталь W.-Nr. 1.4404 (316)	1 1/2”/2” сантехническое клеммное соединение, соответствие 3A	3/4”, 1", 1 1/4”, 1 1/2” BSPT/NPT/JIS нерж. сталь W.-Nr. 1.4404 / 316
Удлинение	Нерж. сталь W.-Nr. 1.4404 / 316	Нерж. сталь W.-Nr. 1.4404 / 316	Кабель (нерж. сталь) с Kynar^® coating
Сенсор	PPS (опционально Kynar^®)	PPS (опционально Kynar^®)	PPS (опционально Kynar^®)
Thermal isolator	да	да	да
Extension	да	да	Кабельный удлинитель

Kynar^® является зарегестрированным товарном знаком Elf Atochem.

Опции

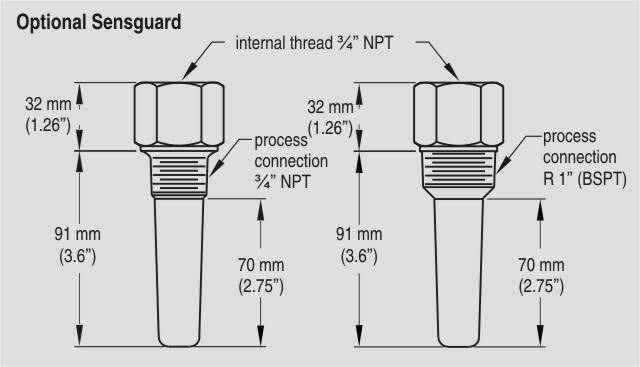

Optional Sensguard dimensions

Характеристика

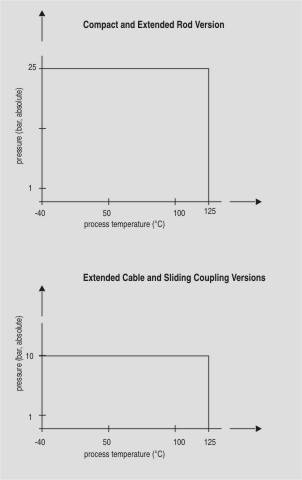

Кривые Pointek CLS 200

Чертеж

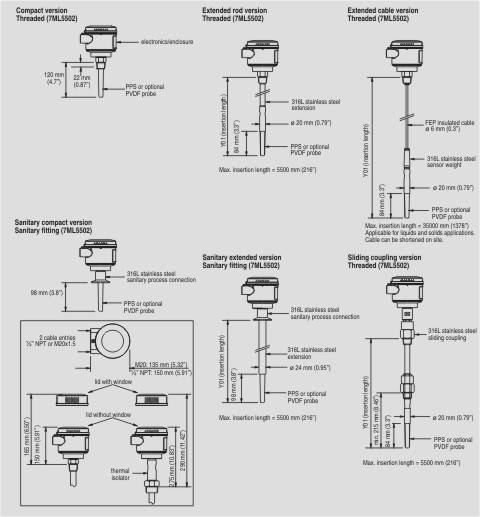

Размеры Pointek CLS 200

Схема подключения

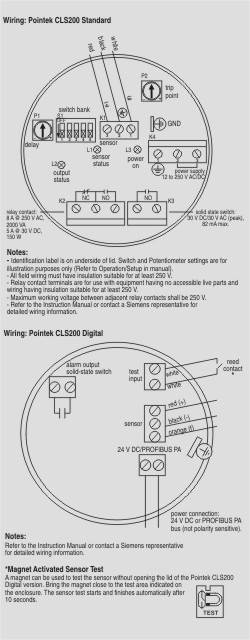

Соединение Pointek CLS 200

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ML5502-.....-....	СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ POINTEK CLS 200, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ	2	6 - 8 недель (C)	1
7ML5504-.....-....	СИГНАЛИЗАТОР УРОВНЯ POINTEK CLS 200 С ПРИВАРНЫМИ ФЛАНЦАМИ, С ОПЦИЯМИ СТЕРЖНЕВОГО И КАБЕЛЬНОГО ЗОНДА, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ	2	по запросу (D)	1
7ML5505-.....-....	СИГНАЛИЗАТОР УРОВНЫ POINTEK CLS200, С ПРИВАРНЫМИ ФЛАНЦАМИ И ТЕФЛОНОВЫМ ПОКРЫТИЕМ, С ОПЦИЯМИ СТЕРЖНЕВОГО И КАБЕЛЬНОГО ЗОНДА, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ	2	по запросу (X)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ML1830-1AP	ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", GALV	2.2	3 - 5 недель (A)	1
7ML1830-1AQ	ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", PVC	2.131	3 - 5 недель (A)	1
7ML1830-1DJ	УСИЛИТЕЛЬ/БЛОК ПИТАНИЯ ДЛЯ POINTEK CLS200	0.12	по запросу (D)	1
7ML1830-1DL	ДЕРЖАТЕЛЬ 3/4" NPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД)	0.035	3 - 5 недель (A)	1
7ML1830-1DM	ДЕРЖАТЕЛЬ 1" BSPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД)	0.035	3 - 5 недель (A)	1
7ML1830-1JA	1/2" КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА)	0.042	3 - 5 недель (A)	1
7ML1830-1JB	1/2" HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА)	0.062	3 - 5 недель (A)	1
7ML1830-1JC	М20 Х 1,5 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА)	0.01	3 - 5 недель (A)	1
7ML1830-1JD	М20 Х 1,5 HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА)	0.164	3 - 5 недель (A)	1
7ML1830-1JE	МАГНИТ ДЛЯ ТЕСТА	0.004	6 - 8 недель (C)	1
7ML1830-1JF	УСИЛИТЕЛЬ/ЦЕПЬ ЦИФРОВОЙ ВЕРСИИ	0.12	6 - 8 недель (C)	1
7ML1830-1JK	LCD ДИСПЛЕЙ	0.1	6 - 8 недель (C)	1
7ML1998-5AR02	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ POINTEK CLS 200 АНГ.ЯЗ.	1	3 - 5 недель (A)	1
7ML1998-5AR12	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ POINTEK CLS 200 ФР.ЯЗ.	0.038	3 - 5 недель (A)	1
7ML1998-5AR32	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ POINTEK CLS 200 НЕМ.ЯЗ.	0.047	6 - 8 недель (C)	1
7ML1998-5QE81	MANUAL,CLS200,QUICK START, MULTI-LANGUAGES	1	6 - 8 недель (C)	1
A5E01163672	УПЛОТНЕНИЕ, SYNPRENE, ДЛЯ КОРПУСА IP65	0.005	6 - 8 недель (C)	1
A5E01163673	УПЛОТНЕНИЕ, СИЛИКОН, ДЛЯ КОРПУСА IP68	0.008	6 - 8 недель (C)	1
A5E01163674	КРЫШКА КОРПУСА БЕЗ ОКОШКА	0.3	6 - 8 недель (C)	1
A5E01163676	КРЫШКА КОРПУСА С ОКОШКОМ	0.45	6 - 8 недель (C)	1
A5E01163677	KIT, SENSOR FOR CABLE UNITS, PPS, STANDARD, VITON	0.45	по запросу (D)	1
A5E01163678	KIT, SENSOR FOR CABLE UNITS, PPS, DIGITAL, VITION	0.45	по запросу (D)	1
A5E01163679	KIT, SENSOR FOR CABLE UNITS, PP STANDARD, FFKM	0.45	по запросу (D)	1
A5E01163680	KIT, SENSOR FOR CABLE UNITS, PPS, DIGITAL, FFKM	0.45	по запросу (D)	1
A5E01163681	KIT, SENSOR FOR CABLE UNITS, PVDF, STANDARD, FKM	0.45	по запросу (D)	1
A5E01163682	KIT, SENSOR FOR CABLE UNIT, PVDF, DIGITAL, FKM	0.45	по запросу (D)	1
A5E01163683	KIT, SENSOR FOR CABLE UNIT, PVDF, STANDARD, FFKM	0.45	по запросу (D)	1
A5E01163684	KIT, SENSOR FOR CABLE UNIT, PVDF, DIGITAL, FFKM	0.45	по запросу (D)	1
A5E01163685	МОНТАЖНОЕ КРЕПЛЕНИЕ, ЗАПАСНАЯ ЧАСТЬ	0.35	6 - 8 недель (C)	1
A5E01163686	ШТЕКЕР PROFIBUS, ЗАПАСНАЯ ЧАСТЬ (ТОЛЬКО ДЛЯ КОРПУСА IP65)	0.25	6 - 8 недель (C)	1
