Подключения - Accessories

Подключения - Accessories

Фитинги обеспечивают, например, переход от соединений измеряемого вещества с резьбой NPT на запорные вентили по DIN 16270 ... 16272 или на трубы в комбинации с резьбовым соединением (например, 7MF9008).

Дизайн [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Дизайн

Фитинги изготовлены из X 6 CrNiMoTi 17 12 2, материал Nr. 1.4571 и поставляются в 3 версиях:

  • резьба ¼-18 NPT и соединительная цапфа G½ по DIN EN 837-1
  • резьба ½-14 NPT и соединительная цапфа G½ по DIN EN 837-1
  • резьба ½-14 NPT и резьба ½-14 NPT

Чертеж

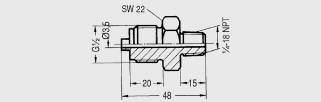

Фитинг с резьбой ¼-18 NPT и соединительной цапфой G½, размеры в мм

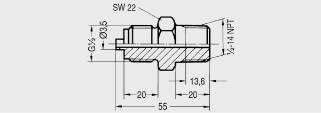

Фитинг с резьбой ½--14 NPT и соединительной цапфой G½, размеры в мм

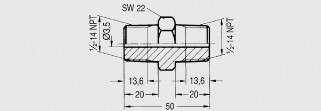

Фитинг с резьбой ½-14 NPT и резьбой ½-14 NPT, размеры в мм

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF9001-1AAАДАПТЕР , ИЗ СТАЛИ 1.4571, С РЕЗЬБОЙ 1/4-18 NPT G 1/20.26 - 8 недель (C)1
7MF9001-1CAАДАПТЕР , ИЗ СТАЛИ 1.4571, С РЕЗЬБОЙ 1/2-14 NPT G 1/20.26 - 8 недель (C)1
7MF9001-1DAАДАПТЕР , ИЗ СТАЛИ 1.4571, С РЕЗЬБОЙ 1/2-14 NPT- 1/2-14 NPT0.26 - 8 недель (C)1
