Подключение

Разделы

Подключение - Accessories

Подключение - Accessories

Существуют следующие версии соединительных деталей:

  • пара резьбовых фланцев G1/2 с уплотнением из нерж. стали
  • ниппель G1/2 форма V по DIN 19 207
  • накидная гайка GЅ из C 35 по DIN 16 284
  • рифленое уплотнительное кольцо BЅ по DIN 19 207

Для всех соединительных деталей имеется обезжиренное исполнение для кислорода.

Чертеж

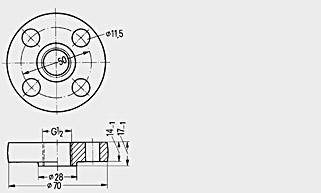

Резьбовой фланец, размеры в мм

Ниппель G½, размеры в мм

Накидная гайка G½, размеры в мм

Уплотнительное кольцо, размеры в мм

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF9007-4CAФЛАНЕЦ С РЕЗЬБОЙ ПАРА G 1/2 ПРОКЛАДКИ ИЗ НЕРЖ.СТАЛИ0.756 - 8 недель (C)1
7MF9007-4DAФЛАНЕЦ С РЕЗЬБОЙ ПАРА G 1/2 ОБЕЗЖИРЕННОЕ ИСПОЛНЕНИЕ ДЛЯ КИСЛОРОДА, ПРОКЛАДКИ ИЗ НЕРЖ.СТАЛИ0.756 - 8 недель (C)1
7MF9007-4KAНИППЕЛЬ G 1/2, ТИП V DIN 19207, СТАЛЬ 1.54150.16 - 8 недель (C)1
7MF9007-4LAНИППЕЛЬ G 1/2, ТИП V DIN 19207, СТАЛЬ 1.5415 ОБЕЗЖИРЕННОЕ ИСПОЛНЕНИЕ , ДЛЯ КИСЛОРОДА0.16 - 8 недель (C)1
7MF9007-4MAНАКИДНАЯ ГАЙКА G 1/2 DIN 16284 СТАЛЬ 1.05010.16 - 8 недель (C)1
7MF9007-4NAНИКАДНАЯ ГАЙКА G 1/2 DIN 16284 СТАЛЬ 1.0501, ОБЕЗЖИРЕННОЕ ИСПОЛНЕНИЕ ДЛЯ КИСЛОРОДА0.16 - 8 недель (C)1
7MF9007-6BAПРОКЛАДКА DIN 19207 B 1/2 СТАЛЬ 1.45710.016 - 8 недель (C)1
7MF9007-6CAПРОКЛАДКА DIN 19207 B 1/2 СТАЛЬ 1.4571, ОБЕЗЖИРЕННОЕ ИСПОЛНЕНИЕ ДЛЯ КИСЛОРОДА0.016 - 8 недель (C)1

Заказные данные [PDF]

Загрузить PDF-файл.
