Для построения оптических сетей PROFIBUS DP могут использоваться пластиковые оптические кабели. Эти кабели предназначены только для внутренней прокладки и могут разделываться непосредственно на месте монтажа. Для подключения к сетевым компонентам кабель должен быть оснащен 2х2 симплексными соединителями. Максимальное расстояниемежду двумя соседними станциями при использовании пластиковых кабелей может достигать 50 м.

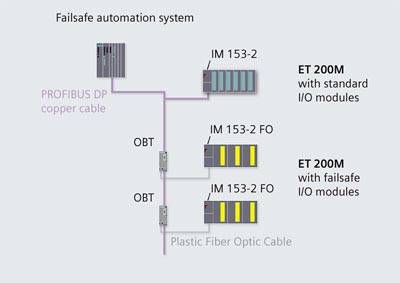

В SIMATIC PCS7 пластиковые оптические кабели находят применение для построения распределенных систем противоаварийной защиты и автоматики безопасности, отвечающих требованиям уровня безопасности SIL3. Станции ET 200M с интерфейсными модулями IM 153-2 FO и набором F-модулей, подключаются к сети PROFIBUS DP через оптические терминалы OBT. Связь между OBT и ET 200M выполняется пластиковым кабелем. При использовании таких конфигураций в станциях ET 200M между интерфейсным модулем и F-модулями можно не устанавливать разделительный модуль.

Модули OBT для PROFIBUS-DP

Модуль OBT оснащен одним встроенным интерфейсом RS 485 и одним встроенным оптическим интерфейсом для подключения пластиковых или PCF-кабелей. С его помощью к электрической сети PROFIBUS-DP можно производить подключение устройств, оснащенных встроенным оптическим интерфейсом PROFIBUS-DP.

Дизайн

Mогут использоваться пластиковые оптические кабели различных типов:

• Стандартный пластиковый кабель PROFIBUS с двумя световодами. Кабель имеет круглое сечение и поливинил-хлоридную оболочку. Внутри оболочки располагаются световоды, каждый из которых помещен в полиамидную оболочку, и келварные элементы, повышающие стойкость кабеля к тяговым усилиям. Длина кабеля не должна превышать 50 м..
• Дуплексный пластиковый кабель PROFIBUS с двумя световодами. Каждый световод помещен в поливинилхлоридную оболочку. Общая оболочка отсутствует, поэтому кабель имеет плоское сечение и не должен подвергаться сильным механическим воздействиям.

Для монтажа пластиковых кабелей можно использовать:

• Комплект, включающий в свой состав 100 симплексных штекеров и 5 наборов для шлифовки среза оптических жил.
• Инструмент для разделки оптоволоконных кабелей.
• Адаптер для подключения пластиковых и PCF кабелей к компонентам с встроенным оптическим интерфейсом PROFIBUS DP (OBT, IM 153-2 FO и т.д.).
