Переключающий PN 100 - Shut-off valves for differential pressure transmitters

Кран переключения PN 100 для измер. преобразователя дифф. давления.

Особенности

Поставляется конструкция для агрессивных жидкостей, газов и пара
Прочная конструкция
Возможны не содержащие масла и обезжиренные варианты
Обслуживание одной рукой

Область применения

Многоходовй кран

Многоходовые краны используются для блокировки линий давления, проверки нулевой точки, продувки линий давления.

Область применения [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Дизайн [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Дизайн

Краны переключения для установки во фланец на измерительный преобразователь.

Корпус - ковка из отдельной части.

Возможна дополнительная герметизация при эксплуатации.

Съемная стальная рукоятка.

Краны переключения отвечают нормам DIN 19 209, ИН 11.

Возможна поставка с заводским сертификатом или сертификатом приемочного испытания по EN 10 204 для пневмопрочных корпусов.

Указание: При установке крана переключения во фланец на измерительный преобразователь дифференциального давления всегда необходим набор принадлежностей:

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Функции

Блокировка импульсных линий
Продувка импульсных линий
Проверка нулевой точки измерительного преобразователя

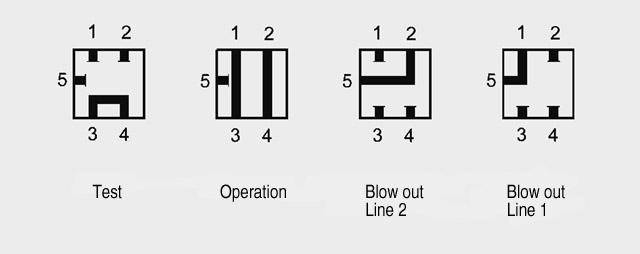

Позиции крана; символы находятся на кране

Функции [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Технические данные

Кран переключения PN 100
Измеряемое вещество	вода, не агрессивные жидкости и газы	агрессивные жидкости, газы и пар
Материал	P250GH, 1.0460	X 6 CrNiMoTi 17 12 2, 1.4571/316Ti
Соединения	Сталь, для трубы Ø 12 мм, серия L	Нерж. сталь, для трубы Ø 12 мм, серия L
Подключение к процессу	2 двухсторонних резьбовых соединения
Продувочное соединение	штуцерное соединение с врезным кольцом
Макс. доп. рабочая температура	200 °C
Макс. доп. рабочее давление	100 bar (до макс. 60 °C)
Вес	2.5 кг

Дополнительно

Набор принадлежностей для крана переключения PN 100

L11: 4 винта M10x25 по DIN EN 24017, 4 шайбы, 2 плоских уплотнительных кольца
L15 (подходит для кислорода): 4 винта M10x25 по DIN EN 24017, 4 шайбы, 2 плоских уплотнительных кольца
L31: 4 винта 7/16-20 UNF x 1 дюйм, 2 плоских уплотнительных кольца

Шайбы Ø 10.5 по DIN 125

Плоские уплотнительные кольца из PTFE, макс. доп. 80 °C

Кран переключения для не содержащих масла и обезжиренных конструкций

S11 (только для агрессивных жидкостей, газов и пара (7MF9004- 1Q.)): макс. PN 63 (вместо PN 100), проверенная BAM смазка, кислородостойкая уплотнительная втулка

Крепежный уголок

M13: необходим для монтажа на стену или для крепежа на монтажную опору (шаг растра 72 мм); из стального листа, гальваническая оцинковка

Характеристика [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Характеристика

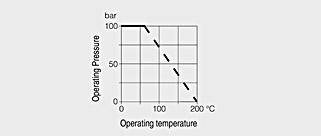

Кран переключения PN 100 и допустимое избыточное рабочее давление в зависимости от допустимой рабочей температуры

Чертеж

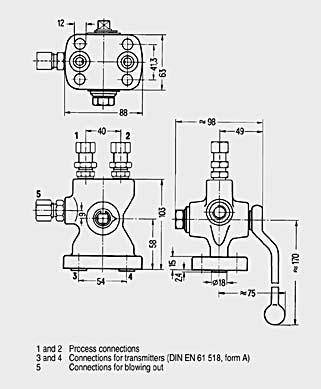

Кран переключения для установки во фланец на измерительный преобразователь дифф. давления, размеры в мм

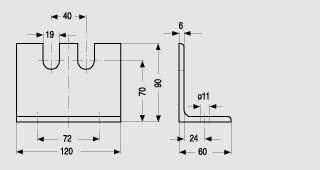

Крепежный уголок 7MF9004-6AA, размеры в мм

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9004-1P.	КОМБИНАЦИЯ ВЕНТИЛЬНЫХ БЛОКОВ PN 100 ДЛЯ СОЕДИНЕНИЯ ДАТЧИКА ПЕРЕПАДА ДАВЛЕНИЯ, ДЛЯ ВОДЫ И НЕАГРЕССИВНЫХ ГАЗОВ, ИЗ СТАЛИ 1.0460RT. 3.3 SEPRT. 3.3 SEP	2.5	6 - 8 недель (C)	1
7MF9004-1Q.	ВЕНТИЛЬНАЯ КОМБИНАЦИЯ PN 100 ДЛЯ ПОДСОЕДИНЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ, ГАЗОВ И ПАРОВ, ИЗ СТАЛИ 1.4571.3 SEP.3 SEP	2.5	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9004-5CC	ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/16-20 UNF X 1 1/8 INCH, 4 ШАЙБЫ , 2 ПРОКЛАДКИ	0.2	6 - 8 недель (C)	1
7MF9004-6AA	МОНТАЖНЫЙ НАБОР ДЛЯ ВЕНТИЛЬНОЙ КОМБИНАЦИИ, ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР72 X 72 MM) ИЗ ИЗ СТАЛЬНОГО ЛИСТА , ГАЛЬВАНИЗИРОВАННАЯ СТАЛЬ 1.0122	0.85	6 - 8 недель (C)	1
7MF9004-6AD	ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M10 X 30, 4 ШАЙБЫ 2 ПРОКЛАДКИ	0.2	6 - 8 недель (C)	1
7MF9004-6AE	ДОПОЛНИТЕЛЬНЫЙ НАБОР ДЛЯ КИСЛОРОДА 4 ВИНТА M10 X 30, 4 ШАЙБЫ И 2 ПРОКЛАДКИ	0.2	6 - 8 недель (C)	1
