Кран переключения пониженного давления для измер. преобразователя дифф. давления

Особенности

Прочная конструкция
Для жидкостей и газов
Обслуживание одной рукой

Дизайн

Краны переключения для установки во фланец на измерительный преобразователь.

Корпус из латуни CuZn39Pb3, W.-Nr. 2.0401.

Проверочное соединение с зопорными винтами или с замозапорными быстродействующими соединениями.

Указание: При установке крана переключения во фланец на измерительный преобразователь дифференциального давления всегда необходим набор принадлежностей!

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Дизайн [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Функции [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Функции

Блокировка импульсных линий
Проверка нулевой точки измерительного преобразователя давления
Проверка характеристики измерительного преобразователя давления

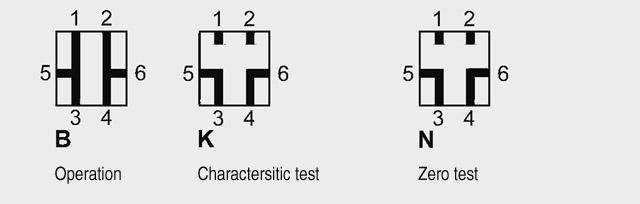

Позиции крана; символы находятся на кране

Дополнительно

Набор принадлежностей для крана переключения пониженного давления

L11: 4 винта M10x25 по DIN EN 24017, 4 шайбы, 2 плоских уплотнительных кольца
L15 (подходит для кислорода): 4 винта M10x25 по DIN EN 24017, 4 шайбы, 2 плоских уплотнительных кольца
L31: 4 винта 7/16-20 UNF x 1 дюйм, 2 плоских уплотнительных кольца

Шайбы Ø 10.5 по DIN 125

Плоские уплотнительные кольца из PTFE, макс. доп. 80 °C

Кран переключения для не содержащих масла и обезжиренных конструкций

S11: проверенная BAM смазка, кислородостойкая уплотнительная втулка

Крепежный уголок

M13: необходим для монтажа на стену или для крепежа на монтажную опору (шаг растра 72 мм); из стального листа, гальваническая оцинковка

Опции

Контрольные соединения

2 резьбовые заглушки G³/₈
2 быстродействующих соединения

Характеристика

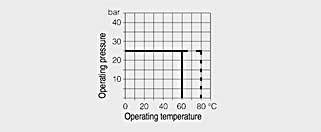

Кран переключения пониженого давления и допустимое избыточное рабочее давление в зависимости от допустимой рабочей температуры

Чертеж

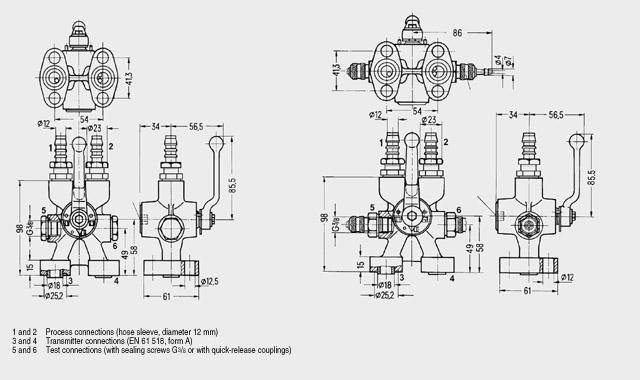

Кран переключения пониженного давления для прямой установки во фланец на измерительный преобразователь дифф. давления, размеры в мм

Крепежный уголок 7MF9004-6AA, размеры в мм

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9004-4CA	ВЕНТИЛЬНАЯ КОМБИНАЦИЯ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ДЛЯ ЖИДКОСТЕЙ И ГАЗОВ MAX. ДАВЛЕНИЕ 25 BAR MAX. ТЕМПЕРАТУРА 60 ГРАДУСОВ, С 2 ВИНТАМИ G 3/8	1.75	6 - 8 недель (C)	1
7MF9004-4DA	ВЕНТИЛЬНАЯ КОМБИНАЦИЯ ДЛЯ НИЗКОГО ДАВЛЕНИЯ ДЛЯ ЖИДКОСТЕЙ И ГАЗОВ MAX. ДАВЛЕНИЕ 25 BAR MAX. ТЕМПЕРАТУРА 60 ГРАДУСОВ,С 2 БЫСТРОСЪЕМНЫМИ СОЕДИНЕНИЯМИ	1.75	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9004-5CC	ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/16-20 UNF X 1 1/8 INCH, 4 ШАЙБЫ , 2 ПРОКЛАДКИ	0.2	6 - 8 недель (C)	1
7MF9004-6AA	МОНТАЖНЫЙ НАБОР ДЛЯ ВЕНТИЛЬНОЙ КОМБИНАЦИИ, ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР72 X 72 MM) ИЗ ИЗ СТАЛЬНОГО ЛИСТА , ГАЛЬВАНИЗИРОВАННАЯ СТАЛЬ 1.0122	0.85	6 - 8 недель (C)	1
7MF9004-6AD	ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M10 X 30, 4 ШАЙБЫ 2 ПРОКЛАДКИ	0.2	6 - 8 недель (C)	1
7MF9004-6AE	ДОПОЛНИТЕЛЬНЫЙ НАБОР ДЛЯ КИСЛОРОДА 4 ВИНТА M10 X 30, 4 ШАЙБЫ И 2 ПРОКЛАДКИ	0.2	6 - 8 недель (C)	1
