Панели операторов SIPLUS HMI MP377

Разделы

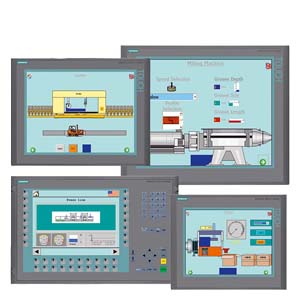

Панели операторов SIPLUS HMI MP377



  • Оперативное управление и мониторинг на уровне производственных машин и установок.
  • Опциональное использование дополнительного программного обеспечения, совместимого с операционной системой Windows CE. Например, дополнений для WinCC flexible.
  • Сочетание прочности панели оператора с гибкостью компьютера.
  • Опциональная поддержка функций S7-совместимого программируемого контроллера в сочетании с программным обеспечением WinAC MP 377.
  • Графические 12.1", 15" или 19" TFT дисплеи с поддержкой 64k цветов.
  • MP 377 12" Touch , MP 377 15" Touch и MP 377 19" Touch: с сенсорной аналоговой резистивной клавиатурой MP 377 12" Keys:38 системных клавиш, 36 программируемых функциональных клавиш с встроенными светодиодами.
  • SIMATIC MP 377 PRO 15" Touch:  в прочном алюминиевом корпусе со степенью защиты IP65 со всех сторон.
  • Полный набор встроенных интерфейсов:. MPI, PROFIBUS DP, USB, PROFINET (Ethernet TCP/IP).
  • SIMATIC MP 377 INOX 15" Touch:  Модификация MP 377 15" Touch с фронтальной панелью из нержавеющей стали (DIN EN 1672-2) для использования в пищевой промышленности и на предприятиях по производству напитков.





SIPLUS HMI MP377

Заказной номер

6AG1644-0AA01-4AX0

6AG1644-0AB01-4AX0

Заказной номер базовой панели

6AV6644-0AA01-2AX0

6AV6644-0AB01-2AX0

Диапазон рабочих температур

0 ... +50 °C, допускается появление конденсата

Защитное покрытие

Защитное покрытие печатных плат и электронных компонентов

Технические данные

Соответствуют техническим данным базовой панели за исключением допустимых условий эксплуатации

Условия эксплуатации

Относительная влажность

5 ... 100 %, допускается появление конденсата

Биологически активные вещества

По EN 60721-3-3, класс 3B2: плесень, споры грибка

Химически активные вещества

По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2)

Механически активные вещества

По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)

Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)

1080 ... 795 гПа (-1000 … +2000 м) диапазон рабочих температур

795 ...658 гПа (+2000 ... + 3500 м)снижение на 10K

658 … 540 гПа (+3500 … +5000 м) снижение на 20 K

1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3 Граничные значения (не более 30 минут в сутки): SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3

2) При эксплуатации в среде с активными веществами незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!






Особенности

SIMATIC MP 377
  • Является составной частью концепции полностью интегрированной автоматизации (TIA): Повышает производительность, минимизирует издержки на инжиниринг, снижает затарты жизненного цикла
  • Возможно модульное расширение со следующими опциями
    • Программный ПЛК SIMATIC WinAC MP 2007
    • WinCC flexible/Sm@rtAccess для коммуникаций между системами SIMATIC HMI
    • WinCC flexible/Sm@rtService для удаленной поддержки и сервиса на  оборудовании/заводе через intranet/Internet
    • WinCC flexible/OPC-Server для коммуникаций с приложениями от различных производителейs
    • MS Pocket Internet Explorer (уже включенный в состав поставки)
    • MS Viewer для файлов Word, Excel и PDF (уже включен в сотав поставки)
  • Уменьшение стоимости обслуживаания и начальных затрат за счет:
    • Резервного копирования/востановления по Ethernet (TCP/IP), USB, MPI, PROFIBUS DP или опционально через карты CF/SD/Multi Media Card
    • Удаленной загрузки/выгрузки конфигурации и прощивки операционной системы
    • Возможности перегрузки специфических драйверов
    • Длинного жизненного цикла лампы задней подсветки
  • Графическая библиотека укомплектована готовыми к использованию объекты отображения
  • Возможность использования во всем мире:
    • Набор до 32 языков при конфигурировании (включая азиатские и кириллические)
    • До 16 языков могут быть загружены в панель и динамически переключаться
  • Стандартные аппартные и прграммные интерфейсы для повышения гибкости:
    • Слот для CF карт и слот для SD/Multi Media карт для расширения памяти, сохранение/востановление конфигурации
    • Ethernet (TCP/IP) для обмена данными, загрузки проектов и связи с SIMATIC S7
    • Стандартный для Windows формат хранения (CSV) для архивов и рецептур дает возможность дальнейшей их обработки с помощью стандартных инструментальных средств (например Microsoft Excel)




Область применения

SIMATIC MP 377

Многофункциональные панели серии SIMATIC MP 377 могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации сектора коммунальных услуг. Панели используются в ряде отраслей промышленности, причем область их применения может расширяться путем использования опций многофункциональных панелей, например, путем отображения документов HTML с помощью MS Pocket Internet Explorer.Операционная система Windows CE обеспечивает выполнение основных условий, необходимых для эксплуатации панелей в жестких промышленных условиях. Способность работать без жесткого диска и вентиляции означает, что панели можно использовать там, где высокий уровень вибрации и степень запыленности накладывают ограничения на эксплуатацию ПК. Короткий интервал времени включения питания означает, что многофункциональные панели практически сразу после включения готовы к работе.




Дизайн

SIMATIC MP 377
  • Цветной дисплей TFT с рабочьей диагональю экрана 12.1", 15.1" или 19", 64 k цветов
  • MP 377 12" Key : Мембранная клавиатура, 38 системных клавиш, 36 функциональных программируемых клавиш с возможностью нанесения маркировки (36 со светодиодами)
  • MP 377 12" Touch, 15" Touch и 19" Touch: Сенсорный экран (аналоговый/резистивный)
  • Компактный дизайн с небольшой глубиной монтажа
  • Лицевая сторона устойчива к воздействию различных масел, жиров и обычных моющих средств
  • Степпень защиты IP65/NEMA 4x/NEMA 12 (лицевой стороны) или IP20 (задней стороны панели)
  • Разъемы для подключения питания постоянного тока 24 В
  • Интерфейсы:
    • интерфейс RS 485/RS 422 для подключения к ПЛК (MPI, PROFIBUS DP до 12 Мбит/сек)
    • USB для подключения мыши, клавиатуры, принтера, считывателя штрих-кодов и дистанционной загрузки/выгрузки конфигурации
    • Ethernet (TCP/IP) для обмена данными с ПК более высокого уровня, соединения с сетевым принтером и загрузки/выгрузки конфигурации; также возможно подключение с SIMATIC S7
  • Слот для Compact Flash карт (CF карты)
  • Слот для SD/Multi Media карт
  • 512 КБайт независимой  от питания памяти для WinAC MP 377 (сохранение блоков данных, таймеров, счетчиков и области меркеров)




Функции

SIMATIC MP 377
  • Отображение и изменение параметров процесса
  • Функциональные клавиши (только для MP 377 12" Key) для прямого запуска функций и акций. До 16 функций можно привязать к каждой функциональной клавише. Функциональные клавиши могут использоваться прямо как входные сигналы периферии PROFIBUS DP.
  • Визуализация процесса:
    • MP 377 12": разрешение SVGA (800 x 600 пикселей) MP 377 15" Touch: разрешение XGA (1024 x 768 пикселей) MP 377 19": разрешение SXGA (1280 x 1024 пикселей)
    • векторная графика (различные линии и фигуры)
    • динамическое позиционирование, отображение/скрытие объектов
    • пиксельная графика, кривые трендов и гистограммы
    • отображение до 8 кривых в окне трендов; графическое представление кривых с функциями прокрутки и увеличения обеспечивает доступ к историческим (архивным) данным и позволяет свободно выбирать временные интервалы для отображаемых данных
    • полный набор библиотек (библиотека символов SIMATIC HMI)
    • экранные объекты: регулятор, измерительный прибор, часы
    • функция циклической обработки с использованием таймера для задания цикла
  • Функция мультиплексирования переменных
  • Система сообщений
    • дискретные и аналоговые сообщения (сообщения по изменению значения) так же как и для ALARM_S сообщений из контроллеров SIMATIC S7 и SIMOTION
    • свободно определяемые классы сообщений (например сообщения о рабочем состоянии/сбоях) для определения вида выводимых сообщений и если нужно подтверждения сообщенй
    • сообщения о рабочих состояниях и неисправностях, сопровождающие тренды архивных данных
    • конфигурируемые на этапе разработки идентификатор наличия сообщений, окно сообщений и строка сообщений
  • Архивирование сообщений и значений процесса (на карту CompactFlash или сетевой диск по Ethernet)
    • различные типы архивов: кратковременный и последовательный
    • хранение архивных данных в стандартном формате Windows (CSV)
    • оценка значений процесса в выбранное время на трендах
    • статистическая обработка и оценка с помощью стандартных инструментальных средств MS Excel и MS Access
  • Журнал регистрации сообщений
  • Функции печати (см "Рекомендуемые принтеры”)
  • Переключение языков 16 языков в режиме исполнения, 32 языка в среде конфигурирования включая Азиатские и Кирилические наборы сисмволов
  • Система управления рецептами
    • с дополнительными носителями информации (на SD/CompactFlash картах)
    • редактирование данных рецептур на панели в Online/offline
    • хранение данных рецептов в стандартном формате Windows (CSV)
    • обработка с помощью стандартных инструментальных средств MS Excel и MS Access
  • Функциональные возможности STATUS/CONTROL VAR PG в сочетании с SIMATIC S5 и SIMATIC S7
  • Выбор рабочего экрана с ПЛК поддержка подсказок оператору со стороны ПЛК
  • Вывод на экран документов в формате HTML с помощью MS Pocket Internet Explorer
  • Язык программирования Visual Basic Script, гибкий в применении благодаря наличию новых функций, включая работу с переменными (операции сравнения, циклы, и т.д.)
  • Тексты справок для диаграмм процесса, сообщений и переменных
  • Арифметические функции
  • Контроль предельных значений для диаграмм процесса, сообщений и контроль входов и выходов
  • Постоянное окно;
    • задаваемая постоянная область экрана для вывода важной не специфических для текущего экрана информации (например, важных значений процесса, даты и времени)
    • постоянное окно расширяется концепцией шаблона экрана
  • Простота проектирования и сопровождения благодаря:
    • сохранение и загрузка (Backup/Restore) полной конфигурации (операционной системы, записей рецептур и паролей) на внешнюю карту памяти (CF/SD/Multi Media карты) или по Ethernet
    • сохранение и востановление полной конфигурации (операционной ситемы, записей рецептур и паролей) на жесткий диск ПК
    • загрузка и выгрузка по Ethernet/USB/MPI/PROFIBUS DP/модему и с использованием CF или SD/Multi Media карт
    • автоматическая идентификация канала передачи
    • симуляция сконфигурированной панели прямо на ПК с WinCC flexible
  • Импорт/экспорт всех текстов, включая сообщения в формате CSV, для последующего их перевода с помощью стандартных текстовых процессоров
  • Централизованно модифицируемые специфические для проекта лицевые панели
  • Постоянное окно расширяется концепцией шаблона экрана;
    • создание шаблонов экрана:
  • Администрирование пользователей (безопасность)
    • ориентированная на пользователя защита доступа в соответствии с требованиями специфического сектора
    • идентификация по имени пользователя и паролю
    • специфические для группы пользователей права доступа
  • Объектна модель среды исполнения Visual Basic
  • Сервисные функции (опционно с "WinCC flexible /Sm@rtService")
    • генерация Email
    • удаленный контроль панели основанный на Internet Explorer
    • Web Сервер со стандартными страницами HTML для вывода статуса панели и ее контроля
  • Функции клиент/сервера  (опция "WinCC flexible /Sm@rtAccess")
    • удаленное управление и визуализации экранов других систем SIMATIC HMI (панелей и ПК)
    • работа на заводском уровне с требуемой информацией и архивами процесса




Интеграция

SIMATIC MP 377

MP 377 может подключаться к:

  • SIMATIC S7-200/-300/-400
  • SIMATIC WinAC Software/Slot PLC
  • Ethernet communication with SIMATIC S7
  • SIMATIC S5
  • SIMATIC 505
  • SINUMERIK
  • SIMOTION
  • ПЛК других производителей:
    • Allen Bradley
    • Mitsubishi
    • Telemecanique
    • LG GLOFA GM
    • Modicon
    • GE-Fanuc
    • Omron
  • По Ethernet (TCP/IP) к ПК верхнего уровня, сетевому принтеру
  • Работа по Multi-protocol
  • Работать как OPC XML сервер (опция  "WinCC flexible /OPC server")
  • Коммуникации по HTTP протоколу с другими панелями и ПК SIMATIC HMI (с опцией "WinCC flexible /Sm@rtAccess")
  • SINUMERIK (опционально с "Sinumerik HMI copy license WinCC flexible CE"; "Sinumerik HMI engineering package WinCC flexible" дополнительно требуется для конфигурирования;

Для дальнейшей информации смотри Каталог NC 60)

Замечание: Для дальнейшей информации смотри "System interfaces"




Конфигурация

SIMATIC MP 377

Конфигурирование панелей производится в программном пакете SIMATIC WinCC flexible Standard или Advanced (смотри программное обеспечение SIMATIC WinCC flexible HMI).

Проекты созданные в ProTool могут быть перенесены в формат проекта WinCC flexible.



Приложения/опции
  • WinCC flexible/ProAgent Опция предназначена для быстрой диагностики ошибок в системе и оборудовании для SIMATIC S7 и SIMATIC HMI (смотри программное обеспечение для диагностики SIMATIC ProAgent)
  • Программный контроллер WinAC MP 2007 PLC для Multi Panels
  • Опция WinAC MP377 для MP377 (Программный контроллер эквивалентный по производительности CPU 317)Периферия может быть подсоединена по Profibus DP
  • WinCC flexible/Sm@rtAccess; Опция для удаленной визуализации и управления, а так же для коммуникаций между различными панелями и ПК на основе SIMATIC HMI (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)
  • WinCC flexible/Sm@rtService; Опция для удаленной поддержки и сервиса панелей на машинном уровне по intranet/Internet (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)
  • WinCC flexible/OPC server Связь с приложениями (например MES, ERP или приложения для офиса) от различных производителей (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)




Технические данные

Панели операторов SIPLUS HMI MP377



6AV6644-0AA01-2AX0

6AV6644-0BA01-2AX0

6AV6644-0AB01-2AX0

6AV6644-0AC01-2AX0

Напряжение питания









Нпряжение питания

24 В пост. тока

24 В пост. тока

24 В пост. тока

24 В пост. тока

допустимый диапазон

от +19.2 до +28.8 В

от +19.2 до +28.8 В

от +19.2 до +28.8 В

от +19.2 до +28.8 В

Память









Тип памяти








  • Тип

Flash  RAM

Flash  RAM

Flash  RAM

Flash  RAM
  • Память доступная для данных проекта/ опций

12288 кБайт для данных пользователя  12288 кБайт для опций

12288 кБайт для данных пользователя  12288 кБайт для опций

12288 кБайт для данных пользователя  12288 кБайт для опций

12288 кБайт для данных пользователя  12288 кБайт для опций

Время









Часы








  • Тип

Аппаратные часы, поддерживаемые батарейкой, возможна синхронизация с PLC

Аппаратные часы, поддерживаемые батарейкой, возможна синхронизация с PLC

Аппаратные часы, поддерживаемые батарейкой, возможна синхронизация с PLC

Аппаратные часы, поддерживаемые батарейкой, возможна синхронизация с PLC

Конфигурирование









Программное обеспечение для конфигурирования

WinCC flexible Standard 2007

WinCC flexible Standard 2007

WinCC flexible Standard 2007

WinCC flexible Standard 2007

Дисплей









Тип дисплея

TFT, 65536 цветов

TFT, 65536 цветов

TFT, 65536 цветов

TFT, 65536 цветов

Размер

12.1 " (246 мм x 184.5 мм)

12.1 " (246 мм x 184.5 мм)

15 " (304.1 мм x 228.1 мм)

19 " (376.3 мм x 301.1 мм)

Разрешение (ШxВ в пикселях)

800 x 600

800 x 600

1024 x 768

1280 x 1024

Время наработки на отказ (MTBF) подсветки   дисплея (при 25 °C)

 50000 часов

 50000 часов

 50000 часов

 50000 часов

Режим управления









Элементы управления

Сенсорный экран

Мембранная клавиатура

Сенсорный экран

Сенсорный экран

Функциональные клавиши, программируемые



36 функциональных клавиш, 36 





Системные клавиши



38





Сенсорный экран

аналоговый, резистивный



аналоговый, резистивный

аналоговый, резистивный

Ввод чисел / символов

Да  Да

Да  Да

Да  Да

Да  Да

Интерфейс для мыши/клавиатуры/считывателя штрихкодов

USB / USB / USB

USB / USB / USB

USB / USB / USB

USB / USB / USB

Степень защиты









Передняя панель

IP65, NEMA 4, NEMA 12

IP65, NEMA 4, NEMA 12

IP65, NEMA 4, NEMA 12

IP65, NEMA 4, NEMA 12

Задняя панель

IP20

IP20

IP20

IP20

Сертификаты и Стандарты









Сертификаты

CE, cULus, C-TICK, NEMA 4, NEMA 12

CE, GL, ABS, BV, DNV, LRS, FM Class I Div. 2, cULus, C-TICK, NEMA 4, NEMA 12

CE, cULus, C-TICK, NEMA 4, NEMA 12

cULus, C-TICK, NEMA 4, NEMA 12

Внешние условия









максимально допустимый угол наклона без внешней вентиляции

+/- 35°

+/- 35°

+/- 35°

+/- 35°

максимальная относительная влажность (в %)

90%

90%

90%

90%

Температура








  • при работе (вертикальный монтаж)

0  +50

0  +50

0  +50

0  +50
  • транспортировки, хранения

-20  +60

-20  +60

-20  +60

-20  +60

I/O/Options









 поддерживаемая периферия

Принтер, считыватель карт, считыватель штрихкодов

Принтер, считыватель карт, считыватель штрихкодов

Принтер, считыватель карт, считыватель штрихкодов

Принтер, считыватель карт, считыватель штрихкодов

Тип сигнализации









Цвета светодиодов



Красный, зеленый





Звуковой

Звуковой сигнал

Звуковой сигнал

Звуковой сигнал

Звуковой сигнал

интерфейсы









интерфейсы

1 x RS-422, 1 x RS-485 ( 12 МБит/с)

1 x RS-422, 1 x RS-485 ( 12 МБит/с)

1 x RS-422, 1 x RS-485 ( 12 МБит/с)

1 x RS-422, 1 x RS-485 ( 12 МБит/с)

слот CF карты

1 x CF слот

1 x CF слот

1 x CF слот

1 x CF слот

USB

2 x USB

2 x USB

2 x USB

2 x USB

Ethernet

2 x Ethernet (RJ45)

2 x Ethernet (RJ45)

2 x Ethernet (RJ45)

2 x Ethernet (RJ45)

Операционные системы









Операционные системы

Windows CE

Windows CE

Windows CE

Windows CE

Функциональность под WinCC flexible









Приложения/опции

ProAgent, Internet Explorer, Soft PLC, Pocket Word, Pocket Excel, Sm@rt Service , Sm@rt Access

ProAgent, Internet Explorer, Soft PLC, Pocket Word, Pocket Excel, Sm@rt Service , Sm@rt Access

ProAgent, Internet Explorer, Soft PLC, Pocket Word, Pocket Excel, Sm@rt Service , Sm@rt Access

ProAgent, Internet Explorer, Soft PLC, Pocket Word, Pocket Excel, Sm@rt Service , Sm@rt Access

Максимальное количество скриптов Visual Basic scripts

100

100

100

100

Планировщик задач

Да

Да

Да

Да

Система помощи

Да

Да

Да

Да

Система сообщений








  • Количество сообщений

4,000

4,000

4,000

4,000
  • Битовые сообщения

Да

Да

Да

Да
  • Аналоговые сообщения

Да

Да

Да

Да
  • Буфер сообщений

Круговой буфер (1024 сообщения), сохраняемый при выключении питания

Круговой буфер (1024 сообщения), сохраняемый при выключении питания

Круговой буфер (1024 сообщения), сохраняемый при выключении питания

Круговой буфер (1024 сообщения), сохраняемый при выключении питания

Рецепты








  • Количество рецептов

500

500

500

500
  • Количество записей на рецепт

1,000

1,000

1,000

1,000
  • Память для рептов

128 кБайт встроенной Flash, расширяется CF/SD картами

128 кБайт встроенной Flash, расширяется  CF/SD картами

128 кБайт встроенной Flash, расширяется  CF/SD картами

128 кБайт встроенной Flash, расширяется  CF/SD картами

Внешние теги








  • Количество тегов

2,048

2,048

2,048

2,048
  • Граничные значения тегов

Да

Да

Да

Да
  • Мультиплексирование тегов

Да

Да

Да

Да

Элементы визуализации








  • Текстовые объекты

30000 

30000 

30000 

30000 
  • Графические объекты

Растровая и векторная графика

Растровая и векторная графика

Растровая и векторная графика

Растровая и векторная графика

Списки








  • Текстовые списки

500

500

500

500
  • Графические списки

500

500

500

500
  • Библиотеки

Yes

Yes

Yes

Yes

Архивирование








  • Количество архивов на проект

50

50

50

50
  • Количество архивируемых тегов на проект

50

50

50

50
  • Количество записей на архив

50,000

50,000

50,000

50,000

Безопасность








  • Число групп пользователей

50

50

50

50
  • Подгружаемые пароли

Да

Да

Да

Да
  • Число уровней прав пользователя

32

32

32

32

Поддержка внешних носителей








  • CF карты

Да

Да

Да

Да
  • Multi Media карты

Да

Да

Да

Да

Печать








  • Печать

Сообщения, Отчеты (shift log), Цветная печать, печать копии экрана

Сообщения, Отчеты (shift log), Цветная печать, печать копии экрана

Сообщения, Отчеты (shift log), Цветная печать, печать копии экрана

Сообщения, Отчеты (shift log), Цветная печать, печать копии экрана
  • Драйвер принтера

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

Фонты








  • Язык клавиатуры

US American (Английский)

US American (Английский)

US American (Английский)

US American (Английский)

Языки








  • Языки доступные в онлайн

16

16

16

16
  • Конфигурируемые языки

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP/ROK, NL, N, PL, P, RUS, S, CZ/SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP/ROK, NL, N, PL, P, RUS, S, CZ/SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP/ROK, NL, N, PL, P, RUS, S, CZ/SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP/ROK, NL, N, PL, P, RUS, S, CZ/SK, TR, H
  • Фонты

Tahoma, Arial, Courier New, Ideographic languages, 4 , все свободно масштабируемые

Tahoma, Arial, Courier New, Ideographic languages, 4 , все свободно масштабируемые

Tahoma, Arial, Courier New, Ideographic languages, 4 , все свободно масштабируемые

Tahoma, Arial, Courier New, Ideographic languages, 4 , все свободно масштабируемые

Перенос конфигурации (выгрузка/загрузка)








  • Перенос конфигурации

MPI/PROFIBUS DP, serial, USB, Ethernet, с использованием внешних карт MMC/SD/CF, автоматическая связь для переноса конфигурации

MPI/PROFIBUS DP, serial, USB, Ethernet, с использованием внешних карт MMC/SD/CF, автоматическая связь для переноса конфигурации

MPI/PROFIBUS DP, serial, USB, Ethernet, с использованием внешних карт MMC/SD/CF, автоматическая связь для переноса конфигурации

MPI/PROFIBUS DP, serial, USB, Ethernet, с использованием внешних карт MMC/SD/CF, автоматическая связь для переноса конфигурации

Связь с процессом








  • Связь с контроллерами

S5, S7-200, S7- 300/400, TI 505, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), контроллеры других фирм

S5, S7-200, S7- 300/400, TI 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), контроллеры других фирм

S5, S7-200, S7- 300/400, TI 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), контроллеры других фирм

S5, S7-200, S7- 300/400, TI 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), контроллеры других фирм

Расширяемость/ Открытость








  • Open Platform Program

Да

Да

Да

Да

Размеры









Передней панели (Ш x В)

335 мм x 275 мм

483 мм x 310 мм

400 мм x 310 мм

483 мм x 400 мм

Монтажный вырез/Глубина панели (Ш x В/Г) в мм

310 мм x 248 мм / 72 мм 

450 мм x 290 мм /  59 мм

367 мм x 289 мм /  72 мм 

449 мм x 379 мм /  75 мм

Вес









Вес

3.8 кГ

5.5 кГ

4.7 кГ

10 кГ

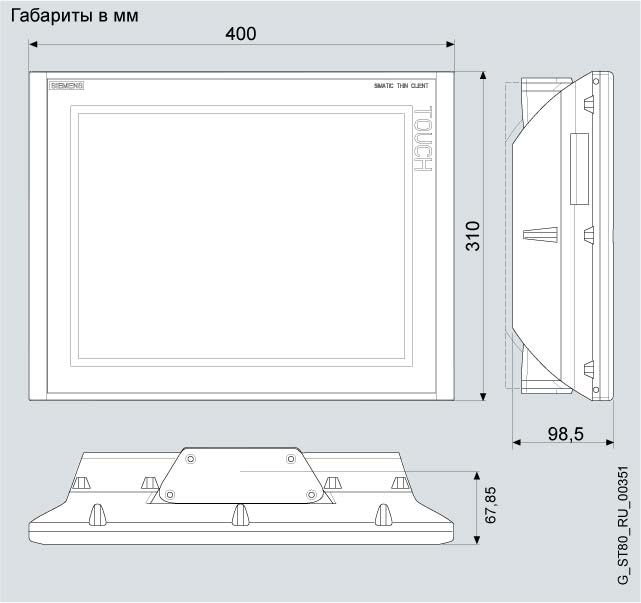

Чертеж

SIMATIC MP 377

MP 377 PRO 15"




Дальнейшая информация

SIMATIC MP 377

Дополнительную информацию Вы можете получить в Интернете по адресу:

http://www.siemens.com/simatic-multi-panels



Замечание

Вам требуется специфическая модификация или расширение функций для продуктов описанных здесь? Обратитесь к разделу "Customized products", где Вы найдете информацию о дополнительных специфических для отрасли продуктах, а также модификации и адаптации продуктов к специфическим требованиям заказчика.




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AG1644-0AA01-4AX0471SIPLUS HMI, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ MP377 12'' TOUCH, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, НА ОСНОВЕ 6AV6644-0AA01-2AX0 4929.00
6AG1644-0AB01-4AX0471SIPLUS HMI, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ MP377 15'' TOUCH, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, НА ОСНОВЕ 6AV6644-0AB01-2AX0 6179.80




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AV6691-1AB01-3AA0278РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, НЕМ. ЯЗЫК 164.72
6AV6691-1AB01-3AB0278РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, АНГЛ. ЯЗЫК 164.72
6AV6691-1AB01-3AC0278РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ФРАНЦ. ЯЗЫК 164.72
6AV6691-1AB01-3AD0278РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ИТАЛ. ЯЗЫК 164.72
6AV6691-1AB01-3AE0278РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ИСП. ЯЗЫК 164.72
6AV6691-1CA01-3AA0277РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, НЕМ. ЯЗЫК 108.01
6AV6691-1CA01-3AB0277РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, АНГЛ. ЯЗЫК 108.01
6AV6691-1CA01-3AC0277РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ФРАНЦ. ЯЗЫК 108.01
6AV6691-1CA01-3AD0277РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ИТАЛ. ЯЗЫК 108.01
6AV6691-1CA01-3AE0277РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ИСП. ЯЗЫК 108.01
6AV6691-1SA01-0AX02APCD С КОМПЛЕКТОМ ДОКУМЕНТАЦИИ ПО SIMATIC HMI, PDF-ФОРМАТ, АНГ./ НЕМ. ЯЗЫК. СОСТАВ: РУКОВОДСТВА ПО SIMATIC OP/ TP/ MP/ PANEL PC; ПО ОРГАНИЗАЦИИ СВЯЗИ С СИСТЕМАМИ АВТОМАТИЗАЦИИ; ПО КОНФИГУРИРОВАНИЮ; ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ 38.16
