Овальный фланец - Accessories

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

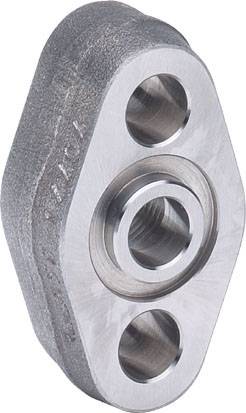

Овальный фланец для измерительного преобразователя абсолютного и дифференциального давления имеет внутреннюю резьбу 1/2-14 NPT и рассчитан на макс. рабочее давление в 400 бар.

Дополнительно

E13: 2 винта M10x40 по DIN EN ISO 4762, 2 шайбы, 1 О-кольцо (FPM 90)
E34: 2 винта 7/16-20 UNF x 1 1/2 дюйма по ASME B18.3, 1 О- кольцо (FPM 90)
E16: 2 винта M10x40 по DIN EN ISO 4762, 2 шайбы, 1 плоское уплотнительное кольцо
E36: 2 винта 7/16-20 UNF x 1 1/2 дюйма по ASME B18.2.1, 1 плоское уплотнительное кольцо

Шайбы Ø 10.5 по DIN 125

Плоские уплотнительные кольца из PTFE, макс. доп. 420 бар, 80 °C

О-кольцо по DIN 3771, 20 x 2,65 – S – FPM90; макс. доп. 420 бар, 120 °C

Указание: винты M10 разрешены только до PN 160!

Чертеж [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

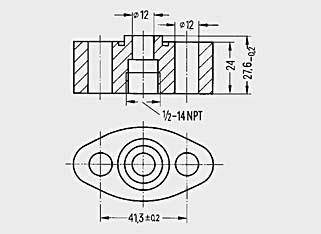

Чертеж

Овальный фланец, размеры в мм

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9408-2CE	ОВАЛЬНЫЙ ФЛАНЕЦ С ВНУТРЕННЕЙ РЕЗЬБОЙ 1/2-14 NPT MAT. C22.8, СТАЛЬ 1.0460	0.55	6 - 8 недель (C)	1
7MF9408-2CL	ОВАЛЬНЫЙ ФЛАНЕЦ С ВНУТРЕННЕЙ РЕЗЬБОЙ 1/2-14 NPT СТАЛЬ 1.4404	0.55	6 - 8 недель (C)	1

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9408-5CA	ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 ВИНТА 7/16-20 UNF X 1 1/2 INCH. 2 ШАЙБЫ , 1 O-RING (FPM 90)	0.1	6 - 8 недель (C)	1
7MF9408-5DA	ДОПОЛНИТЕЛЬНЫЙ НАБОР ВИНТЫ 7/16-20 И ПРОКЛАДКА	0.1	6 - 8 недель (C)	1
7MF9408-6AA	ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 ВИНТА M10 X 40, 2 ШАЙБЫ 1 O-RING (FPM 80)	0.1	6 - 8 недель (C)	1
7MF9408-6BA	ДОПОЛНИТЕЛЬНЫЙ НАБОР ВИНТЫ M10, ПРОКЛАДОЧНОЕ КОЛЬЦО СОЕДИНЕНИЯ ФЛАНЦЕВ С ВИНТАМИ M10, ТОЛЬКО ДО PN 160 ДОПУСТИМО	0.1	6 - 8 недель (C)	1
