OCM III - ультразвуковой расходомер для измерения с высокой точностью расхода в открытых каналах. |
Особенности - Контроль подачи и отвода
- Вычисления по BS 3680 для исключительной точности при измерении расхода
- Запись данных 1 до 24 месяцев, в зависимости от повторяемости записей
- Обширная последовательная коммуникация, вкл. RS-232
- Высокая точность в оригинальных и специальных водосливах и каналах пользователя
- Режим AC и DC. Автоматическое переключение на батарейный режим для бесперебойного питания.
- Двойной сетевой вход
- Дистанционный контроль с низкой потребляемой мощностью
- ПО Flow Reporter для дистанционного контроля и обеспечения данными
|
Область примененияНаряду с контролем расхода на станциях очистки сточных вод OCM III обеспечивает контроль промышленных трубопроводов сточных вод, а также анализ отложений, подачи и канализационных систем. Программируемая характеристика напора на водосливе/расходе (до 16 опорных точек) обеспечивает точное определение расхода на отдельных или специальных водосливах и каналах. OCM III может записывать данные в различных форматах (от минут до дней). Записывается среднее количество расхода за этот промежуток времени. Ежедневно записываются мин., макс. и суммарное значение температуры и расхода, а также время события. В качестве дополнительной функции имеется переменная запись данных. При необходимости возможна запись при большом количестве расхода. При постоянных условиях OCM III регистрирует данные реже для сохранения места в памяти. OCM III имеет коммуникацию двух видов через RS-232 с модемом или биполярную петлю тока с коммуникационным преобразователем тока/напряжения. Записи данных могут загружаться в файл и обрабатываться как крупноформатная таблица или в формате ASCII. |
Технические данные | Принцип работы | | | Диапазаон измерения | 0.3 до 1.2 м (1 до 4 ft) или
0.6 до 3 м (2 до 10 ft) | | Выход | | | Сенсор | Echomax® XRS-5, 44 kHz | | Реле | 3 реле сигнализации/контроля, 1 перекидной контакт на реле, ном. мощность 5 A, AC 250 V, омная нагрузка или DC 30 V | | мА выход | 0/4 до 20 мА, изолированный | | | 1 KΩ макс. нагрузка | | | 5 uA | | | 300 V AC непрерывно | | | +24 V DC, в среднем 20 мА до 200 мА при 1/10 рабочих циклов макс.0 до 20 | | Точность | | | Погрешность измерения | ±1 мм/м, вычисленная погрешность менее 0,02% | | Разрешение | 0.2 mm (0.007") | | Рабочие условия | | | Условия монтажа | | | Место монтажа | Внутри / снаружи | | Категория монтажа | II | | Степень загрязнения | 4 | | Внешние условия | | | Внешняя температура (корпус) | -20 до +50 °C (-5 до 122 °F) | | Конструктивные особенности | | | Вес | 2.3 кг (5.1 lbs) | | Материал (корпус) | Polycarbonate | | Класс защиты (корпус) | IP65 / Тип 4X / NEMA 4X | | Кабель | | | Сенсор и выходной сигнал мА | - сенсор: коаксиальный кабель RG62-A/U с низкой емкостью
- выходной сигнал мА: 2-3 медный кабель, скрученный, пленочный экран, дренажный кабель, 300 V, 0,5 до 0,75 мм² (22 до 18 AWG)
- реле/питание: медные кабели согласно местным требованиям, ном. мощность контакта 250 V 5 A
| | Макс. расстояние между сенсором и измерительным преобразователем | 365 м (1200 ft) | | Интерфейс индикации и управления | LCD 5 x 7 dot matrix display with 2 lines of 40 characters each | | Программирование | через съемный программатор и коммуникационное соединение | | Память | 3V батарея (NEDA 5003LC или соотв.), срок службы 1 год, конденсатор ’SuperCap’ в качестве защиты от отключения питания при замене батареи | | Питание | | | Версия AC AC | 100/115/200/230 V AC ±15%, 50/60 Гц, 20 VA макс. | | Версия DC DC | 9 до 30 V DC(8 W макс.) | | Сертификаты и допуски | CE2), FM, CSANRTL/C | | Коммуникация | RS-232 или ±20 мА биполярная петля токов, 300, 600, 1200, 2400, 4800, 9600, 19200 бодов | | Опции | | | Температурный зонд | TS-2 | | Дистанционный контроль | Flow Reporter, конфигурирования для Windows® и data extractor | | Датчик скорости | VS 100, вход скорости для количества расхода и объемов в каналах без канала измерения или плотинах |
1) Диапазон измерения соответствует расстоянию от передаточной поверхности до нулевой точки, плюс возможное расширение конечного диапазона.
2) Свидетельство EMC по запросу.
Windows® это зарегестрированный товарный знак Microsoft Corporation. |

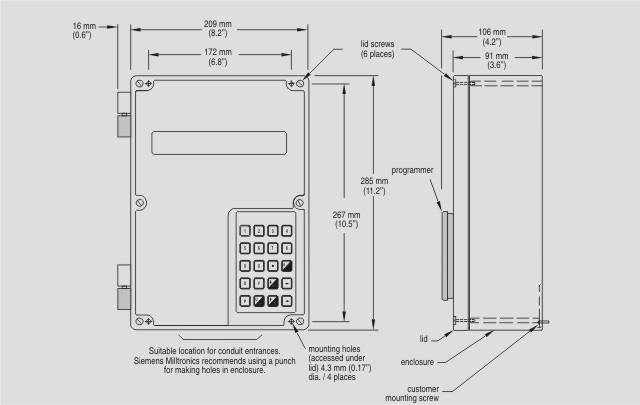

Чертеж  Размеры OCM III |

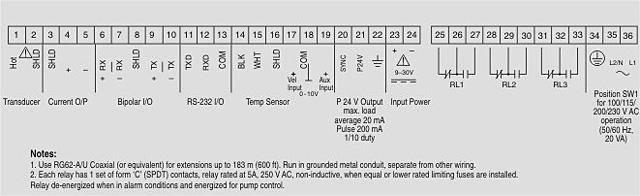

Схема подключения  Соединения OCM III |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML1002-0AA05 | OCM III РАСХОДОМЕР ДЛЯ ОТКРЫТЫХ КАНАЛОВ, СТАНДАРТНАЯ ВЕРСИЯ КОРПУСА, ДОПУСК CSA NRTL/C, FM, CE (EN61326) | 2.9 | 3 - 5 недель (A) | 1 | | 7ML1002-0AB06 | OCM III РАСХОДОМЕР ДЛЯ ОТКРЫТЫХ КАНАЛОВ, 6 КАБЕЛЬНЫХ ВВОДОВ М20, ДОПУСК CE | 2.9 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML1812-.... | TS-2 ТЕМПЕРАТУРНЫЙ СЕНСОР ДЛЯ ТЕМПЕРАТУРНОЙ КОМПЕНСАЦИИ УЛЬТРАЗВУКОВЫХ СЕНСОРОВ В ЗАДАЧАХ, ГДЕ ПРОИСХОДИТ СИЛЬНЫЕ ИЗМЕНЕНИЯ ТЕМПЕРАТУРЫ. | 0.5 | по запросу (D) | 1 | | 7ML1830-1GM | НАБОР КАБЕЛЬ.САЛЬНИКОВ M20 | 0.08 | 3 - 5 недель (A) | 1 | | 7ML1830-1JV | BATTERY FOR OCM III, SPARE | 0.2 | по запросу (D) | 1 | | 7ML1830-1KV | КРЫШКА КОРПУСА ДЛЯ OCM III, ЗАПАСНАЯ ЧАСТЬ | 0.3 | по запросу (D) | 1 | | 7ML1830-1KW | EPROM МОДУЛЬ ПАМЯТИ ДЛЯ OCM III, ЗАПАСНАЯ ЧАСТЬ | 0.025 | по запросу (D) | 1 | | 7ML1830-1KY | ДИСПЛЕЙНАЯ ПЛАТА ДЛЯ OCM II, ЗАПАСНАЯ ЧАСТЬ | 0.5 | по запросу (D) | 1 | | 7ML1830-1LT | CARD,OCMIII,DAUGHTER, BASEEFA/CE97,SPARE | 0.7 | по запросу (D) | 1 | | 7ML1830-1MG | CARD ^^^OCMIII^^^ MOTHER,CE97, STD/BASEEFA, SPARE | 1.1 | по запросу (D) | 1 | | 7ML1830-2AA | РУЧНОЙ ПРОГРАММАТОР OCM III | 0.198 | 3 - 5 недель (A) | 1 | | 7ML1930-1AC | ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА | 0.001 | 6 - 8 недель (C) | 1 | | 7ML1930-1AK | ACCESS CODE, ^^^OCM III^^^ FLOW REPORTER,V.4.0 | 0.002 | 6 - 8 недель (C) | 1 | | 7ML1930-1AL | KIT,FLOWREPORTER V. 4.0 FOR OCM III | 0.5 | по запросу (D) | 1 | | 7ML1998-1AB11 | РУКОВОДСТВО ДЛЯ OCM III, ФРАНЦ.. | 0.193 | 6 - 8 недель (C) | 1 | | 7ML1998-1AB21 | РУКОВОДСТВО ДЛЯ OCM III, ИСПАН. | 0.3 | 3 - 5 недель (A) | 1 | | 7ML1998-1AB31 | РУКОВОДСТВО ДЛЯ OCM III, НЕМЕЦ. | 0.163 | 6 - 8 недель (C) | 1 | | 7ML1998-1EW01 | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА TS-2 АНГЛ. ЯЗ | 0.3 | 6 - 8 недель (C) | 1 | | 7ML1998-1FA01 | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ YS100, АНГЛ. ЯЗ | 0.023 | по запросу (D) | 1 | | 7ML1998-1FA11 | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ YS100, ФРАНЦУЗСКИЙ ЯЗЫК | 0.05 | по запросу (D) | 1 | | 7ML1998-1FA31 | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ YS100, НЕМЕЦКИЙ ЯЗЫК | 0.031 | по запросу (D) | 1 | | 7ML1998-5AB01 | MANUAL,MILLTRONICS OCM III, ENGLISH | 0.189 | 3 - 5 недель (A) | 1 |
|
|
