Компенсатор холодного конца, с питанием - Принадлежности

Клемма термокомпенсации подходит для сенсора типа J, K, L, R, S,T или U. Встроенная схема коррекции компенсирует влияниеизменений температур клемм термокомпенсации.

Прибор может быть смонтирован на несущую шину.

Внимание: расположение клеммы термокомпенсации вблизи от места измерения позволяет сэкономить на дорогой компенсационной линии.

Дизайн

Клемма термокомпенсации имеет зажимной корпус из пластика, который подходит для монтажа на шину DIN EN 50 022-35 x 7,5.

Зонд для температуры клемм термокомпенсации находится непосредственно на соединительных клеммах для компенсационной линии.

Прибор через встроенный функциональный штекер согласуется с типом термопары и компенсируется на эталонную температуру.

Встроенный сетевой блок обеспечивает питание клеммы термокомпенсации.

Функции

Принцип работы

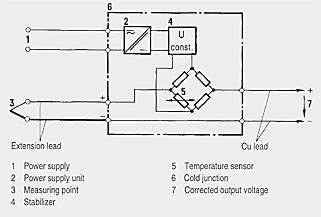

Функциональная схема клеммы термокомпенсации

Стабилизированная в стабилизаторе (4) вспомогательная энергия (1) питает мост, в цепи которого находится точный температурный зонд (5). При изменении температуры соединительных клемм меняется сопротивление температурного зонда и вместе с ним диагональное напряжение моста. Мост рассчитан в соответствии с характеристикой соотвествующей термопары.

Технические данные

Компенсатор холодного конца, с питанием , монтирование на несущую шину
Измерительный вход	Для термопар по DIN IEC 584 и DIN 43710 DIN IEC 584 и DIN 43710
Эталонная температура	0 или 20 °C (от 32 до 68 °F)
Границы погрешности	0.5 K (0.9 °F)
Температурная погрешность	<,1 K / 10 K изменения (0.18°F/18 °F)
Питание	от 47 до 63 Гц, 220 В, 110 В или 24 В AC, - 25%, + 33%	24 В DC, - 25%, + 33%
Потребляемая мощность	Около 0.1 VA	0.1 Вт
Остаточная пульсация	–	< 10%
Допустимая температура окружающей среды	от -10 до +65 °C (от 14 до 149 °F)
Допустимая температура хранения	от -30 до +80 °C (от -22 до +176 °F)
Класс защиты	DIN 40050
Корпус	IP40
Клеммы	IP20
Вес	Около 0.1 кг (0.22 lb)

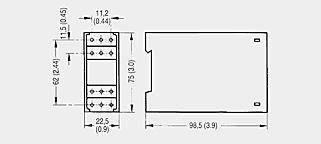

Чертеж

Клемма термокомпенсации, размеры в мм (дюймах)

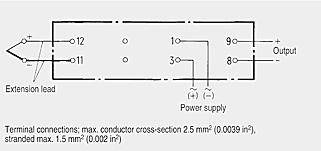

Схема подключения

Схема соединения клеммы термокомпенсации

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
M72166-B1...	COLD JUNCTION WITH BUILT-IN POWER SUPPLY FOR RAIL MOUNTING POWER SUPPLY AC 220 V	0.1	по запросу (D)	1
M72166-B2...	ТЕРМОКОМПЕНСАЦИЯ СО ВСТРОЕННЫМ ИСТОЧНИКОМ ПИТАНИЯ ДЛЯ МОНТАЖА РЕЙКУ POWER SUPPLY AC 110 V	0.1	по запросу (D)	1
M72166-B3...	COLD JUNCTION WITH BUILT-IN POWER SUPPLY FOR RAIL MOUNTING POWER SUPPLY AC 24 V	0.1	по запросу (D)	1
M72166-B4...	COLD JUNCTION WITH BUILT-IN POWER SUPPLY FOR RAIL MOUNTING POWER SUPPLY DC 24 V	0.1	по запросу (D)	1
