Компенсационные сосуды - Accessories

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Уравновешивающие резервуары предотвращают возникающее при изменениях давления рассогласование уровня в линиях рабочего давления, которые приводят к искажениям результата измерения.

Согласно DIN 19 211 для рассчета толщины стенок температура в уравновешивающем резервуаре принмается на 50 К ниже по отношению к температуре пара в паропроводе, так как в рабочем состоянии температура в уравновешивающих резервуарам может подняться максимум до температуры насыщенного пара.

Для материалов, из которых изготовлены уравновешивающие резервуары, имеется сертификат приемочного испытания материала A по EN 10204-3.1.

Характеристика

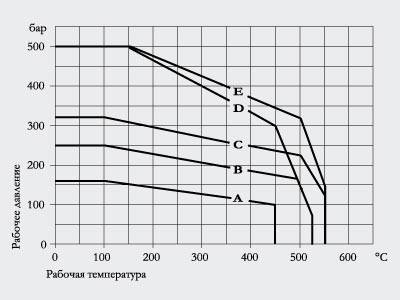

Доп. рабочее давление в зависимости от доп. рабочей температуры

Чертеж

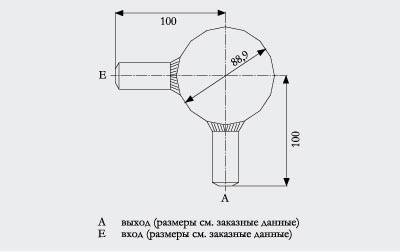

Уравновешивающий резервуар 7MF9015-1.., размеры в мм

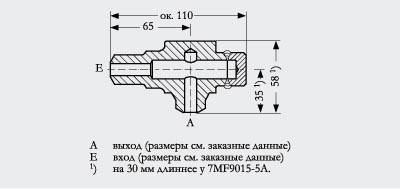

Уравновешивающий резервуар 7MF9015-5.., размеры в мм

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9015-1A.	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 160 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ ОБЪЕМ ОКОЛО 250 CM3	2.4	6 - 8 недель (C)	1
7MF9015-1B.	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 320 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 250 CM3	2.4	6 - 8 недель (C)	1
7MF9015-1C.	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 320 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 250 CM3	2.4	6 - 8 недель (C)	1
7MF9015-1D.	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 320 BAR, СТАЛЬ 1.7380 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 250 CM3	2.4	6 - 8 недель (C)	1
7MF9015-1E.	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 320 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 250 CM3	2.4	6 - 8 недель (C)	1
7MF9015-5A.	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 160 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : РЕЗЬБОВЫЕ ОБЪЕМ ОКОЛО 20 CM3	0.9	6 - 8 недель (C)	1
7MF9015-5BA	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 500 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 20 CM3	0.8	6 - 8 недель (C)	1
7MF9015-5BB	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 500 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 20 CM3 , С СЕРТИФИКАТОМ EN 10204-2.2	0.8	6 - 8 недель (C)	1
7MF9015-5BC	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 500 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 20 CM3 С СЕРТИФИКАТОМ EN 10204-3.1 A	0.8	6 - 8 недель (C)	1
7MF9015-5BD	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 500 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 20 CM3С СЕРТИФИКАТОМ EN 10204-3.1 B	0.8	6 - 8 недель (C)	1
7MF9015-5BE	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 500 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 20 CM3 С СЕРТИФИКАТОМ EN 10204-3.1 C	0.8	6 - 8 недель (C)	1
7MF9015-5C.	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 500 BAR, СТАЛЬ 1.5415 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ ОКОЛО 20 CM3	8.1	6 - 8 недель (C)	1
7MF9015-5D.	КОНДЕНСАТНЫЙ СОСУД MAX. ДАВЛЕНИЕ 500 BAR, СТАЛЬ 17380 ПОДСОЕДИНЕНИЯ : ПРИВАРНОЕ ОБЪЕМ 20 CM3	0.8	6 - 8 недель (C)	1
