Коммутаторы Industrial Ethernet SCALANCE X - Industrial Ethernet

Коммутаторы являются активным сетевым оборудованием, которое распределяет потоки данных по соответствующим сетевым адресам. SCALANCE X - новая линейка Industrial Ethernet коммутаторов SIMATIC NET. Семейство SCALANCE X составляет линейку оборудования, взаимно дополняющего друг друга для разнообразных задач автоматизации. Следующие типы семейства SCALANCE X‑400 и X‑200 используются с SIMATIC PCS 7:

SCALANCE X414-3E с двумя портами Ethernet 1 Гбит/с для подключения к заводской шине и OS-LAN в виде оптического кольца, включая резервирование, а также оптическими и электрическими портами Ethernet 10/100 Мбит/с. Обеспечивает максимальную пропускную способность и подходит для больших заводов с большим количеством оборудования и подсетей
SCALANCE X208 c 8 портами RJ45 10/100 Мбит/с для построения сетей Ethernet с линейной, звездообразной и кольцевой топологией (включая кольца на базе OSM/ESM или SCALANCE X‑400)
SCALANCE X204-2 с двумя оптическими и четырьмя электрическими портами Ethernet 10/100 Мбит/с, для построения сетей Ethernet с линейной, звездообразной и кольцевой топологией (включая кольца на базе OSM/ESM или SCALANCE X‑400)

Область применения

Следующие продукты из семейства SCALANCE X‑400 и X‑200 используются в SIMATIC PCS 7:

SCALANCE X414‑3E с двумя Gigabit-Ethernet портами для процессной и OS‑LAN терминальной шинами с резервированной оптической гигабитной кольцевой технологией; обеспечивает максимальную пропускную способность, особенно для больших заводов с большим количеством узлов и сегментов сети
SCALANCE X208 с 8 портами и пропускной способностью 100 Mbit/s, применяется для электрических Industrial Ethernet структур с линейной, звездообразной или кольцевой топологией (кольцо совместно с OSM/ESM или SCALANCE X‑400)
SCALANCE X204‑2 с 2 оптическими и 4 электрическими портами и пропускной способностью 100 Mbit/s, применяется для оптических Industrial Ethernet структур с линейной или кольцевой топологией (кольцо совместно с OSM/ESM или SCALANCE X‑400)

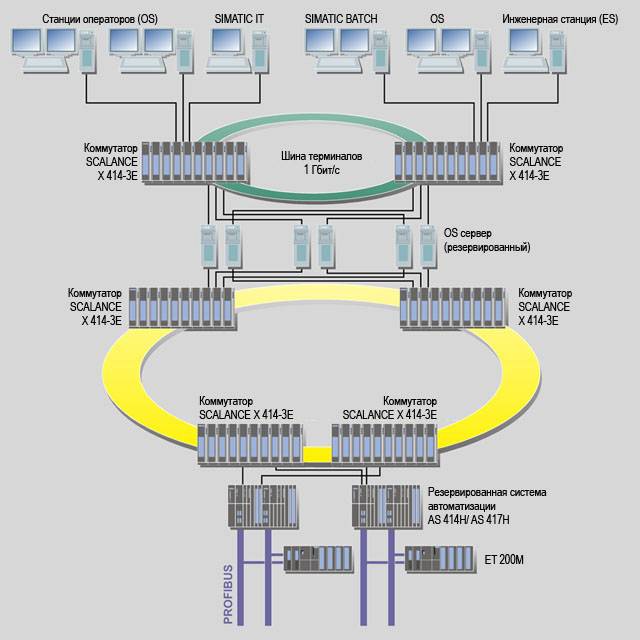

Пример использования SCALANCE X414-3E коммутаторов с SIMATIC PCS 7.

Дизайн

Использование SCALANCE X414-3E коммутаторов в SIMATIC PCS 7

SCALANCE X414-3E

Степень защиты IP20, входы для подключения двух блоков питания =24 В, установка в шкафы управления.
Монтаж на профильную шину S7-300 или на профильную шину DIN
Поддержка10/100/1,000 Mbit/s технологии передачи по различным физическим средам (8‑жильный электрический, витая пара или оптика)
2 встроенных электрических порта Ethernet 10/ 100/ 1000 Мбит/с для соединения коммутаторов между собой с помощью 8-жильной витой пары. 12 встроенных электрических портов Fast Ethernet (10/ 100 Мбит/с) для подключения сетевых станций с помощью витых пар. С помощью модуля расширения, устанавливаемого справа от коммутатора, может быть получено 8 дополнительных портов Fast Ethernet..
Электрические порты Ethernet 10/ 100/ 1000 Мбит/с могут оснащаться конверторами и подключаться к кольцевой оптической сети. В зависимости от типа используемых конверторов для передачи данных могут использоваться мультимодовые (1000BaseSX порты, длина кабеля до 750 м) или одномодовые (длина до 10 км) оптические кабели. При необходимости оптическими конверторами может оснащаться до 8 портов Fast Ethernet
В оптические кольца на основе одно- или мультимодовых оптических кабелей со скоростью передачи 100 Мбит/с кроме SCALANCE X414-3E могут включаться коммутаторы типов SCALANCE X204-2, а также модули серии OSM.
Горячая замена оптических конверторов и модуля расширения.
Поддержка функций быстрого реконфигурирования сети (не более 0.3 с) при обрыве кольца. Это также относится и к большим сетям, как для Gigabit Ethernet (SCALANCE X-400 коммутаторы в кольце) так и для Fast Ethernet (SCALANCE X-400 коммутаторы в кольце совместнос SCALANCE X-200 или OSM/ESM).
Максимальное расстояние между двумя соседними модулями при использовании мультимодового оптического кабеля:
- до 3000 м через порты 100BaseFX (100 Мбит/с);
- до 750 м через порты 1000BaseSX (1000 Мбит/с)
Максимальное расстояние между двумя соседними модулями при использовании витых пар):
- до 100 м через 10/ 100/ 1000 Мбит/с порты
Нумерация слотов и этикетки для маркировки портов коммутатора.

SCALANCE X208 and X204-2 (for SIMATIC PCS 7, available soon)

Для получения рентабельных сетевых решений на основе Fast Ethernet в SIMATIC PCS7 могут применяться коммутаторы SCALANCE X208 и X204-2, способные работать в электрических или оптических кольцевых структурах со скоростью передачи данных 100 Мбит/с. A SCALANCE X414‑3E или ESM (electrical) / OSM (optical) коммутаторы требуются для реализации функций менеджера резервного кольца. Менеджер способен обнаруживать отказы и выполнять реконфигурирование сетевой
структуры за время, не превышающее 0.3 с.

SCALANCE X208 и X204-2 характеризуются следующими показателями:

Прочный металлический корпус формата модулей S7-300 со степенью защиты IP30. Установка в шкафы управления
Резервированное питание от двух блоков питания =24 В
Монтаж на профильную шину S7-300, на стандартную профильную шину DIN или настенный монтаж
Расстояние между двумя соседними приборами при использовании электрических каналов связи с подключением через TP порты 10/100BaseTX:
- до 100 м при использовании IE TP FC кабеля и штекеров IE FC RJ45;
- до 10 м при использовании TP корда
Длина сегмента при использовании стеклянного оптического кабеля с BFOC штекерами (соответствуют ST гнездам):
- до 3 км

SCALANCE X208

Диапазон рабочих температур от -20 до +70°C
Построение электрических сетей Industrial Ethernet с магистральной, звездообразной или кольцевой топологией со скоростью передачи данных 10/ 100 Мбит/с
8 электрических портов (10/ 100 Мбит/с, гнезда RJ45) с поддержкой функций автокроссировки. Для подключения сегментов сети и терминальных устройств.

SCALANCE X204‑2

Построение оптических сетей Industrial Ethernet с магистральной или кольцевой топологией и скоростью передачи данных 100 Мбит/с.
2 оптических порта 100BaseFX с BFOC интерфейсом (ST гнезда) и 4 электрических порта (10/ 100 Мбит/с, гнезда RJ45) с поддержкой функций автокроссировки. Для подключения сегментов сети и терминальных устройств

Технические данные

Семейство SCALANCE X

Тип модуля	Тип и количество портов
	Gigabit Ethernet	Fast Ethernet
	10/100/1,000 Mbit/s	RJ45 (TP)	Sub‑D (ITP)	Мультимодовый FO	Одномодовый FO
X414-3E	2 x TP или 2 x 1 Gbit/s FO	12 / 20¹⁾	–	4 ²⁾ / 12¹⁾	4³⁾ / 12¹⁾
X208	–	8	–	–	–
X204-2	–	4	–	2	–

1) Включая модуль расширения

2) С использованием двух мультимодовых конверторов

3) С использованием двух одномодовых конверторов

Характеристики продуктов

Свойства	X414-3E	X208	X204-2
Компактный корпус		•	•
Резервированное питание, 2 х =24 В	•	•	•
Диагностические светодиодные индикаторы	•	•	•
Сигнальный контакт	•	•	•
Среда SIMATIC	•	•	•
Диагностика: Web, SNMP, RMON	•	•	•
Диагностика PROFINET		•	•
Работа в кольцевых структурах без поддержки функций реконфигурирования сети	•	•	•
Использование модуля C-PLUG	•	•	•
Работа в кольцевых структурах с поддержкой функций реконфигурирования сети	•
Местный дисплей (кнопка режимов)	•
Gigabit технология	•
Модульная конструкция	•
Количество дискретных входов	8
Офисные характеристики (VLAN, RSTP, IGMP…)	•

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6GK5200-4AH00-2BA3	SIMATIC NET,SCALANCE X200-4PIRT УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 4 X 10/100МБИТ/С POF SC RJ ПОРТА, КОНТАКТ СИГНАЛА ОШИБКИ С УСТАНОВОЧНОЙ КНОПКОЙ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ЭЛЕКТРОННЫЕ РУКОВОДСТВА НА CD, C-PLUG - КАК ОПЦИЯ	1	3 - 5 недель (A)	1
6GK5201-3BH00-2BA3	SIMATIC NET,SCALANCE X201-3PIRT УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 1 X 10/100MBIT/S RJ45 ПОРТ, 3 X 100MBIT/S POF SC RJ ПОРТА, КОНТАКТ СИГНАЛА ОШИБКИ С УСТАНОВОЧНОЙ КНОПКОЙ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ЭЛЕКТРОННЫЕ РУКОВОДСТВА НА CD, C-PLUG - КАК ОПЦИЯ	1	3 - 5 недель (A)	1
6GK5202-2BB00-2BA3	SIMATIC NET, SCALANCE X202-2IRT УПРАВЛЯЕМЫЙ IE IRT КОММУТАТОР, 2 X 10/100MБИТ/СЕК RJ45 ПОРТА, 2 X 100MБИТ/СЕК МУЛЬТИМОД. BFOC, КОНТАКТ СИГНАЛА ОШИБКИ С КНОПКОЙ SET, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ИНТЕГР. МЕНЕДЖЕР РЕЗЕРВ	1	3 - 5 недель (A)	1
6GK5202-2BH00-2BA3	SIMATIC NET,SCALANCE X202-2PIRT УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 2 X 10/100MBIT/S RJ45 ПОРТА, 2X 100MBIT/S POF SC RJ ПОРТА, КОНТАКТ СИГНАЛА ОШИБКИ С УСТАНОВОЧНОЙ КНОПКОЙ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ЭЛЕКТРОННЫЕ РУКОВОДСТВА НА CD, C-PLUG - КАК ОПЦИЯ	1	3 - 5 недель (A)	1
6GK5204-0BA00-2BA3	SIMATIC NET, SCALANCE X204IRT, УПРАВЛЯЕМЫЙ IE IRT КОММУТАТ., 4 X 10/100MБИТ/СЕК RJ45 ПОРТА, КОНТАКТ СИГНАЛА ОШИБКИ С КНОПКОЙ SET, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, УСТРОЙСТВО PROFINET IO, УПРАВЛЕНИЕ СЕТЬЮ, RED. MANAGER INTEGRATED, ИНТЕГР. МЕНЕДЖЕР РЕЗЕРВИР., С РУК	1	3 - 5 недель (A)	1
6GK5204-2BB10-2AA3	SIMATIC NET, SCALANCE X204-2, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 4 X 10/100МБИТ/С RJ45 ПОРТА, 2 X 100МБИТ/С МУЛЬТИМОДОВЫХ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕ	1	3 - 5 недель (A)	1
6GK5206-1BC10-2AA3	SIMATIC NET, SCALANCE X206-1LD, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 6 X 10/100МБИТ/С RJ45 ПОРТОВ, 1 X 100МБИТ/С ОДНОМОДОВЫЙ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ С	1	3 - 5 недель (A)	1
6GK5208-0BA10-2AA3	SIMATIC NET, SCALANCE X208, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 8 X 10/100МБИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВ	1	3 - 5 недель (A)	1
6GK5212-2BB00-2AA3	SIMATIC NET, SCALANCE X212-2, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 12 X 10/100МБИТ/С RJ45 ПОРТОВ, 2 X 100МБИТ/С МУЛЬТИМОДОВЫХ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ	1	3 - 5 недель (A)	1
6GK5212-2BC00-2AA3	SIMATIC NET, SCALANCE X212-1LD, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 12 X 10/100МБИТ/С RJ45 ПОРТОВ, 2 X 100МБИТ/С ОДНОМОДОВЫХ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ	1	3 - 5 недель (A)	1
6GK5216-0BA00-2AA3	SIMATIC NET, SCALANCE X216, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 16 X 10/100МБИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРО	1	3 - 5 недель (A)	1
6GK5224-0BA00-2AA3	SIMATIC NET, SCALANCE X224, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 24 X 10/100МБИТ/С RJ45 ПОРТА, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВ	1	3 - 5 недель (A)	1
6GK5308-2FL00-2AA3	SIMATIC NET, SCALANCE X308-2, УПРАВЛЯЕМЫЙ PLUS IE КОММУТАТОР, 2 X 1000МБИТ/С МУЛЬТИМОДОВЫХ SC, 1 X 10/100/1000МБИТ/С И 7 X 10/100БИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-	0.75	3 - 5 недель (A)	1
6GK5308-2FM00-2AA3	SIMATIC NET, SCALANCE X308-2LD, УПРАВЛЯЕМЫЙ PLUS IE КОММУТАТОР, 2 X 1000МБИТ/С ОДНОМОДОВЫХ SC, 1 X 10/100/1000МБИТ/С И 7 X 10/100БИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-	0.75	3 - 5 недель (A)	1
6GK5310-0FA00-2AA3	SIMATIC NET, SCALANCE X310, УПРАВЛЯЕМЫЙ PLUS IE КОММУТАТОР, 31 X 10/100/1000МБИТ/С И 7 X 10/100БИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, В	0.75	3 - 5 недель (A)	1
6GK5408-2FD00-2AA2	SIMATIC NET, SCALANCE X408-2, МОДУЛЬНЫЙ IE КОММУТАТОР, 4 X 10/100/1000MBIT/S И 4 X 10/100MBIT/S RJ45 PORTS, 2 X СЛОТА ДЛЯ МОДУЛЕЙ GIGAGBIT/FAST ETHERNET, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ОФИСНЫЕ ХАР-КИ (RSTP, VLAN,..) СТЕВОЕ УПРАВЛЕНИЕ, ВМЕСТЕ С C-PLUG	1	3 - 5 недель (A)	1
6GK5414-3FC00-2AA2	SIMATIC NET, SCALANCE X414-3E, МОДУЛЬНЫЙ IE КОММУТАТОР, 2 X 10/100/1000МБИТ/С И 12 X 10/100МБИТ/С RJ45 PORTS, 1 X GIGAGBIT И 2 X 100 MBIT РАЗЪЁМЫ МЕДИА-МОДУЛЕЙ, РАСШИРЯЕМЫЕ ИНТЕРФЕЙСЫ, ВСТРОЕННОЕ УПРАВЛЕНИЕ РЕЗЕРВИРОВАНИЕМ, ОФИСНЫЕ ВОЗМОЖНОСТИ (RSTP, VLAN	1	3 - 5 недель (A)	1
6GK5491-2AB00-8AA2	SIMATIC NET, МЕДИА МОДУЛЬ MEDIA MODULE MM491-2, ПРИНАДЛЕЖНОСТЬ ДЛЯ SCALANCE X-400, 2 X 100 МБИТ/С МУЛЬТИМОДОВЫЙ BFOC, "ГОРЯЧАЯ ЗАМЕНА", ТАБЛИЧКА С ОПИСАНИЕМ	0.75	3 - 5 недель (A)	1
6GK5491-2AC00-8AA2	SIMATIC NET, МЕДИА МОДУЛЬ MEDIA MODULE MM491-2, ПРИНАДЛЕЖНОСТЬ ДЛЯ SCALANCE X-400, 2 X 100 МБИТ/С ОДНОМОДОВЫЙ BFOC, "ГОРЯЧАЯ ЗАМЕНА", ТАБЛИЧКА С ОПИСАНИЕМ	0.75	3 - 5 недель (A)	1
6GK5492-2AL00-8AA2	SIMATIC NET, МЕДИА МОДУЛЬ MEDIA MODULE MM492-2, ПРИНАДЛЕЖНОСТЬ ДЛЯ SCALANCE X-400, 2 X 1 ГБИТ/С МНОГОМОДОВЫЙ SC, "ГОРЯЧАЯ ЗАМЕНА", ТАБЛИЧКА С ОПИСАНИЕМ	0.5	3 - 5 недель (A)	1
6GK5492-2AM00-8AA2	SIMATIC NET, МЕДИА МОДУЛЬ MEDIA MODULE MM492-2LD, ПРИНАДЛЕЖНОСТЬ ДЛЯ SCALANCE X-400, 2 X 1 ГБИТ/С ОДНОМОДОВЫЙ SC, "ГОРЯЧАЯ ЗАМЕНА", ТАБЛИЧКА С ОПИСАНИЕМ	0.75	3 - 5 недель (A)	1
6GK5495-8BA00-8AA2	SIMATIC NET, МОДУЛЬ РАСШИРЕНИЯ EXTENDER MODULE EM495-8, ПРИНАДЛЕЖНОСТЬ ДЛЯ SCALANCE X-400, 8 X 10/100МБИТ/С RJ45 ПОРТОВ, "ГОРЯЧАЯ ЗАМЕНА", С ЗАЩИТНЫМИ КРЫШКАМИ CV491	0.75	3 - 5 недель (A)	1
6GK5496-4MA00-8AA2	SIMATIC NET, МОДУЛЬ РАСШИРЕНИЯ EXTENDER MODULE EM496-4, ПРИНАДЛЕЖНОСТЬ ДЛЯ SCALANCE X-400, 4 X СЛОТА MEDIA MODULE 100 МБИТ/С, "ГОРЯЧАЯ ЗАМЕНА", С ЗАЩИТНЫМИ КРЫШКАМИ CV491	1	3 - 5 недель (A)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6GK1900-0AB00	SIMATIC NET, C-PLUG, СЪЕМНЫЙ МОДУЛЬ ПАМЯТИ ДЛЯ ХРАНЕНИЯ ПАРАМЕТРОВ КОНФИГУРАЦИИ КОМПОНЕНТОВ SIMATIC NET. ПРИ НЕОБХОДИМОСТИ В НЕМ МОГУТ СОХРАНЯТЬСЯ ДАННЫЕ ПОЛЬЗОВАТЕЛЯ. НАПРИМЕР, ФАЙЛОВАЯ СИСТЕМА CP443-1 ADVANCED	0.2	3 - 5 недель (A)	1
