Комбинация вентильный блоков DN 8 - Shut-off valves for differential pressure transmitters

Комбинация вентильных блоков DN 8 предназначена для измерительных преобразователей дифф. давления.

Комбинация используются для блокировки и продувки импульсных линий, а также для проверки нулевой точки измерительного преобразователя давления.

У конструкций с контрольным соединением возможно подключение контрольного прибора для проверки характеристики измерительного преобразователя давления.

Особенности

Макс. рабочее давление 420 бар

Область применения

Комбинация вентильных блоков DN 8 предназначена для пара.

Область применения [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Дизайн

Комбинация вентильных блоков DN 8 имеет одно подключение к процессу с приварной цапфой.

Соединение для измерительного преобразователя давления выполнено как фланцевое соединение, продувочное соединение - как трубное резьбовое соединение с накидным кольцом.

Вентили блока имеют внутреннюю ходовую резьбу, продувочные вентили - наружную ходовую резьбу.

Опционными контрольными соединениями являются M20x1,5.

Комбинация вентильных блоков DN 8 поставляется с монтажной панелью.

Используемые материалы

	Вентильный блок DN 5		Продувочные вентили DN 8
Деталь	Материал	мат. No.	Материал	мат. No.
Корпус	P250GH	1.0460	16 Mo 3	1.5415
Колпаки	C 35	1.0501	21 CrMo V 57	1.7709
Шпиндели	X 12 CrMoS 17	1.4104	X 20 Cr 13	1.4021
Конус	X 35 CrMo 17	1.4122	X 35 CrMo 17 улучшенный	1.4122
Седла вентиля	X 6 CrNiMoTi	1.4571/316Ti	X 20 Cr 13	1.4021
Прокладки	PTFE	-	чистый графит	-
Приварная цапфа	-	-	16 Mo 3	1.5415

Функции

Блокировка импульсных линий
Продувка импульсных линий
Контроль нулевой точки измерительного преобразователя давления

Как опция может быть поставлена версия с контрольным соединением, к которому может быть подключен контрольный прибор для проверки характеристики измерительного преобразователя давления.

Дополнительно

Набор принадлежностей для комбинации вентильных блоков DN 8 для установки во фланец

B16: 4 винта M10x55 по DIN EN 24014, 4 шайбы, 2 O-кольца (FPM 90)
B34: 4 винта 7/16-20 UNF x 21/8 дюйма по ASME B18.2.1, 2 O- кольца (FPM 90)

Шайбы Ø 10.5 по DIN 125

O-кольцо по DIN 3771, 20 x 2,65 – S – FPM90; макс. доп. 420 бар, 120 °C

Указание: винты M10 разрешены только до PN 160!

Характеристика [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Характеристика

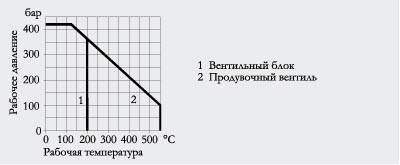

Доп. рабочее давление в зависимости от доп. рабочей температуры

Чертеж

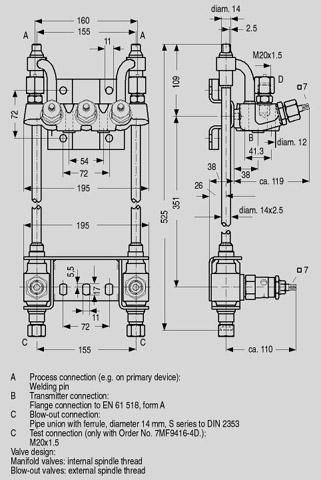

Комбинация вентильного блока DN 8, размеры в мм

Схема подключения

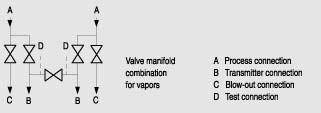

Комбинация вентильного блока DN 8, схема

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9416-4C.	КОМБИНАЦИЯ ВЕНТИЛЬНЫХ БЛОКОВ DN 8 ДЛЯ ПАРА, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, WITH MOUNTING PARTS	7.6	6 - 8 недель (C)	1
7MF9416-4D.	КОМБИНАЦИЯ ВЕНТИЛЬНЫХ БЛОКОВ DN 8 ДЛЯ ПАРА, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, С МОНТАЖНОЙ ПЛАТОЙ, С ПОДСОЕДИНЕНИЕМ ДЛЯ КАЛИБРОВКИ	8.1	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9010-6CC	ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M10 X 55, 4 ШАЙБЫ 2 O-ПРОКЛАДКИ(FPM 80) ДО 160 BAR	0.2	6 - 8 недель (C)	1
7MF9410-5CA	ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/16-20 UNF X 2 1/8 INCH, 4 ШАЙБЫ , 2 O-ПРОКЛАДКИ(FPM 90)	0.2	6 - 8 недель (C)	1
