Кольцо для промывки

Разделы

Кольцо для промывки - Мембранные разделители

Кольцо для промывки - Мембранные разделители

Промывочное кольцо

Промывочные колца необходимы для разделителей давления фланцевого и ячеечного типа 7MF4900 до 7MF4923, если существует опасность, что из-за условий процесса и геометрической формы соединения, измеряемое вещество может образовывать отложения или закупорки.

Промывочное кольцо крепится между процессуальным фланцем и разделителем давления.

Благодаря боковым промывочным отверстиям можно смывать скопления вещества перед мембраной или можно сбросить давление в камере нагнетания. Различные диаметры и формы дают возможность подгонки к соответствующему процессуальному фланцу.

Подключение к процессу

Для фланцев по EN и ASME:
DN 50, 80, 100, 125; PN 16 ... 100 или
DN 2 дюйма, 3 дюйма, 4 дюйма, 5 дюймов; Class 150 ... 600

Стандартная конструкция

Материал: сталь CrNi, 1.4404/316L
Уплотнительные поверхности и промывочные отверстия см. Заказные параметры

Дизайн

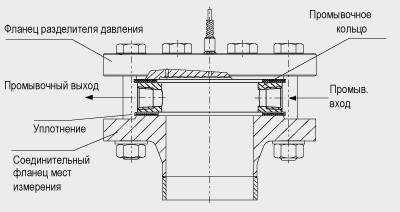

Пример монтажа

Технические данные

Промывочное кольцо для разделителя давления с фланцевой и ячеечной конструкцией

Диаметр

Ном. давление
  • DN 50

PN 16 ... PN 100
  • DN 80

PN 16 ... PN 100
  • DN 100

PN 16 ... PN 100
  • DN 125

PN 16 ... PN 100
  • 2 дюйма

Class 150 ... class 600
  • 3 дюйма

Class 150 ... class 600
  • 4 дюйма

Class 150 ... class 600
  • 5 дюйов

Class 150 ... class 600

Поверхность уплотнения


  • по EN 1092‑1

форма B1



форма B2



форма D/форма D



форма C/форма C



форма C/форма C



форма E



форма F
  • по ASME B16.5

RF 125 ... 250 AA



RFSF



RJT кольцевая выточка

Промывочные отверстия (2 шт.), внутренняя резьба:
  • G¼


  • G½


  • ¼‑18 NPT


  • ½‑14 NPT

Материал

нерж. сталь 1.4404/316L



Чертеж

Соединение по EN 1092-1

DN

PN

d4

di

h

Вес

(мм)

(bar)

(мм)

(мм)

(мм)

(кг)

50

16 ... 100

102

62

30

1.10

80

16 ... 100

138

92

30

1.90

100

16 ... 100

162

92

30

3.15

125

16 ... 100

188

126

30

3.50

Соединение по ASME B 16.5

DN

Class

d4



di



h



Вес



дюйма



мм

(дюйма)

мм

(дюйма)

мм

(дюйма)

кг

(lb)

2

150 ... 600

92

(3.62)

62

(2.44)

30

(1.18)

0.60

(1.32)

3

150 ... 600

127

(5)

92

(3.62)

30

(1.18)

1.05

(2.31)

4

150 ... 600

157

(6.18)

92

(3.62)

30

(1.18)

2.85

(6.28)

5

150 ... 600

185.5

(7.3)

126

(4.96)

30

(1.18)

3.30

(7.28)

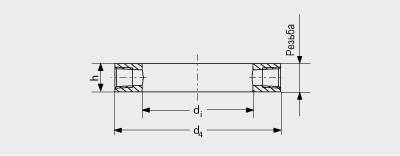

Промывочное кольцо, габаритный чертеж

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF4925-.....ПРОМЫВОЧНОЕ КОЛЬЦО ДЛЯ РАЗДЕЛИТЕЛЬНОЙ МЕМБРАНЫ36 - 8 недель (C)1

Заказные данные [PDF]

Загрузить PDF-файл.
