Измерительная вставка, взрывозащищенная

Разделы

Измерительная вставка, взрывозащищенная - Приспособления

Измерительная вставка, взрывозащищенная - Приспособления

Взрывозащищенная измерительная вставка подходит для монтажа в защитную арматуру и подсоединения к освидетельствованному искробезопасному контуру тока категории „ia“ или „ib“.

Измерительная вставка может использоваться только в том случае, когда защитная арматура имеет класс защиты IP 20 согласно DIN 40 050.

Дизайн

Измерительный резистор встроен в гильзу длиной 60 мм (2.36 дюймов) изготовленную из нерж.стали с наружним диаметром 6 мм(0.24 дюймов). Гильза и обшивка подводящей линии сварены. Обшивка подводящей линии также изготовлена из нерж.стали; ее внешний диаметр составляет 5 мм (0.2 дюйма).

Провода состоят из специальной меди, они уложены в спрессованный порошок оксида магния. Места соединения между измерительным резистром и проводами дополнительно изолированы. Провода залиты на соединительном цоколе.

Типовая табличка находится на нижней стороне держателя.

Технические данные

Взрывозащищенная измерительная вставка

Температура измерения

от 200 до +450 °C (от -328 до +842 °F) Температура зависит от макс. тока измерения, который может течь в закрытом контуре измерения при возникновении ошибки.

Сопротивление внутренней линии

На контур измерения, что означает, для обеих жил двухпроводного подключения:

0.17 Ω/м измерительной вставки

Изоляционное сопротивление измерительной вставки

≥ 1000 MΩ при комнатной температуре

Наружный диаметр гильзы

6 мм (0.24 дюймов)

Взрывозащита

II 2G EEx ia IIC T4/T6



Чертеж

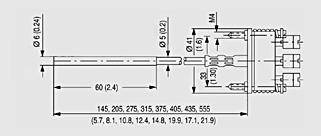

Взрывозащищенная измерительная вставка для термометров сопротивления, размеры в мм (дюймах)

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MC1913-1AA22ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 145 ММ 1 ТЕРМОСОПРОТИВЛЕНИЕ 3-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ СТАЛЬ ДИАМЕТР D=6 ММ0.156 - 8 недель (C)1
7MC1913-1AB12ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 145 ММ 2-А ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.156 - 8 недель (C)1
7MC1913-2AA22ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 205 ММ 1 ТЕРМОСОПРОТИВЛЕНИЕ 3-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ СТАЛЬ ДИАМЕТР D=6 ММ0.166 - 8 недель (C)1
7MC1913-2AB12ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 205 ММ 2-А ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.166 - 8 недель (C)1
7MC1913-3AA22ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 275 ММ 1 ТЕРМОСОПРОТИВЛЕНИЕ 3-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ СТАЛЬ ДИАМЕТР D=6 ММ0.176 - 8 недель (C)1
7MC1913-3AB12ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 275 ММ 2-А ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.176 - 8 недель (C)1
7MC1913-4AA22ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 315 ММ 1 ТЕРМОСОПРОТИВЛЕНИЕ 3-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ СТАЛЬ ДИАМЕТР D=6 ММ0.186 - 8 недель (C)1
7MC1913-4AB12ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 315 ММ 2-А ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.186 - 8 недель (C)1
7MC1913-5AA22ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 375 ММ 1 ТЕРМОСОПРОТИВЛЕНИЕ 3-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ СТАЛЬ ДИАМЕТР D=6 ММ0.196 - 8 недель (C)1
7MC1913-5AB12ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 375 ММ 2-А ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.196 - 8 недель (C)1
7MC1913-6AA22ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 405 ММ 1 ТЕРМОСОПРОТИВЛЕНИЕ 3-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.26 - 8 недель (C)1
7MC1913-6AB12ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 405 ММ 2-А ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.26 - 8 недель (C)1
7MC1913-7AA22ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 435 ММ 1 ТЕРМОСОПРОТИВЛЕНИЕ 3-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.216 - 8 недель (C)1
7MC1913-7AB12ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 435 ММ 2-А ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.26 - 8 недель (C)1
7MC1913-8AA22ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 555 ММ 1 ТЕРМОСОПРОТИВЛЕНИЕ 3-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.216 - 8 недель (C)1
7MC1913-8AB12ВЗРЫВОЗАЩИЩЁННАЯ ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 555 ММ 2-А ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ НЕРЖ.СТАЛЬ ДИАМЕТР D=6 ММ0.216 - 8 недель (C)1
