Измерительная вставка, без взрывозащиты

Разделы

Измерительная вставка, без взрывозащиты - Приспособления

Измерительная вставка, без взрывозащиты - Приспособления

Дизайн

Составные части (конструкция по DIN 43762)

  • Измерительная вставка с измерительным резистором,
  • вставная измерительная трубка с держателем,
  • соединительный цоколь с прижимными пружинами и 2 или 3 внутренними кабелями из изолированного провода Cu-Ni на каждый измерительный резистор Pt100.

Сопротивление внутренних линий указано на измерительной вставке, если оно выше чем 0,2Ω.

Измерительные вставки заполнены Al2O3-порошком, который покрывает измерительный резистр и внутренние линии, обеспечивая тем самым высокую виброустойчивость (для температур до 600 °C). Измерительная обмотка заключена в керамический кожух.

При вибрации места измерения выше средней величины необходимо использования специальных виброустойчивых измерительных вставок (для температур до 450 °C (842 °F)). У них измерительный резистр заключен в однородный заплавленный стеклянный кожух.

Чертеж

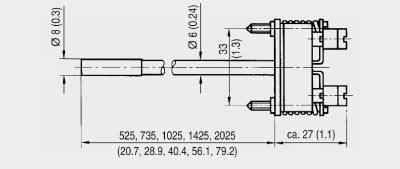

Измерительная вставка для термометра сопротивления для дымового газа, размеры в мм (дюймах)

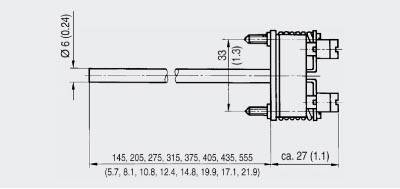

Измерительная вставка для термометров сопротивления низкого/высокого давления с фланцем, размеры в мм (дюймах)

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MC1900-...MEASURING INSERT FOR FLUE-GAS RESIST.THERMOMETER0.224 - 6 недель (B)1
7MC1910-1JA ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 145 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 2 ТЕРМОСОПРОТИВЛЕНИЯ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.156 - 8 недель (C)1
7MC1910-1JB ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 145 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 ТЕРМОСОПРОТИВЛЕНИЕ 2-ХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.156 - 8 недель (C)1
7MC1910-2JA ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 145 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 ТЕРМОСОПРОТИВЛЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.166 - 8 недель (C)1
7MC1910-2JB ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 205 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 2 ТЕРМОСОПРОТИВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.166 - 8 недель (C)1
7MC1910-3JA ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 275 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 ТЕРМОСОПРОТИВЛЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.176 - 8 недель (C)1
7MC1910-3JB ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 275 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 2 ТЕРМОСОПРОТИВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.176 - 8 недель (C)1
7MC1910-4JA ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 315 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 ТЕРМОСОПРОТИВЛЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.186 - 8 недель (C)1
7MC1910-4JB ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 315 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 2 ТЕРМОСОПРОТИВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.186 - 8 недель (C)1
7MC1910-5JA ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 375 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 ТЕРМОСОПРОТИВЛЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.196 - 8 недель (C)1
7MC1910-5JB ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 375 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 2 ТЕРМОСОПРОТИВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.196 - 8 недель (C)1
7MC1910-6JA ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 405 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 ТЕРМОСОПРОТИВЛЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.26 - 8 недель (C)1
7MC1910-6JB ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 405 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 2 ТЕРМОСОПРОТИВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.26 - 8 недель (C)1
7MC1910-7JA ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 555 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 ТЕРМОСОПРОТИВЛЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.216 - 8 недель (C)1
7MC1910-7JB ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 555 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 2 ТЕРМОСОПРОТИВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.216 - 8 недель (C)1
7MC1910-8JA ИЗМЕРИТЕЛЬНАЯ ВСТАВКА ДЛЯ ТЕРМОМЕТРОВ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ И ДЛЯ ФЛАНЦЕВЫХ ТЕРМОМЕТРОВ. ДЛИНА ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ 435 ММ ТРУБКА ИЗ НЕРЖ. СТАЛИ 1 ТЕРМОСОПРОТИВЛЕНИЕ ИЗМЕРИТЕЛЬНЫЙ РЕЗИСТОР В КЕРАМИЧЕСКОМ КОЖУХЕ0.216 - 8 недель (C)1
